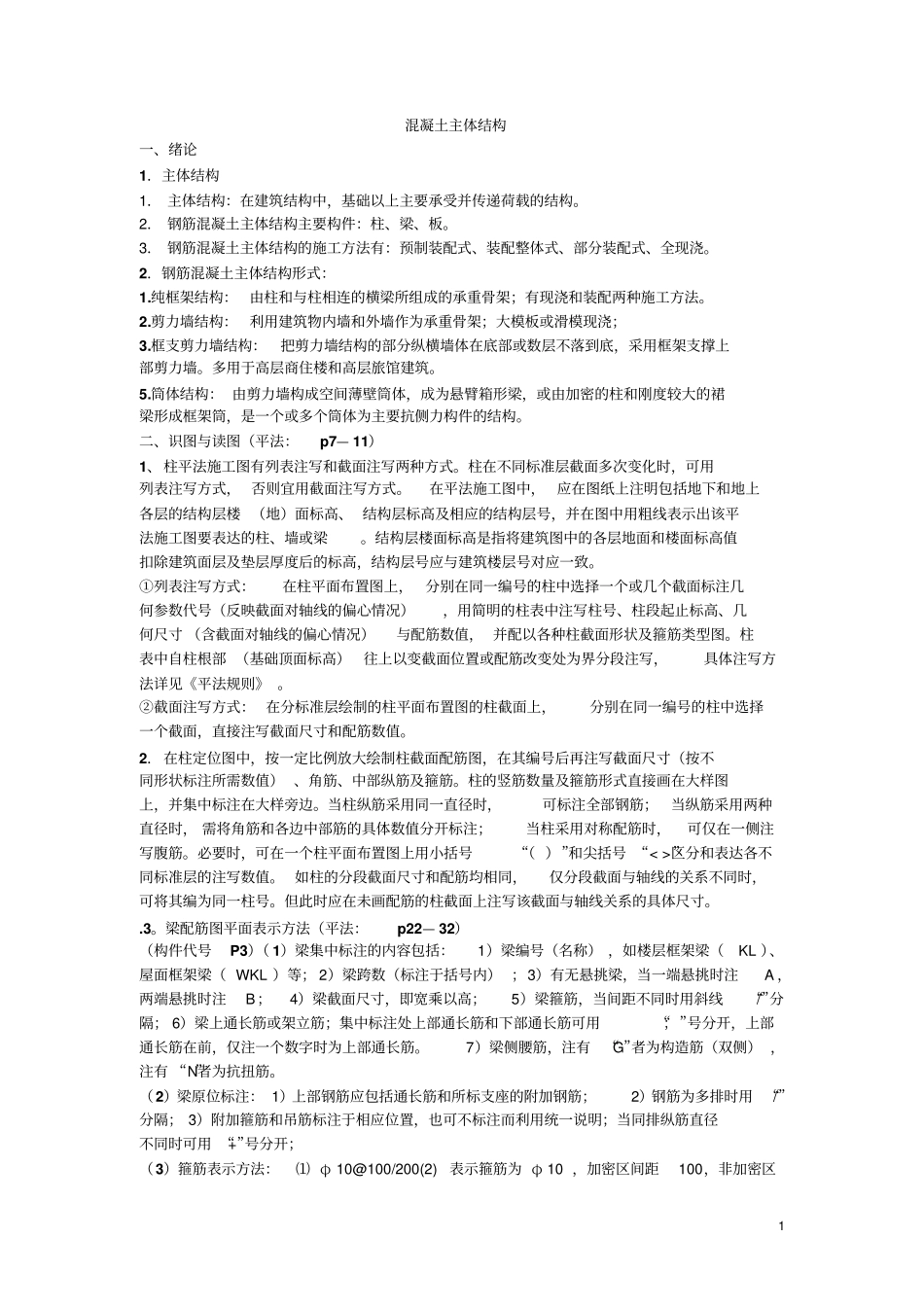

1 混凝土主体结构一、绪论1．主体结构1． 主体结构：在建筑结构中，基础以上主要承受并传递荷载的结构。2． 钢筋混凝土主体结构主要构件：柱、梁、板。3． 钢筋混凝土主体结构的施工方法有：预制装配式、装配整体式、部分装配式、全现浇。2．钢筋混凝土主体结构形式：1.纯框架结构： 由柱和与柱相连的横梁所组成的承重骨架；有现浇和装配两种施工方法。2.剪力墙结构： 利用建筑物内墙和外墙作为承重骨架；大模板或滑模现浇；3.框支剪力墙结构：把剪力墙结构的部分纵横墙体在底部或数层不落到底，采用框架支撑上部剪力墙。多用于高层商住楼和高层旅馆建筑。5.筒体结构： 由剪力墙构成空间薄壁筒体，成为悬臂箱形梁，或由加密的柱和刚度较大的裙梁形成框架筒，是一个或多个筒体为主要抗侧力构件的结构。二、识图与读图（平法：p7— 11）1、柱平法施工图有列表注写和截面注写两种方式。柱在不同标准层截面多次变化时，可用列表注写方式， 否则宜用截面注写方式。在平法施工图中， 应在图纸上注明包括地下和地上各层的结构层楼 （地）面标高、 结构层标高及相应的结构层号，并在图中用粗线表示出该平法施工图要表达的柱、墙或梁。结构层楼面标高是指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层厚度后的标高，结构层号应与建筑楼层号对应一致。①列表注写方式：在柱平面布置图上，分别在同一编号的柱中选择一个或几个截面标注几何参数代号（反映截面对轴线的偏心情况），用简明的柱表中注写柱号、柱段起止标高、几何尺寸 （含截面对轴线的偏心情况）与配筋数值， 并配以各种柱截面形状及箍筋类型图。柱表中自柱根部 （基础顶面标高）往上以变截面位置或配筋改变处为界分段注写，具体注写方法详见《平法规则》 。②截面注写方式： 在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋数值。2．在柱定位图中，按一定比例放大绘制柱截面配筋图，在其编号后再注写截面尺寸（按不同形状标注所需数值） 、角筋、中部纵筋及箍筋。柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注在大样旁边。当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用两种直径时， 需将角筋和各边中部筋的具体数值分开标注；当柱采用对称配筋时，可仅在一侧注写腹筋。必要时，可在一个柱平面布置图上用小括号“（ ）”和尖括号 “< > ”区分和表达各不同标准层的注写数值。 如柱的分段截面尺...
