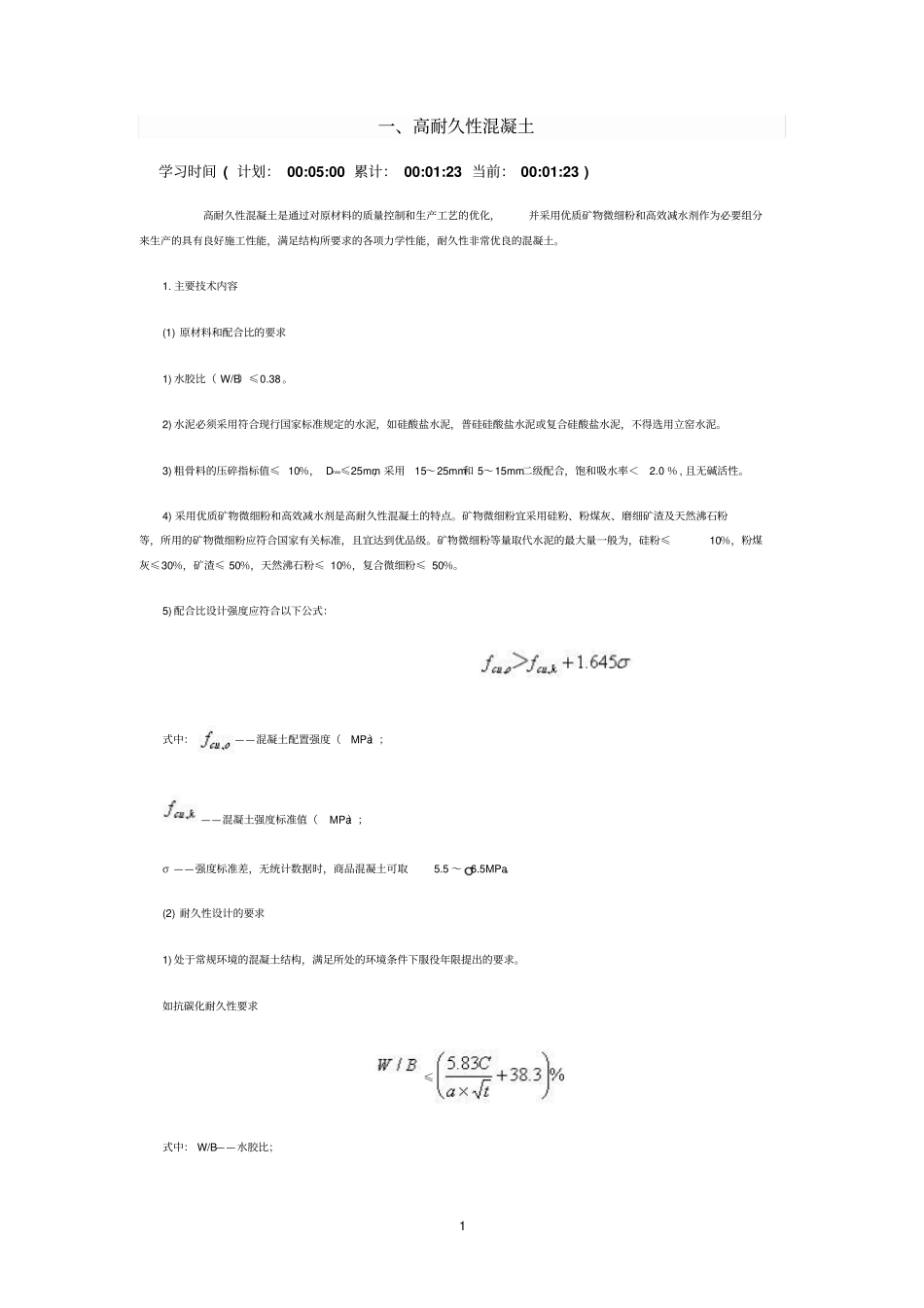

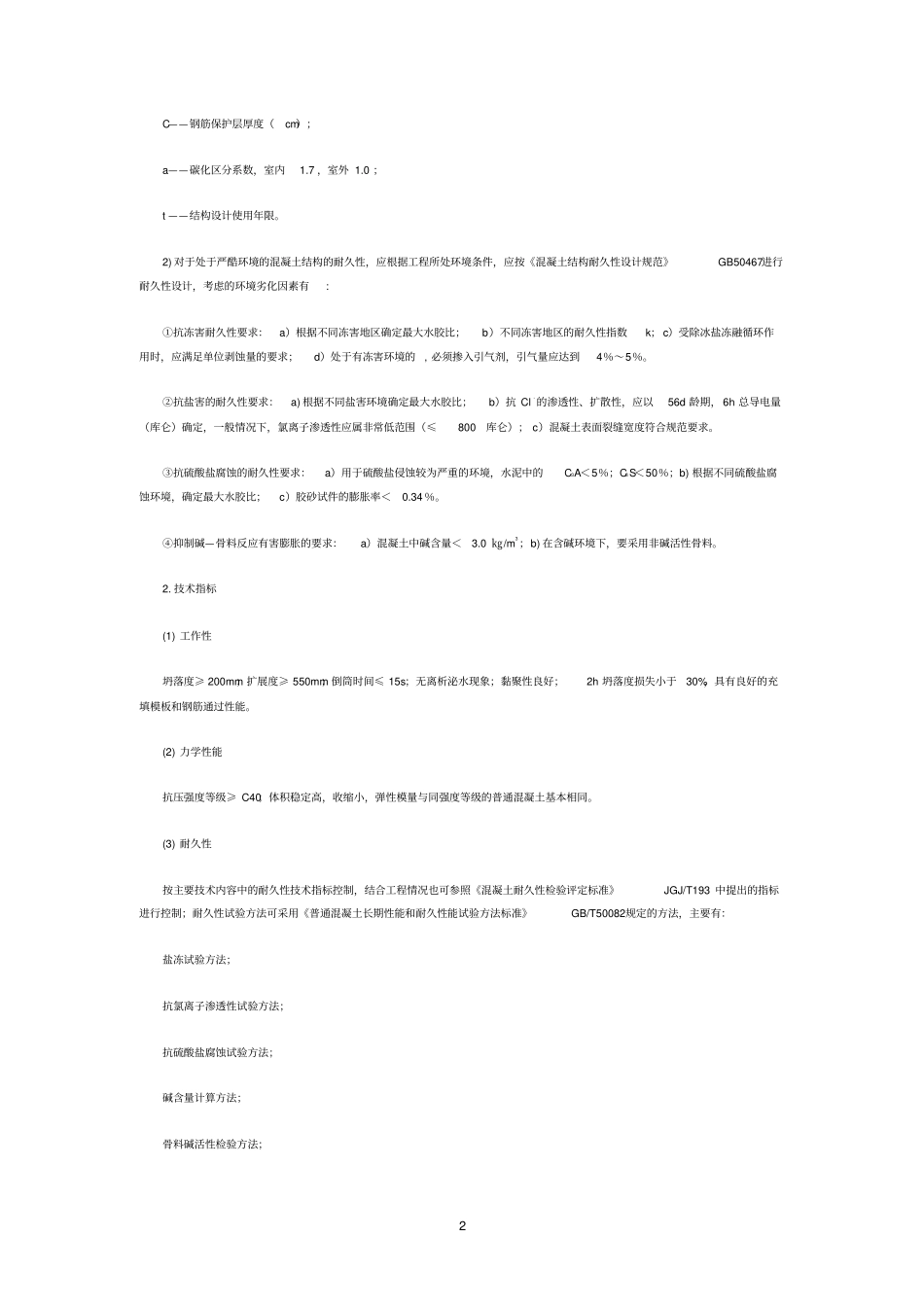

1 一、高耐久性混凝土学习时间 ( 计划： 00:05:00 累计： 00:01:23 当前： 00:01:23 )高耐久性混凝土是通过对原材料的质量控制和生产工艺的优化，并采用优质矿物微细粉和高效减水剂作为必要组分来生产的具有良好施工性能，满足结构所要求的各项力学性能，耐久性非常优良的混凝土。1. 主要技术内容(1) 原材料和配合比的要求1) 水胶比（ W/B）≤0.38。2) 水泥必须采用符合现行国家标准规定的水泥，如硅酸盐水泥，普硅硅酸盐水泥或复合硅酸盐水泥，不得选用立窑水泥。3) 粗骨料的压碎指标值≤ 10％， Dmax≤25mm，采用15～25mm和 5～15mm二级配合，饱和吸水率＜2.0 ％ , 且无碱活性。4) 采用优质矿物微细粉和高效减水剂是高耐久性混凝土的特点。矿物微细粉宜采用硅粉、粉煤灰、磨细矿渣及天然沸石粉等，所用的矿物微细粉应符合国家有关标准，且宜达到优品级。矿物微细粉等量取代水泥的最大量一般为，硅粉≤10％，粉煤灰≤30％，矿渣≤ 50％，天然沸石粉≤ 10％，复合微细粉≤ 50％。5) 配合比设计强度应符合以下公式：式中：——混凝土配置强度（MPa）；——混凝土强度标准值（MPa）；σ ——强度标准差，无统计数据时，商品混凝土可取5.5 ～6.5MPa。(2) 耐久性设计的要求1) 处于常规环境的混凝土结构，满足所处的环境条件下服役年限提出的要求。如抗碳化耐久性要求≤式中： W/B——水胶比；2 C——钢筋保护层厚度（cm）；a——碳化区分系数，室内1.7 ，室外 1.0 ；t ——结构设计使用年限。2) 对于处于严酷环境的混凝土结构的耐久性，应根据工程所处环境条件，应按《混凝土结构耐久性设计规范》GB50467进行耐久性设计，考虑的环境劣化因素有: ①抗冻害耐久性要求：a）根据不同冻害地区确定最大水胶比；b）不同冻害地区的耐久性指数k； c）受除冰盐冻融循环作用时，应满足单位剥蚀量的要求；d）处于有冻害环境的, 必须掺入引气剂，引气量应达到4％～5％。②抗盐害的耐久性要求：a) 根据不同盐害环境确定最大水胶比；b）抗 Cl-的渗透性、扩散性，应以56d 龄期， 6h 总导电量（库仑）确定，一般情况下，氯离子渗透性应属非常低范围（≤800库仑）； c）混凝土表面裂缝宽度符合规范要求。③抗硫酸盐腐蚀的耐久性要求：a）用于硫酸盐侵蚀较为严重的环境，水泥中的C3A＜5％；C3S＜50％；b) 根据不同硫酸盐腐蚀环境，确定最大水胶比；c）胶砂试件的膨胀率＜0.34％。④抑制碱—骨料反应有害膨胀的要求：a）混...
