混凝土框架柱加固施工方案

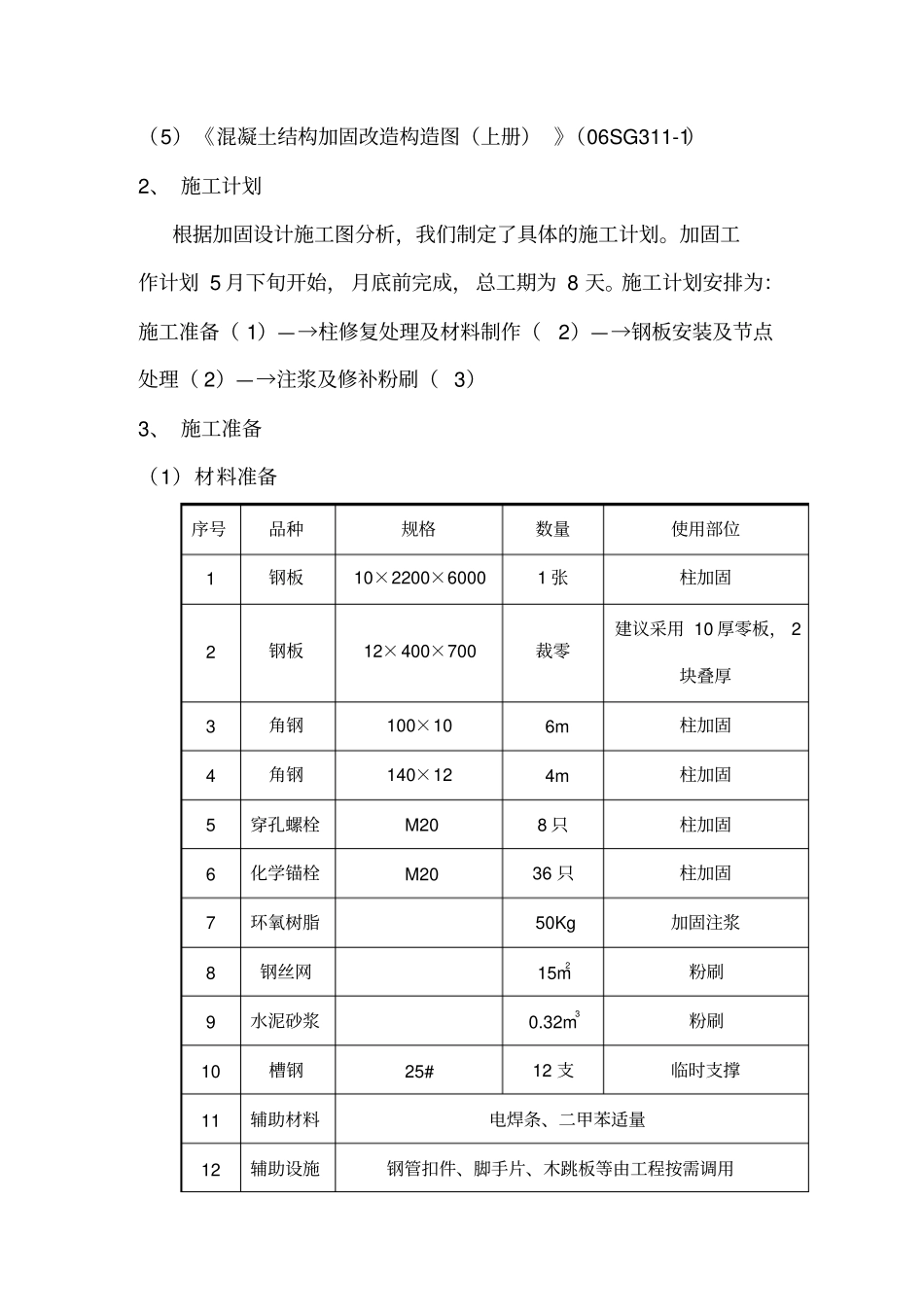

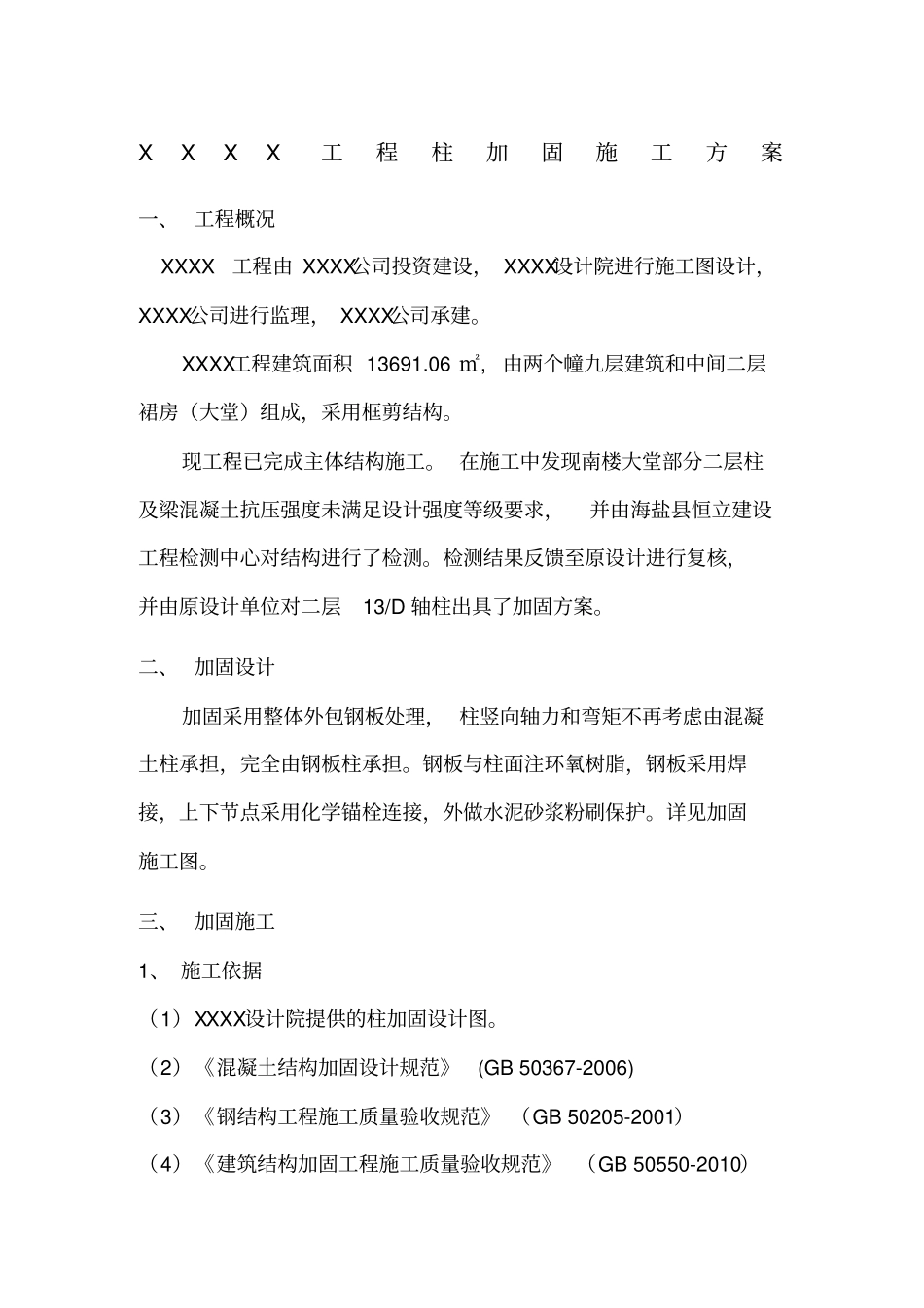

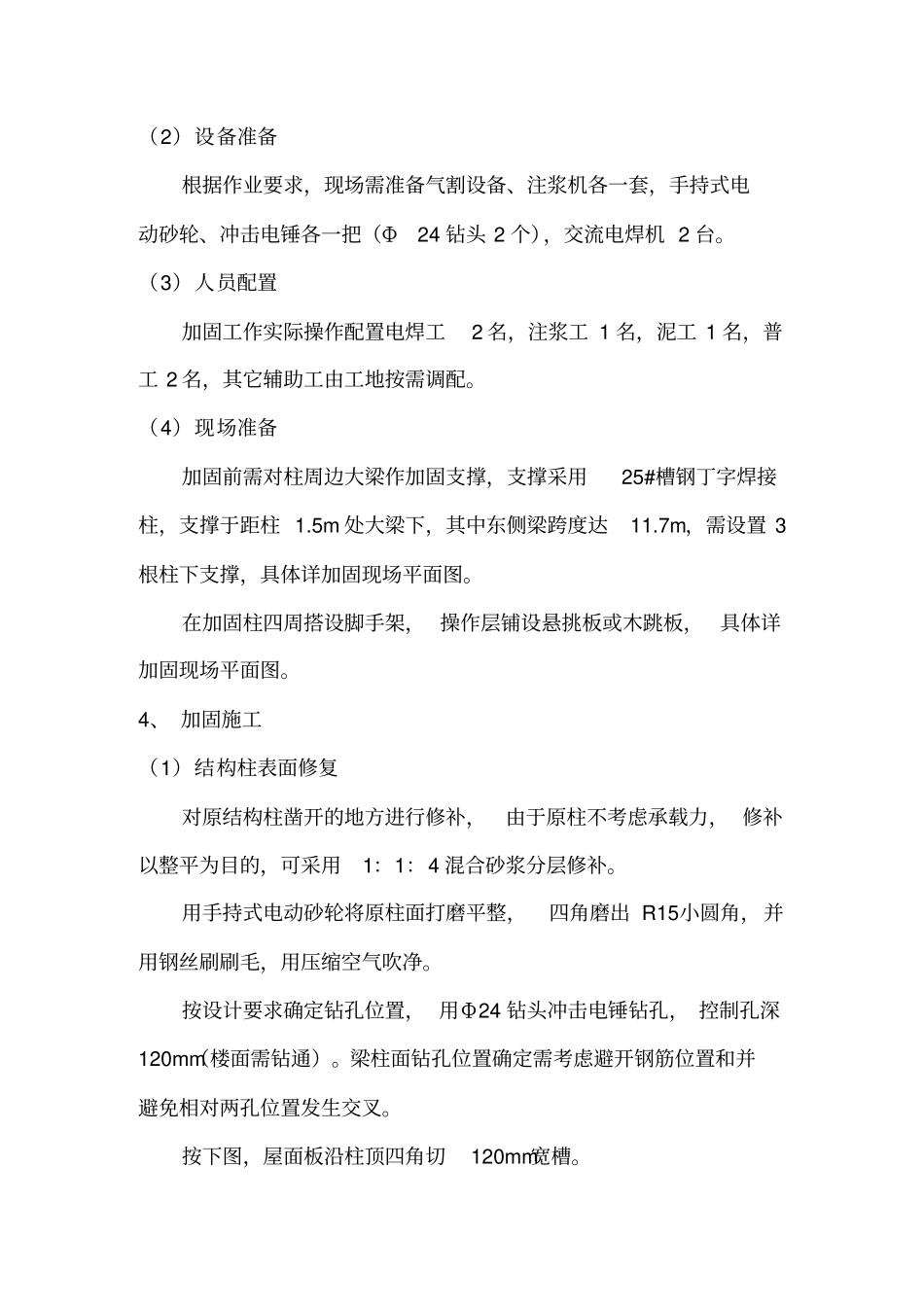

XXXX工程柱加固施工方案一、 工程概况 XXXX工程由 XXXX公司投资建设， XXXX设计院进行施工图设计，XXXX公司进行监理， XXXX公司承建。XXXX工程建筑面积 13691.06 ㎡, 由两个幢九层建筑和中间二层裙房（大堂）组成，采用框剪结构。现工程已完成主体结构施工。 在施工中发现南楼大堂部分二层柱及梁混凝土抗压强度未满足设计强度等级要求，并由海盐县恒立建设工程检测中心对结构进行了检测。检测结果反馈至原设计进行复核，并由原设计单位对二层13/D 轴柱出具了加固方案。二、 加固设计加固采用整体外包钢板处理， 柱竖向轴力和弯矩不再考虑由混凝土柱承担，完全由钢板柱承担。钢板与柱面注环氧树脂，钢板采用焊接，上下节点采用化学锚栓连接，外做水泥砂浆粉刷保护。详见加固施工图。三、 加固施工1、 施工依据（1）XXXX设计院提供的柱加固设计图。（2）《混凝土结构加固设计规范》(GB 50367-2006) （3）《钢结构工程施工质量验收规范》 （GB 50205-2001）（4）《建筑结构加固工程施工质量验收规范》 （GB 50550-2010）（5）《混凝土结构加固改造构造图（上册） 》（06SG311-1）2、 施工计划根据加固设计施工图分析，我们制定了具体的施工计划。加固工作计划 5 月下旬开始， 月底前完成，总工期为 8 天。施工计划安排为：施工准备（ 1）—→柱修复处理及材料制作（2）—→钢板安装及节点处理（ 2）—→注浆及修补粉刷（ 3）3、 施工准备（1）材料准备序号品种规格数量使用部位1 钢板10×2200×6000 1 张柱加固2 钢板12×400×700 裁零建议采用 10 厚零板， 2块叠厚3 角钢100×10 6m 柱加固4 角钢140×12 4m 柱加固5 穿孔螺栓M20 8 只柱加固6 化学锚栓M20 36 只柱加固7 环氧树脂50Kg 加固注浆8 钢丝网15m2粉刷9 水泥砂浆0.32m3粉刷10 槽钢25# 12 支临时支撑11 辅助材料电焊条、二甲苯适量12 辅助设施钢管扣件、脚手片、木跳板等由工程按需调用（2）设备准备根据作业要求，现场需准备气割设备、注浆机各一套，手持式电动砂轮、冲击电锤各一把（Φ24 钻头 2 个），交流电焊机 2 台。（3）人员配置加固工作实际操作配置电焊工2 名，注浆工 1 名，泥工 1 名，普工 2 名，其它辅助工由工地按需调配。（4）现场准备加固前需对柱周边大梁作加固支撑，支撑采用25#槽钢丁字焊接柱，支撑于距柱 1.5m 处大梁下，其中东侧梁跨度达11.7m，需设置 3根柱下支撑，具体详加固现场平面图。...
