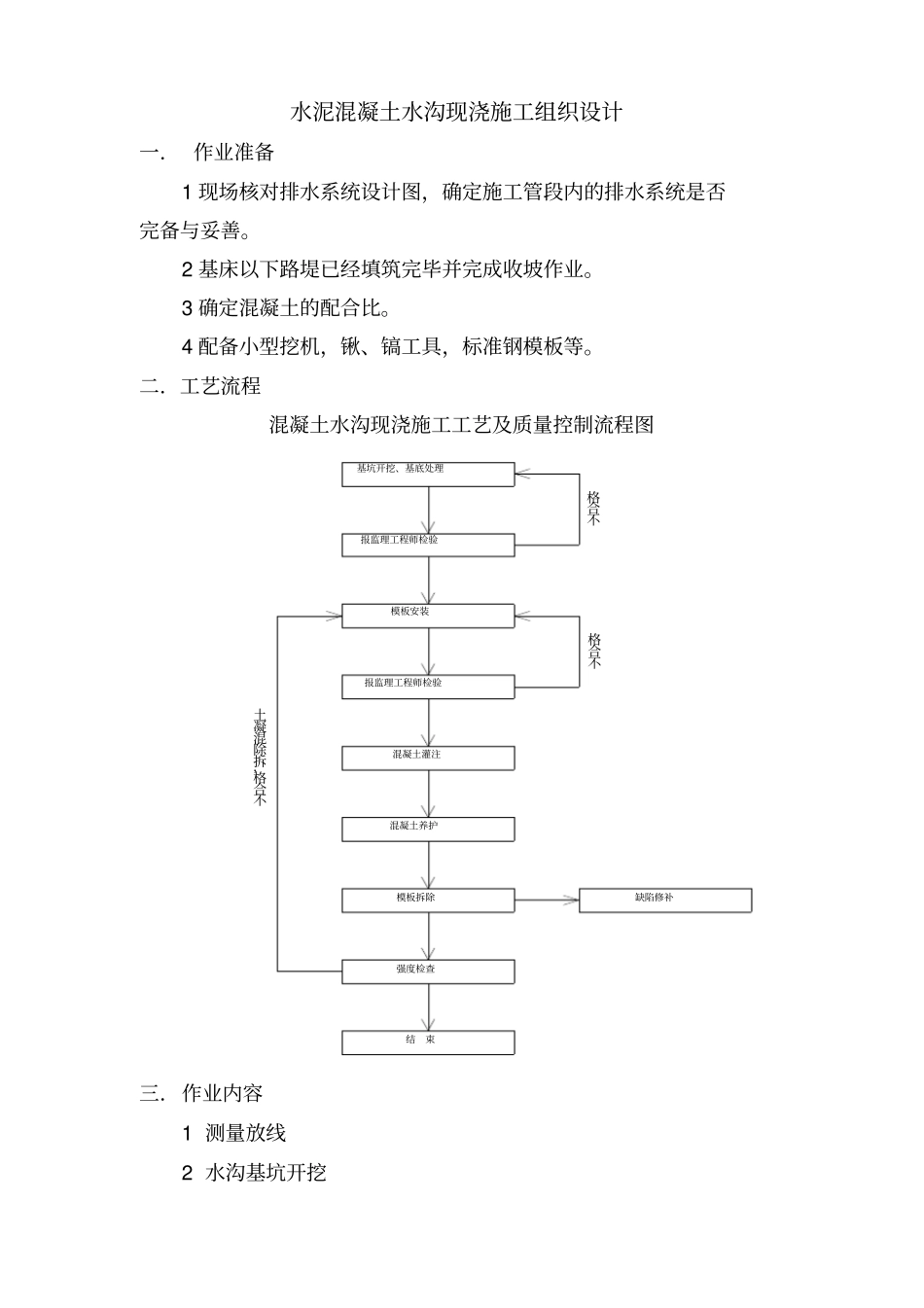

水泥混凝土水沟现浇施工组织设计一． 作业准备1 现场核对排水系统设计图，确定施工管段内的排水系统是否完备与妥善。2 基床以下路堤已经填筑完毕并完成收坡作业。3 确定混凝土的配合比。4 配备小型挖机，锹、镐工具，标准钢模板等。二．工艺流程混凝土水沟现浇施工工艺及质量控制流程图基坑开挖、基底处理报监理工程师检验模板安装报监理工程师检验混凝土灌注混凝土养护模板拆除强度检查结 束缺陷修补不合格不合格不合格,拆除混凝土三．作业内容1 测量放线2 水沟基坑开挖开挖应安排在适宜的时间施工，保护路基和防止水土流失。对于天然湿度接近最佳含水量、构造均匀，不致发生坍塌、移动、松散或不均匀下沉的基土，应采取垂直开挖方法。不同土质基坑无支护垂直开挖容许深度可按表一确定。不符合无支护加固垂直开挖的基坑必须加支撑开挖，水沟深度不大时，一般在沟内两侧用木板垂直开挖，加水平横撑杆对撑。无支护加固垂直开挖基坑容许深度土类容许无支护加固垂直开挖基坑深度 (m)密实、中密的砂类土硬塑、软塑的低液限粉土、低液限黏土硬塑、软塑的高液限粉土、高液限黏质土夹砂砾土中心沟采用小型挖掘机或专用开槽机开挖，开挖时应尽量减少对路基的扰动，应选择无雨时作业，注意防水，沟壁超挖部分应用混凝土回填。3. 木模板制安装计算沟墙内壁尺寸，用5cm厚的木板拼成宽等同于沟墙内壁尺寸的面板，刨光，两端及中部加10cm×10cm木杆做背肋。连接杆用10cm×10cm木杆制作，其长度分别为沟底、沟顶宽度减去面板及背肋厚度。在已初凝的沟底混凝土上定出沟墙底定位线，安装水沟内侧两边模板，在木模板背肋两端安装连接杆件，用扒钉钉牢实。在墙顶部位设临时支撑托住木模板，墙身混凝土灌注至顶部时拆除。若矩形沟顶部需要预留盖板槽，则只需待水沟墙混凝土灌注至预留盖板槽高度时，在盖板槽位置上安设加工好的木条继续浇筑完混凝土即可。4. 沟身混凝土灌注混凝土应采用机械拌制， 其配合比应通过实验确定。 混凝土灌注前，水沟基坑应予清理，不得有浮土，垃圾等杂物。对干燥的黏性土基面，应用水润湿，对未风化的岩石，应用水清洗，但其表面不得有积水。沟底混凝土灌注应按伸缩缝分段连续进行，各分段内混凝土应一次灌完，当允许间歇时间超出要求时，应按灌注中断处理，同时留置施工缝。混泥土试块的制作，每工作班拌制的同一配合比的混凝土，取样不少于 1 组，每组 3 块。5. 沟墙混凝土灌注沟墙混凝土灌注前应对模板、支架等分别检...
