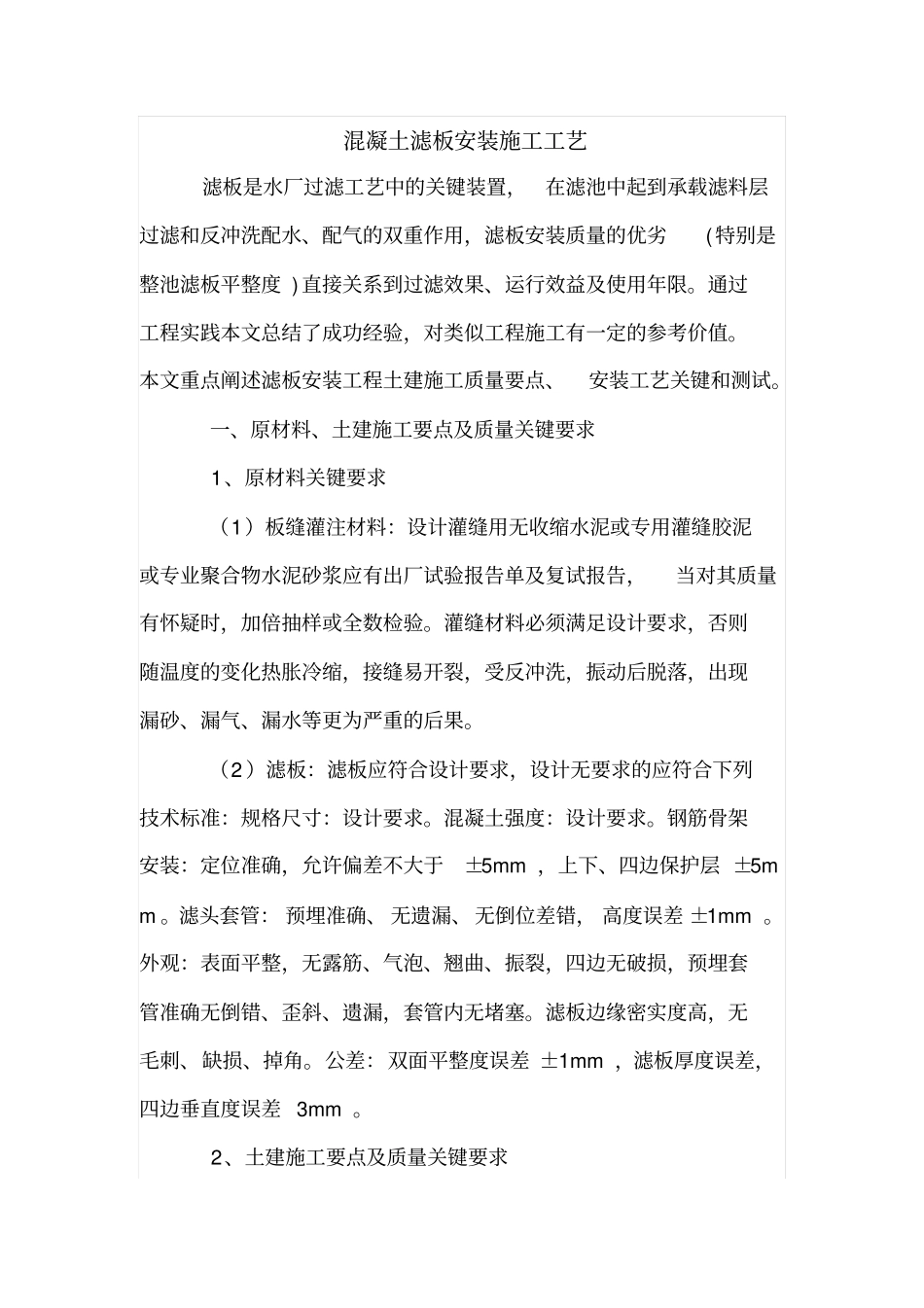

混凝土滤板安装施工工艺

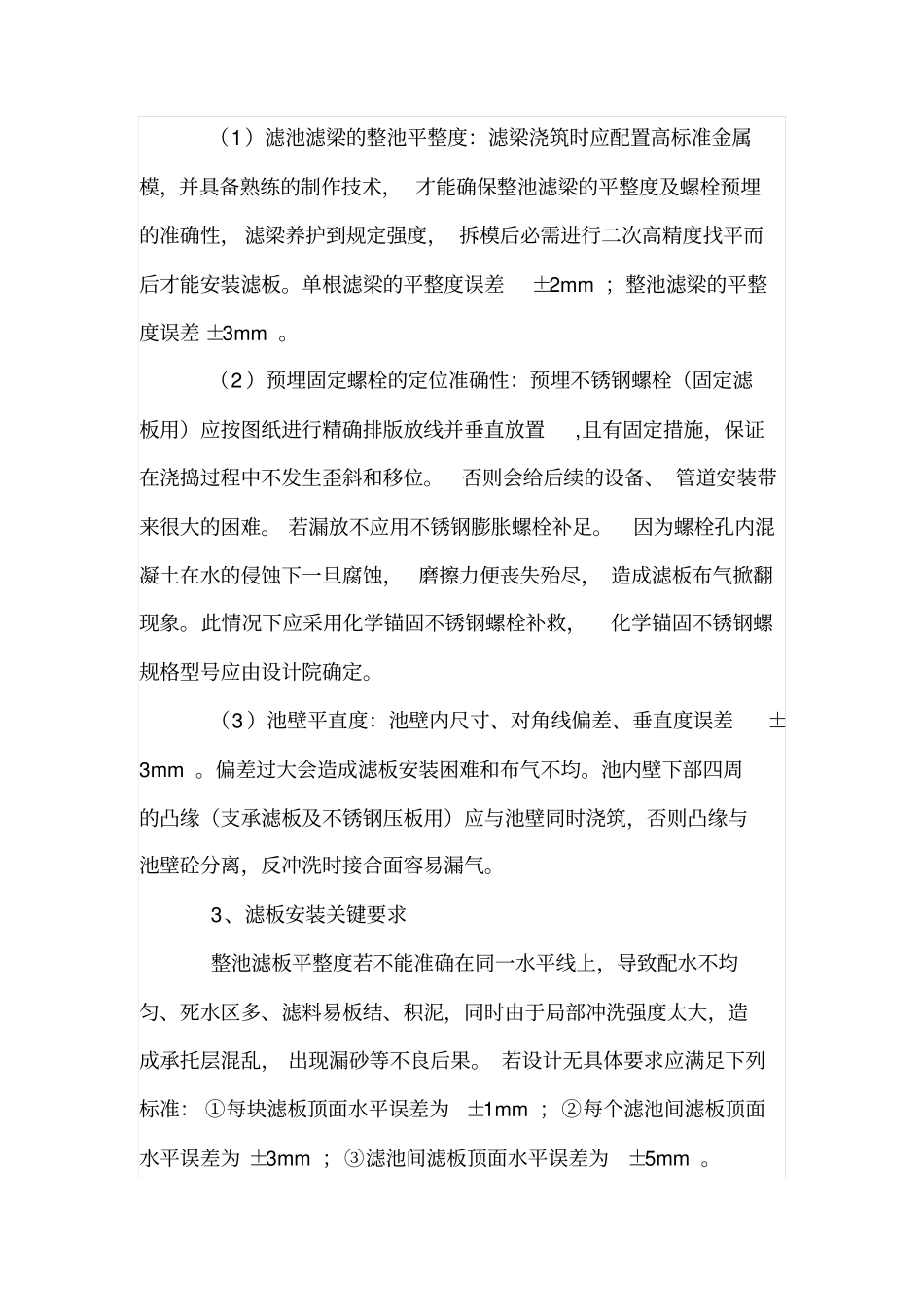

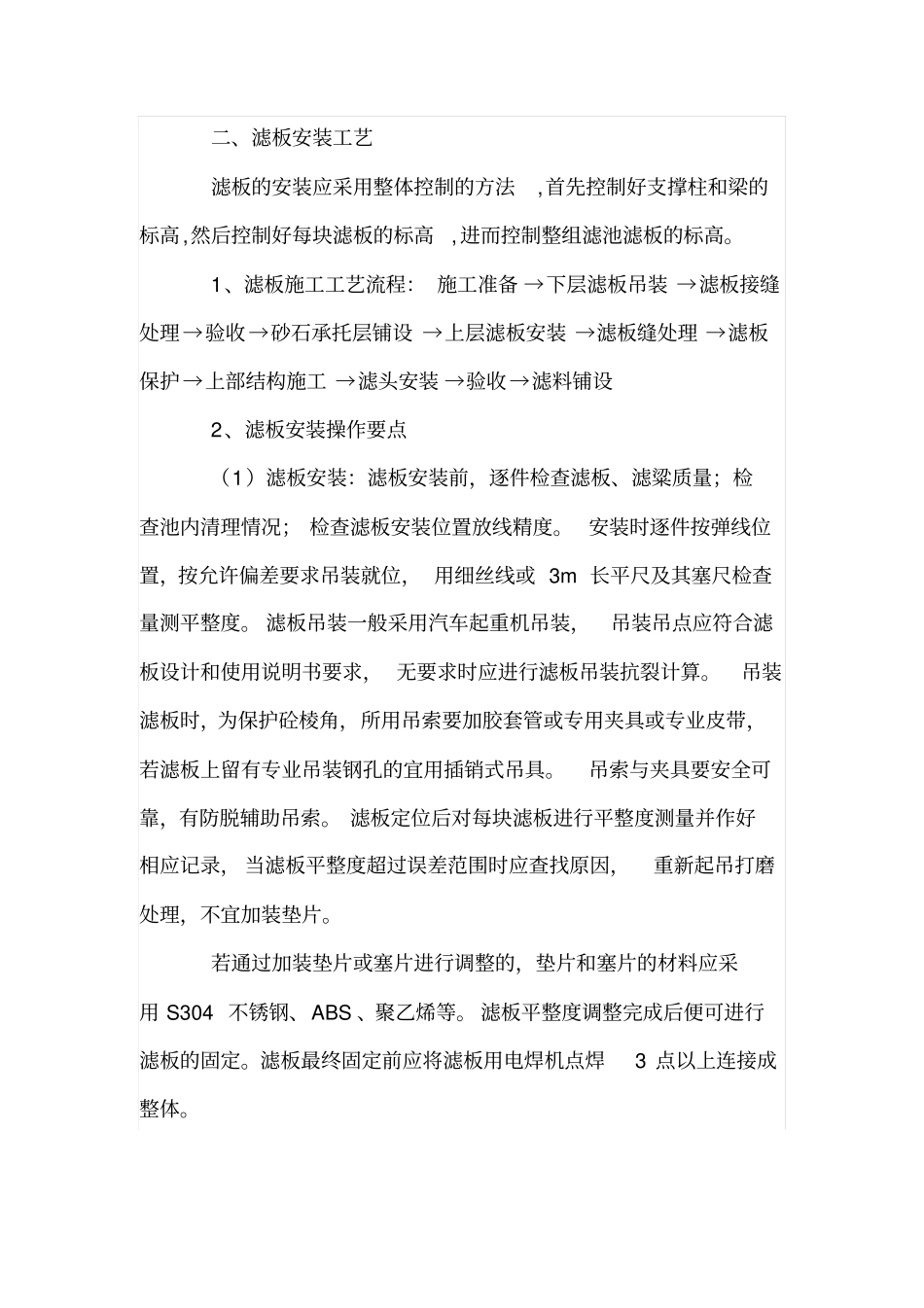

混凝土滤板安装施工工艺滤板是水厂过滤工艺中的关键装置，在滤池中起到承载滤料层过滤和反冲洗配水、配气的双重作用，滤板安装质量的优劣(特别是整池滤板平整度 )直接关系到过滤效果、运行效益及使用年限。通过工程实践本文总结了成功经验，对类似工程施工有一定的参考价值。本文重点阐述滤板安装工程土建施工质量要点、安装工艺关键和测试。一、原材料、土建施工要点及质量关键要求1、原材料关键要求（1）板缝灌注材料：设计灌缝用无收缩水泥或专用灌缝胶泥或专业聚合物水泥砂浆应有出厂试验报告单及复试报告，当对其质量有怀疑时，加倍抽样或全数检验。灌缝材料必须满足设计要求，否则随温度的变化热胀冷缩，接缝易开裂，受反冲洗，振动后脱落，出现漏砂、漏气、漏水等更为严重的后果。（2 ）滤板：滤板应符合设计要求，设计无要求的应符合下列技术标准：规格尺寸：设计要求。混凝土强度：设计要求。钢筋骨架安装：定位准确，允许偏差不大于±5mm ，上下、四边保护层 ±5mm 。滤头套管： 预埋准确、 无遗漏、无倒位差错， 高度误差 ±1mm 。外观：表面平整，无露筋、气泡、翘曲、振裂，四边无破损，预埋套管准确无倒错、歪斜、遗漏，套管内无堵塞。滤板边缘密实度高，无毛刺、缺损、掉角。公差：双面平整度误差 ±1mm ，滤板厚度误差，四边垂直度误差 3mm 。2、土建施工要点及质量关键要求（1）滤池滤梁的整池平整度：滤梁浇筑时应配置高标准金属模，并具备熟练的制作技术， 才能确保整池滤梁的平整度及螺栓预埋的准确性， 滤梁养护到规定强度， 拆模后必需进行二次高精度找平而后才能安装滤板。单根滤梁的平整度误差±2mm ；整池滤梁的平整度误差 ±3mm 。（2 ）预埋固定螺栓的定位准确性：预埋不锈钢螺栓（固定滤板用）应按图纸进行精确排版放线并垂直放置,且有固定措施，保证在浇捣过程中不发生歪斜和移位。否则会给后续的设备、 管道安装带来很大的困难。 若漏放不应用不锈钢膨胀螺栓补足。因为螺栓孔内混凝土在水的侵蚀下一旦腐蚀， 磨擦力便丧失殆尽， 造成滤板布气掀翻现象。此情况下应采用化学锚固不锈钢螺栓补救，化学锚固不锈钢螺规格型号应由设计院确定。（3 ）池壁平直度：池壁内尺寸、对角线偏差、垂直度误差±3mm 。偏差过大会造成滤板安装困难和布气不均。池内壁下部四周的凸缘（支承滤板及不锈钢压板用）应与池壁同时浇筑，否则凸缘与池壁砼分离，反冲洗时接合面容易漏气。3、滤板安装关键要求整池滤...
