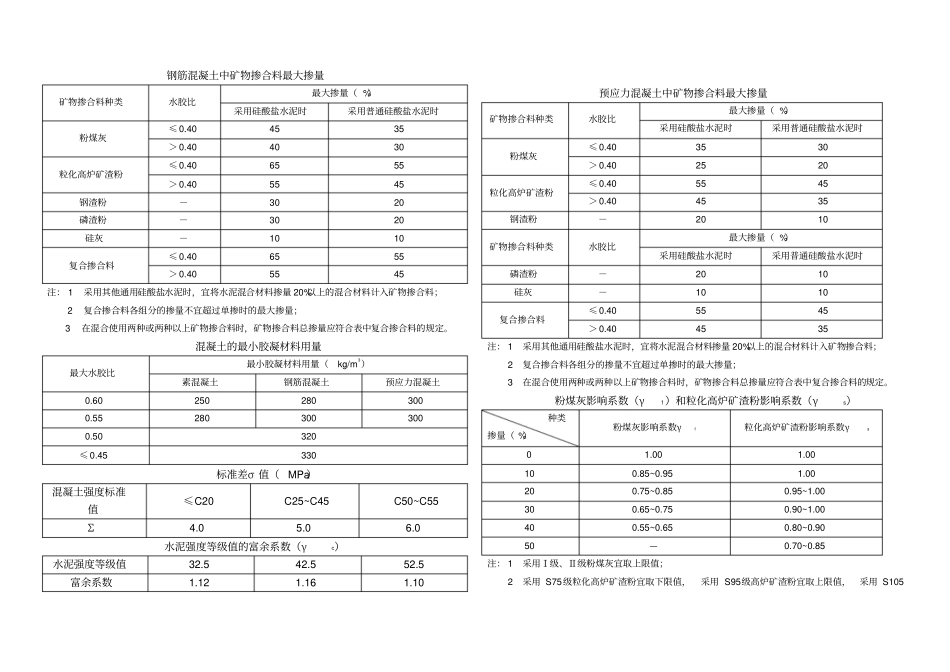

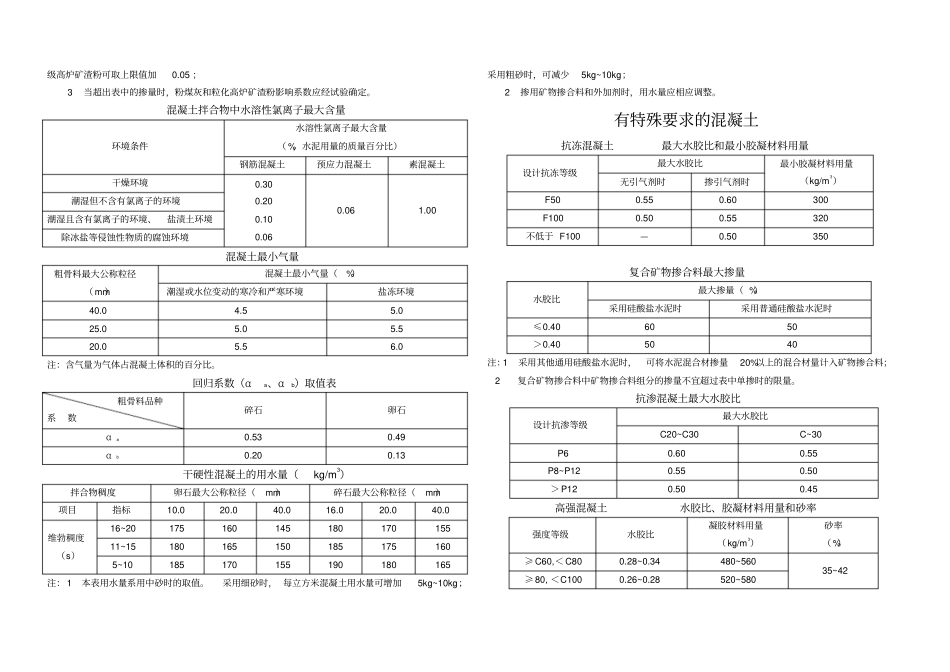

钢筋混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（ %）采用硅酸盐水泥时采用普通硅酸盐水泥时粉煤灰≤ 0.404535＞ 0.404030粒化高炉矿渣粉≤ 0.406555＞ 0.405545钢渣粉－3020磷渣粉－3020硅灰－1010复合掺合料≤ 0.406555＞ 0.405545注： 1 采用其他通用硅酸盐水泥时，宜将水泥混合材料掺量 20%以上的混合材料计入矿物掺合料；2 复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3 在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。混凝土的最小胶凝材料用量最大水胶比最小胶凝材料用量（kg/m3）素混凝土钢筋混凝土预应力混凝土0.602502803000.552803003000.50320≤ 0.45330标准差σ 值（ MPa）混凝土强度标准值≤C20C25~C45C50~C55Σ4.05.06.0水泥强度等级值的富余系数（γc）水泥强度等级值32.542.552.5富余系数1.121.161.10预应力混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（ %）采用硅酸盐水泥时采用普通硅酸盐水泥时粉煤灰≤ 0.403530＞ 0.402520粒化高炉矿渣粉≤ 0.405545＞ 0.404535钢渣粉－2010矿物掺合料种类水胶比最大掺量（ %）采用硅酸盐水泥时采用普通硅酸盐水泥时磷渣粉－2010硅灰－1010复合掺合料≤ 0.405545＞ 0.404535注： 1 采用其他通用硅酸盐水泥时，宜将水泥混合材料掺量 20%以上的混合材料计入矿物掺合料；2 复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3 在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。粉煤灰影响系数（γf ）和粒化高炉矿渣粉影响系数（γs）种类掺量（ %）粉煤灰影响系数γf粒化高炉矿渣粉影响系数γs01.001.00100.85~0.951.00200.75~0.850.95~1.00300.65~0.750.90~1.00400.55~0.650.80~0.9050—0.70~0.85注： 1 采用Ⅰ级、Ⅱ级粉煤灰宜取上限值；2 采用 S75级粒化高炉矿渣粉宜取下限值，采用 S95级高炉矿渣粉宜取上限值，采用 S105级高炉矿渣粉可取上限值加0.05 ；3 当超出表中的掺量时，粉煤灰和粒化高炉矿渣粉影响系数应经试验确定。混凝土拌合物中水溶性氯离子最大含量环境条件水溶性氯离子最大含量（ %，水泥用量的质量百分比）钢筋混凝土预应力混凝土素混凝土干燥环境0.300.200.100.060.061.00潮湿但不含有氯离子的环境潮湿且含有氯离子的环境、盐渍土环境除冰盐等侵蚀性物质的腐蚀环境混凝土最小气量粗骨料最大公称粒径（ mm）混凝土最小...
