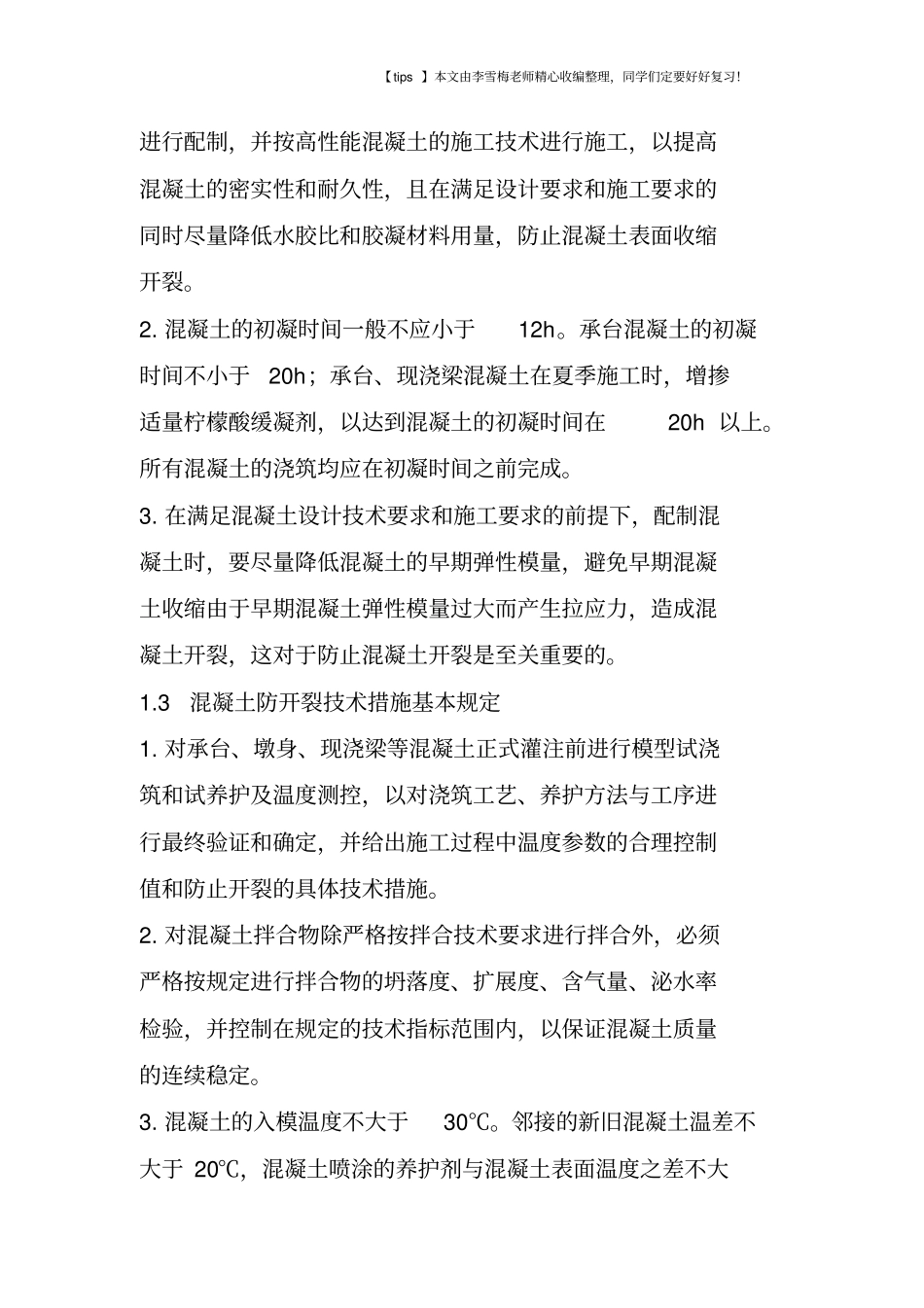

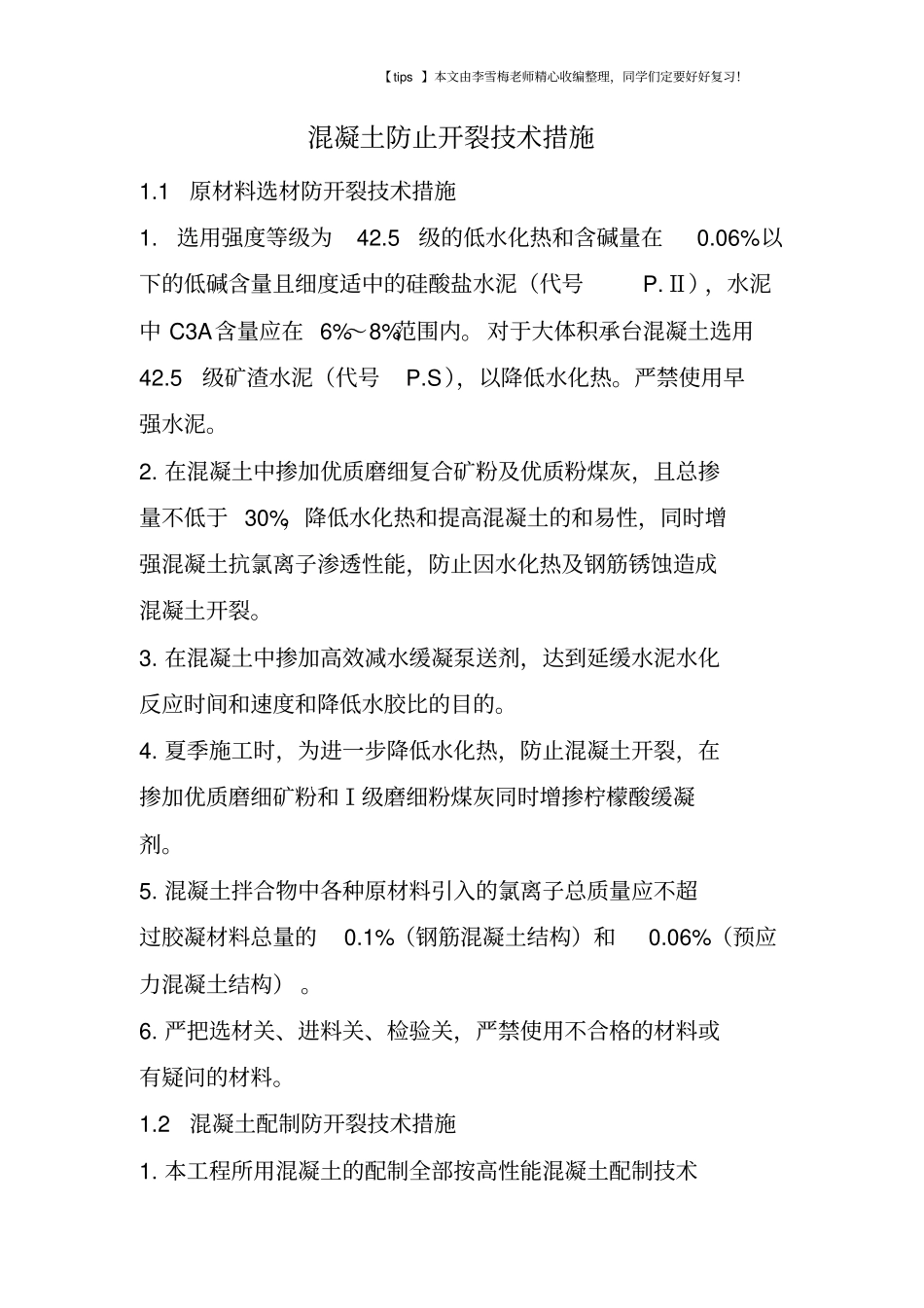

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！混凝土防止开裂技术措施1.1 原材料选材防开裂技术措施1. 选用强度等级为42.5 级的低水化热和含碱量在0.06%以下的低碱含量且细度适中的硅酸盐水泥（代号P.Ⅱ），水泥中 C3A含量应在 6%～8%范围内。 对于大体积承台混凝土选用42.5 级矿渣水泥（代号P.S），以降低水化热。严禁使用早强水泥。2. 在混凝土中掺加优质磨细复合矿粉及优质粉煤灰，且总掺量不低于 30%，降低水化热和提高混凝土的和易性，同时增强混凝土抗氯离子渗透性能，防止因水化热及钢筋锈蚀造成混凝土开裂。3. 在混凝土中掺加高效减水缓凝泵送剂，达到延缓水泥水化反应时间和速度和降低水胶比的目的。4. 夏季施工时，为进一步降低水化热，防止混凝土开裂，在掺加优质磨细矿粉和Ⅰ级磨细粉煤灰同时增掺柠檬酸缓凝剂。5. 混凝土拌合物中各种原材料引入的氯离子总质量应不超过胶凝材料总量的0.1%（钢筋混凝土结构）和0.06%（预应力混凝土结构） 。6. 严把选材关、进料关、检验关，严禁使用不合格的材料或有疑问的材料。1.2 混凝土配制防开裂技术措施1. 本工程所用混凝土的配制全部按高性能混凝土配制技术【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！进行配制，并按高性能混凝土的施工技术进行施工，以提高混凝土的密实性和耐久性，且在满足设计要求和施工要求的同时尽量降低水胶比和胶凝材料用量，防止混凝土表面收缩开裂。2. 混凝土的初凝时间一般不应小于12h。承台混凝土的初凝时间不小于20h；承台、现浇梁混凝土在夏季施工时，增掺适量柠檬酸缓凝剂，以达到混凝土的初凝时间在20h 以上。所有混凝土的浇筑均应在初凝时间之前完成。3. 在满足混凝土设计技术要求和施工要求的前提下，配制混凝土时，要尽量降低混凝土的早期弹性模量，避免早期混凝土收缩由于早期混凝土弹性模量过大而产生拉应力，造成混凝土开裂，这对于防止混凝土开裂是至关重要的。1.3 混凝土防开裂技术措施基本规定1. 对承台、墩身、现浇梁等混凝土正式灌注前进行模型试浇筑和试养护及温度测控，以对浇筑工艺、养护方法与工序进行最终验证和确定，并给出施工过程中温度参数的合理控制值和防止开裂的具体技术措施。2. 对混凝土拌合物除严格按拌合技术要求进行拌合外，必须严格按规定进行拌合物的坍落度、扩展度、含气量、泌水率检验，并控制在规定的技术指标范围内，以保证混凝土质量的连续稳定。3. 混凝土的...
