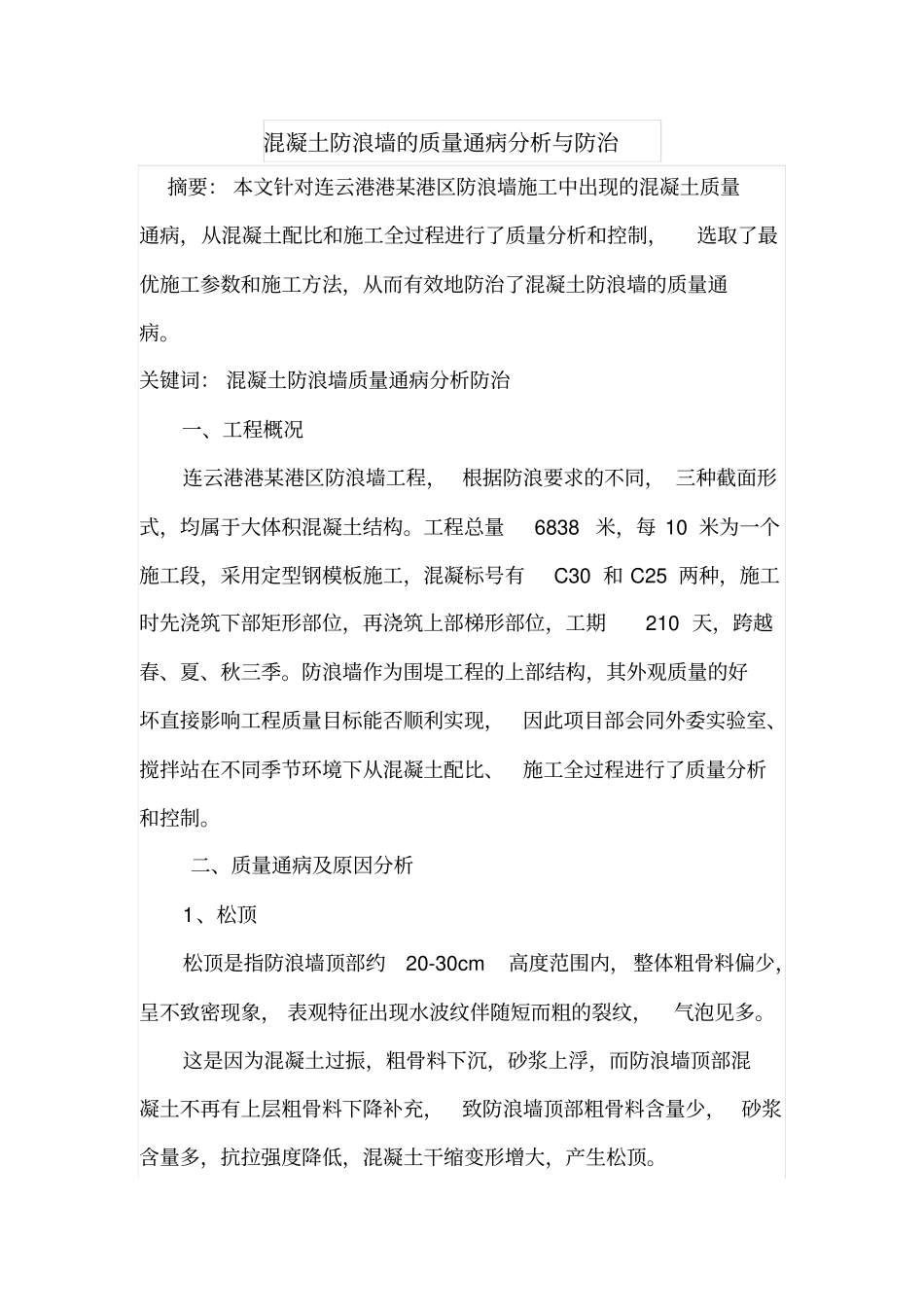

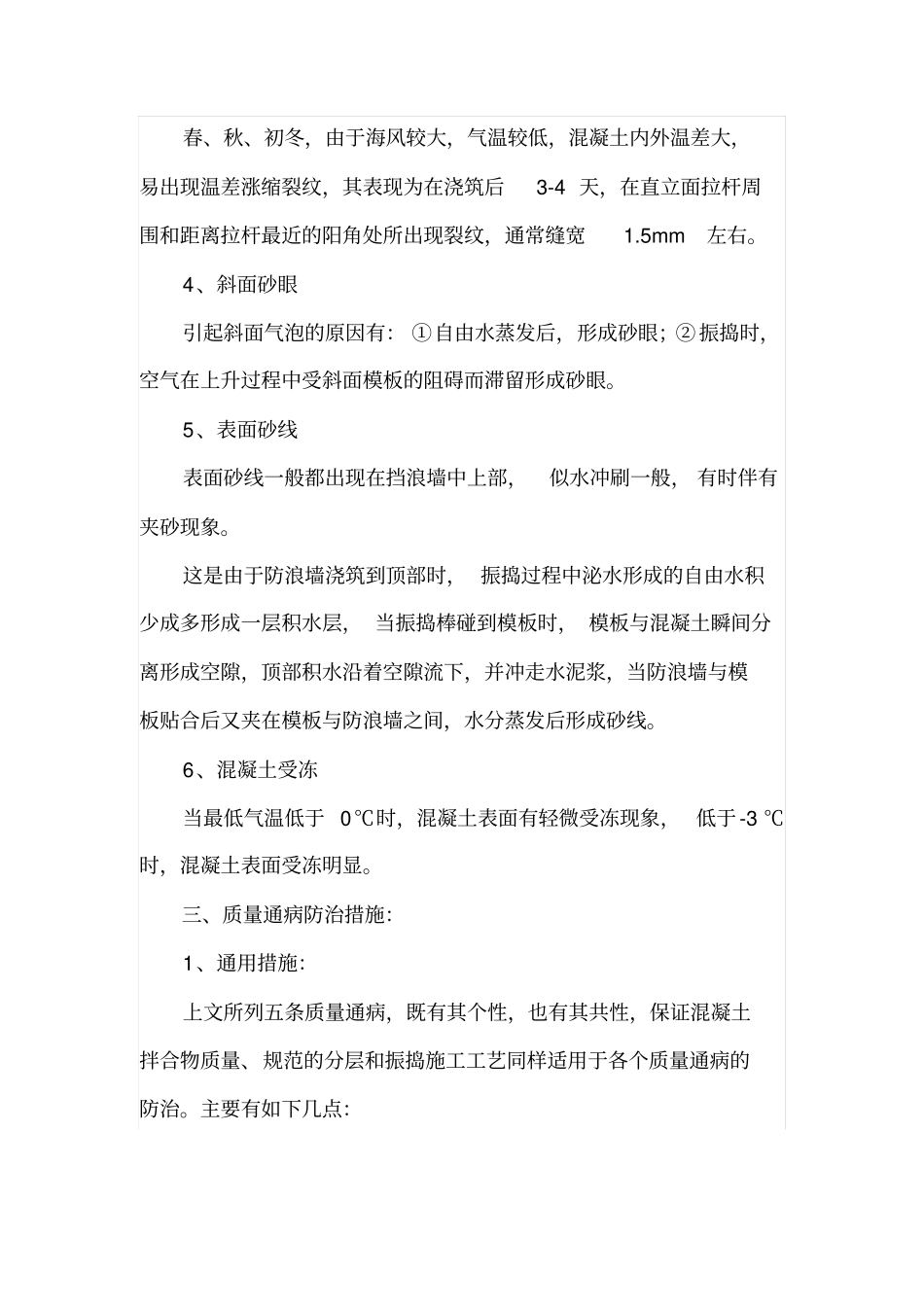

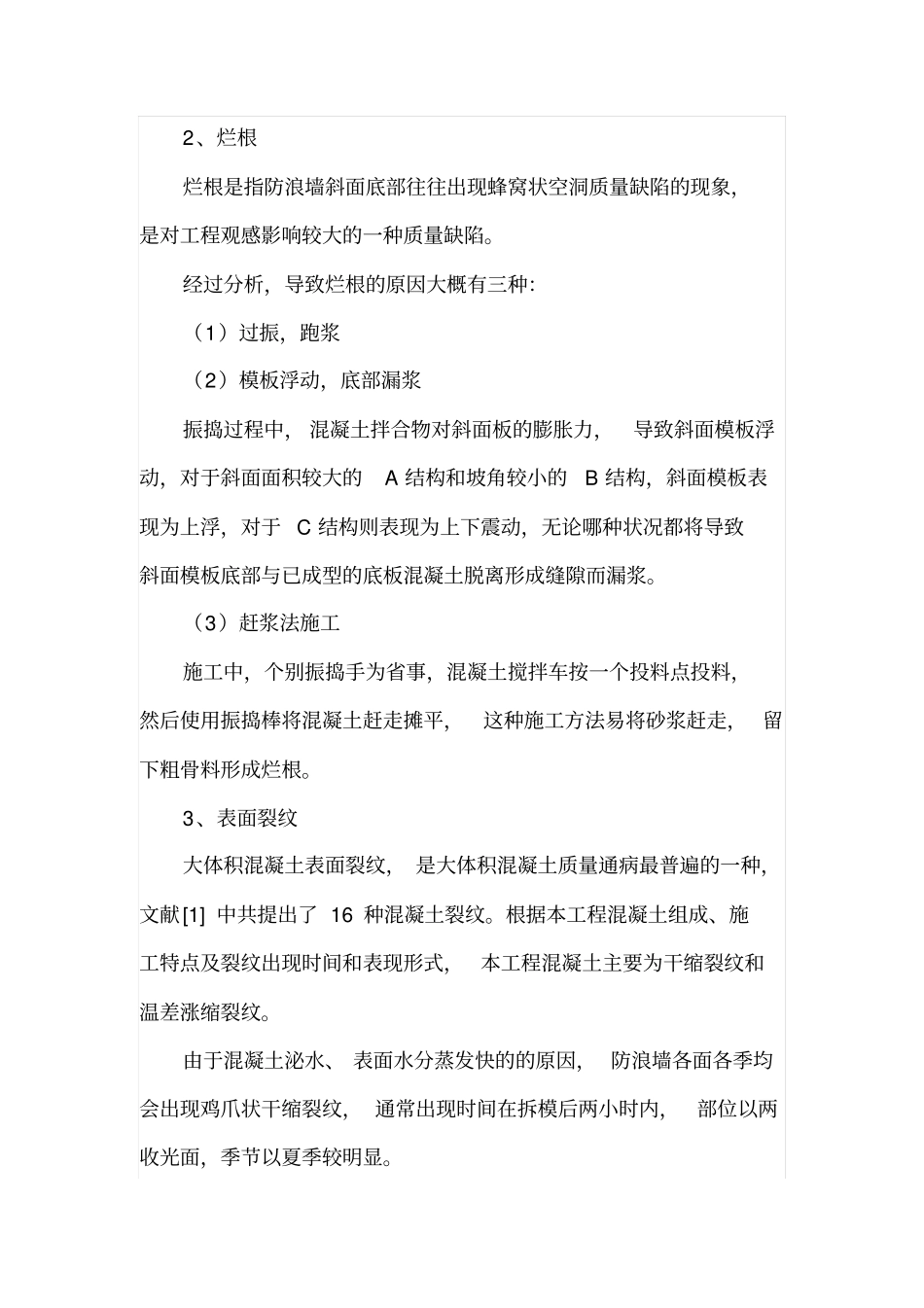

混凝土防浪墙的质量通病分析与防治摘要： 本文针对连云港港某港区防浪墙施工中出现的混凝土质量通病，从混凝土配比和施工全过程进行了质量分析和控制，选取了最优施工参数和施工方法，从而有效地防治了混凝土防浪墙的质量通病。关键词： 混凝土防浪墙质量通病分析防治一、工程概况连云港港某港区防浪墙工程， 根据防浪要求的不同， 三种截面形式，均属于大体积混凝土结构。工程总量6838 米，每 10 米为一个施工段，采用定型钢模板施工，混凝标号有C30 和 C25 两种，施工时先浇筑下部矩形部位，再浇筑上部梯形部位，工期210 天，跨越春、夏、秋三季。防浪墙作为围堤工程的上部结构，其外观质量的好坏直接影响工程质量目标能否顺利实现，因此项目部会同外委实验室、搅拌站在不同季节环境下从混凝土配比、施工全过程进行了质量分析和控制。二、质量通病及原因分析1、松顶松顶是指防浪墙顶部约20-30cm高度范围内，整体粗骨料偏少，呈不致密现象， 表观特征出现水波纹伴随短而粗的裂纹，气泡见多。这是因为混凝土过振，粗骨料下沉，砂浆上浮，而防浪墙顶部混凝土不再有上层粗骨料下降补充，致防浪墙顶部粗骨料含量少， 砂浆含量多，抗拉强度降低，混凝土干缩变形增大，产生松顶。2、烂根烂根是指防浪墙斜面底部往往出现蜂窝状空洞质量缺陷的现象，是对工程观感影响较大的一种质量缺陷。经过分析，导致烂根的原因大概有三种：（1）过振，跑浆（2）模板浮动，底部漏浆振捣过程中， 混凝土拌合物对斜面板的膨胀力，导致斜面模板浮动，对于斜面面积较大的A 结构和坡角较小的B 结构，斜面模板表现为上浮，对于 C 结构则表现为上下震动，无论哪种状况都将导致斜面模板底部与已成型的底板混凝土脱离形成缝隙而漏浆。（3）赶浆法施工施工中，个别振捣手为省事，混凝土搅拌车按一个投料点投料，然后使用振捣棒将混凝土赶走摊平，这种施工方法易将砂浆赶走， 留下粗骨料形成烂根。3、表面裂纹大体积混凝土表面裂纹， 是大体积混凝土质量通病最普遍的一种，文献[1] 中共提出了 16 种混凝土裂纹。根据本工程混凝土组成、施工特点及裂纹出现时间和表现形式，本工程混凝土主要为干缩裂纹和温差涨缩裂纹。由于混凝土泌水、 表面水分蒸发快的的原因， 防浪墙各面各季均会出现鸡爪状干缩裂纹， 通常出现时间在拆模后两小时内，部位以两收光面，季节以夏季较明显。春、秋、初冬，由于海风较大，气温较低，混凝土内外温差大，易出现温差涨缩裂纹...
