混合流水线完整系统仿真与分析

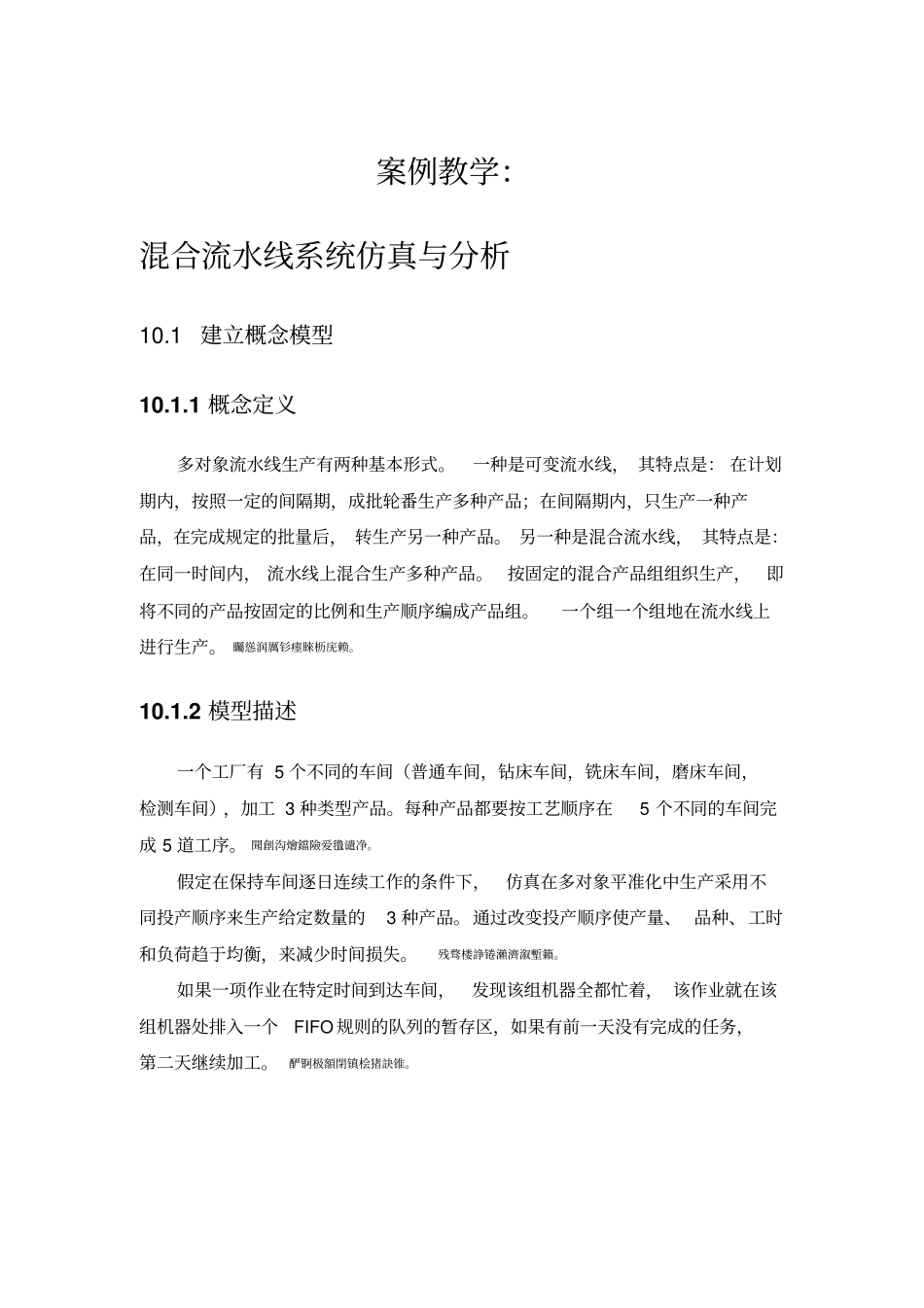

混合流水线完整系统仿真与分析_第1页
1/18
混合流水线完整系统仿真与分析_第2页
2/18

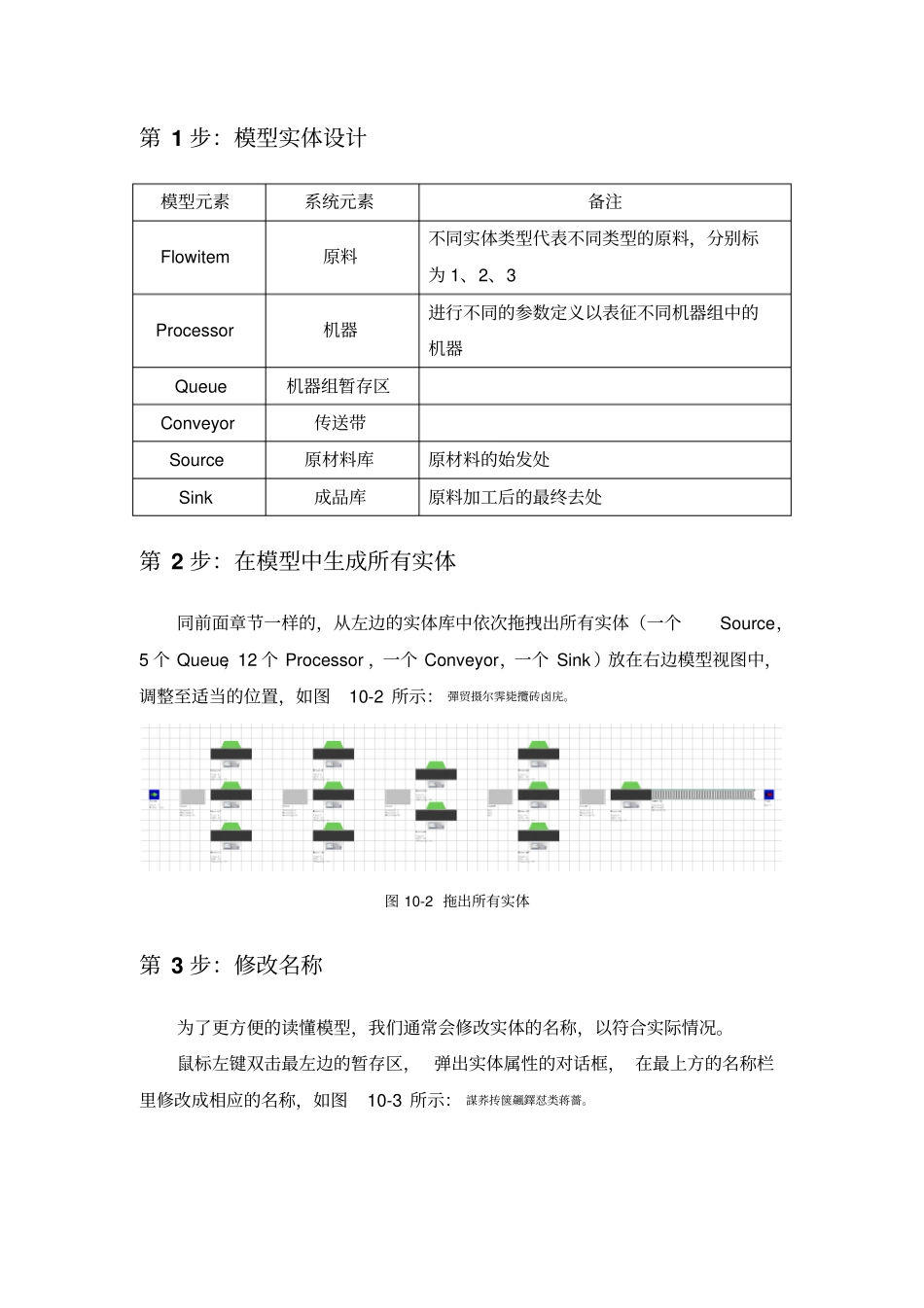

混合流水线完整系统仿真与分析_第3页
3/18
案例教学:混合流水线系统仿真与分析10.1 建立概念模型10.1.1 概念定义多对象流水线生产有两种基本形式。一种是可变流水线, 其特点是: 在计划期内,按照一定的间隔期,成批轮番生产多种产品;在间隔期内,只生产一种产品,在完成规定的批量后, 转生产另一种产品。 另一种是混合流水线, 其特点是:在同一时间内, 流水线上混合生产多种产品。按固定的混合产品组组织生产,即将不同的产品按固定的比例和生产顺序编成产品组。一个组一个组地在流水线上进行生产。 矚慫润厲钐瘗睞枥庑赖。10.1.2 模型描述一个工厂有 5 个不同的车间(普通车间,钻床车间,铣床车间,磨床车间,检测车间),加工 3 种类型产品。每种产品都要按工艺顺序在5 个不同的车间完成 5 道工序。 聞創沟燴鐺險爱氇谴净。假定在保持车间逐日连续工作的条件下,仿真在多对象平准化中生产采用不同投产顺序来生产给定数量的3 种产品。通过改变投产顺序使产量、 品种、工时和负荷趋于均衡,来减少时间损失。残骛楼諍锩瀨濟溆塹籟。如果一项作业在特定时间到达车间,发现该组机器全都忙着, 该作业就在该组机器处排入一个FIFO 规则的队列的暂存区,如果有前一天没有完成的任务,第二天继续加工。酽锕极額閉镇桧猪訣锥。10.1.3 系统数据表 10.1: 车间配备(单位:台)普通车间钻床车间铣床车间磨床车间检测车间机器数量3 3 2 3 1 表 10.2: 加工时间(单位:min)普通机床钻床铣床磨床检测产品 1 5 5 4 4 6 产品 2 4 4 3 4 3 产品 3 4 5 3 4 1 表 10.3:产品数量总数(个)每批量(个)时间间隔( min)产品 1 1000 10 3 产品 2 500 5 3 产品 3 200 2 3 10.1.4 概念模型图 10-1 概念模型10.2 建立 Flexsim模型双击桌面上的 Flexsim 图标打开软件,打开编辑界面。第 1 步:模型实体设计模型元素系统元素备注Flowitem 原料不同实体类型代表不同类型的原料,分别标为 1、2、3 Processor 机器进行不同的参数定义以表征不同机器组中的机器Queue 机器组暂存区Conveyor 传送带Source 原材料库原材料的始发处Sink 成品库原料加工后的最终去处第 2 步:在模型中生成所有实体同前面章节一样的,从左边的实体库中依次拖拽出所有实体(一个Source,5 个 Queue,12 个 Processor ,一个 Conveyor,一个 Sink )放在右边模型视图中,调整至适当的位置,如图10-2 所示: 彈贸摄尔霁毙攬砖卤庑。...
