10kV及以下工程施工方案

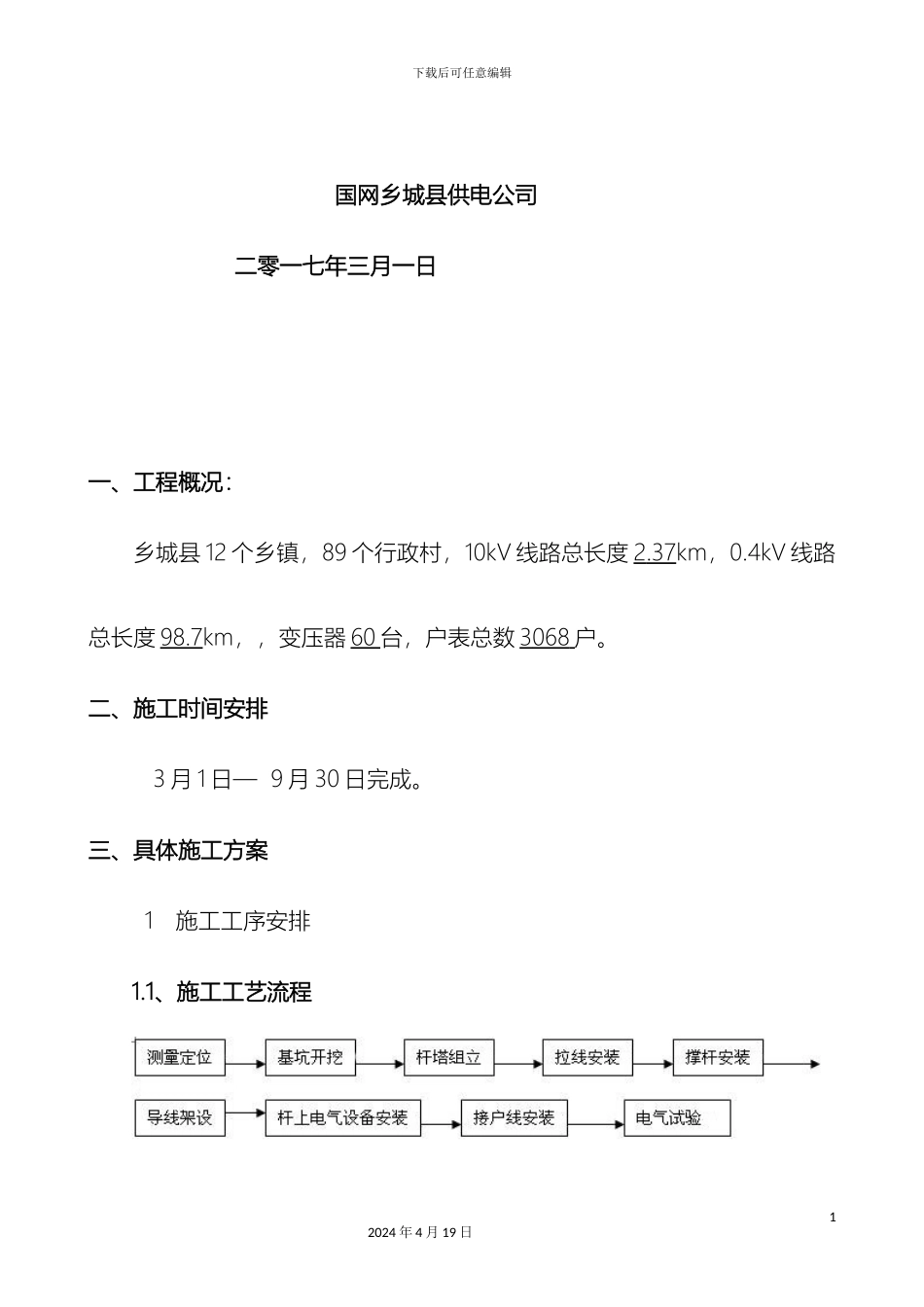

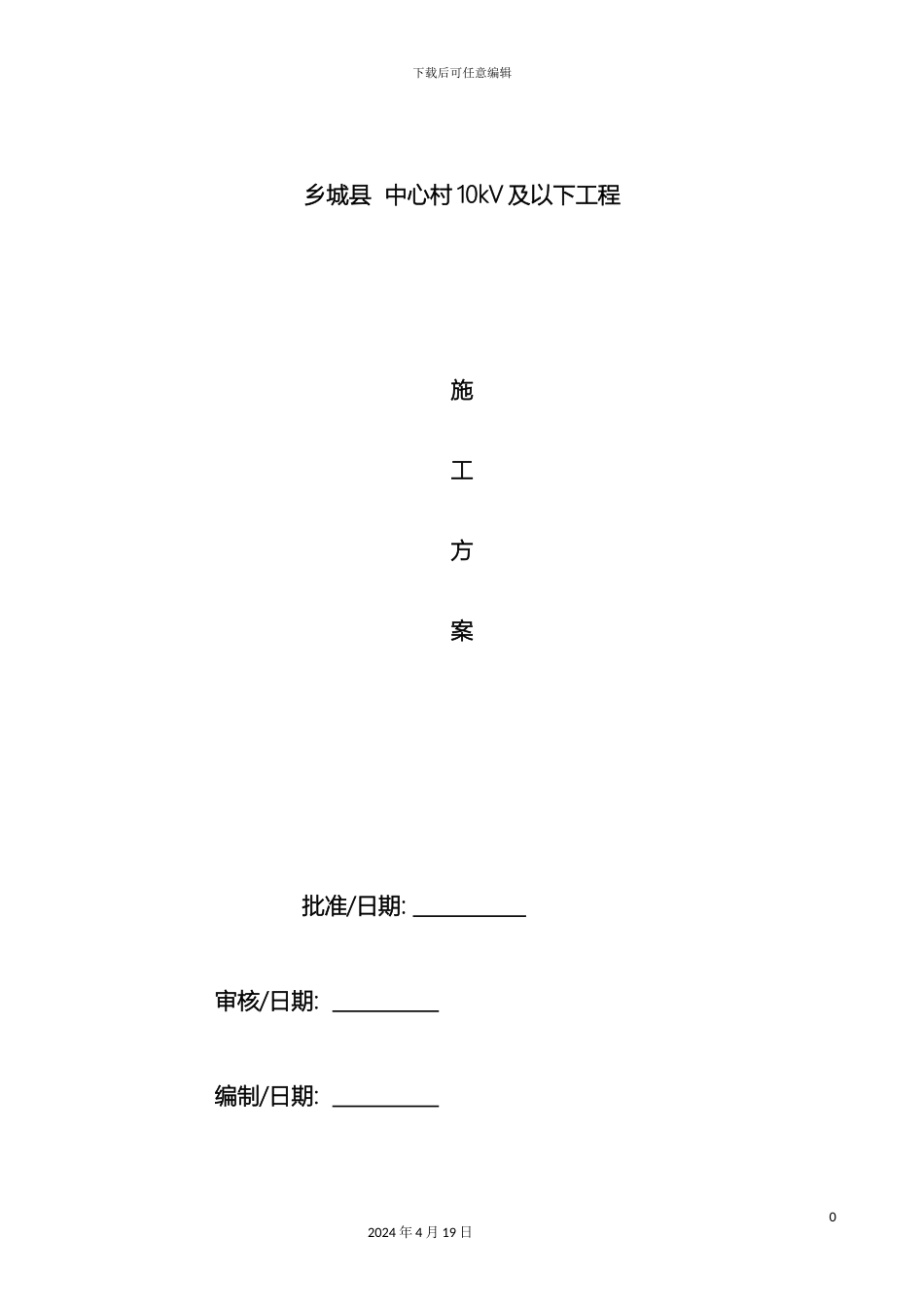

下载后可任意编辑10kV 及以下工程施工方案12024 年 4 月 19 日下载后可任意编辑乡城县 中心村 10kV 及以下工程施工方案批准/日期: 审核/日期: 编制/日期: 02024 年 4 月 19 日下载后可任意编辑国网乡城县供电公司 二零一七年三月一日一、工程概况：乡城县 12 个乡镇，89 个行政村，10kV 线路总长度 2 .37 km，0.4kV 线路总长度 98.7km，，变压器 60 台，户表总数 3 068 户。二、施工时间安排 3 月 1 日— 9 月 30 日完成。三、具体施工方案1 施工工序安排1.1、施工工艺流程12024 年 4 月 19 日下载后可任意编辑1.2 线路复测及定位根据施工设计图进行全线复测及定位，为该工程的顺利开展打下坚实的基础。2 基坑开挖1.电杆基础坑深度应符合设计规定。电杆基础坑深度的允许偏差应为深（≤）100mm 浅（≤ ）50mm，同基基础坑在允许偏差范围内应按最深一坑操平。岩石基础坑的深度不应小于设计规定的数值。2.双杆基坑应符合下列规定:（１） 根开的中心偏差不应超过±30mm（２） 两杆坑深度宜一致。3.电杆基坑底采纳底盘时，底盘的圆槽面应与电杆中心线垂直，找正后应填土夯实至底盘表面。底盘安装允许偏差，应使电杆组立后满足电杆允许偏差规定。 22024 年 4 月 19 日下载后可任意编辑（1）底盘的中心及两底盘中心连线的中点与中心桩之间的横向及纵向允许偏差为 50mm （2）同一基坑的双杆底盘在满足设计坑深的允许误差值后，其相互间允许高差 为 20mm （3）双杆两底盘中心的根开误差为±30mm 4. 电杆基础采纳卡盘时，应符合下列规定: （1）安装前应将其下部土壤分层回填夯实。（2）安装位置、方向、深度应符合设计要求；深度允许偏差为±50mm；当设计无要求时，上平面距地面不应小于 500mm； （3）与电杆连接紧密。 5.当采纳叉杆或抱杆立杆时杆坑应设有阶梯滑坡（马道），以便主杆，阶梯可根据电杆的长度挖成二阶（10m 以下电杆用）和三阶（10 米以上电杆用）两种，如图所示。 32024 年 4 月 19 日下载后可任意编辑6.拉线也要靠拉线侧挖出马道，马道的坡度应与拉线角度一致，以使拉线底把埋入坑内之后与拉线方向一致。 7.杆坑的深度等于电杆埋设深度，电杆长度在 15 米以下时，埋深约为杆长的1/6。如电杆装设底盘时，应加深底盘厚度。 8.测量坑深，可利用测杆进行。按坑深尺寸在测杆上划一记号，将其立于坑中心检查坑深是否符合规定。Ⅱ型杆坑深以杆位标桩地面处为准...
