10kV变压器安装施工方案资料

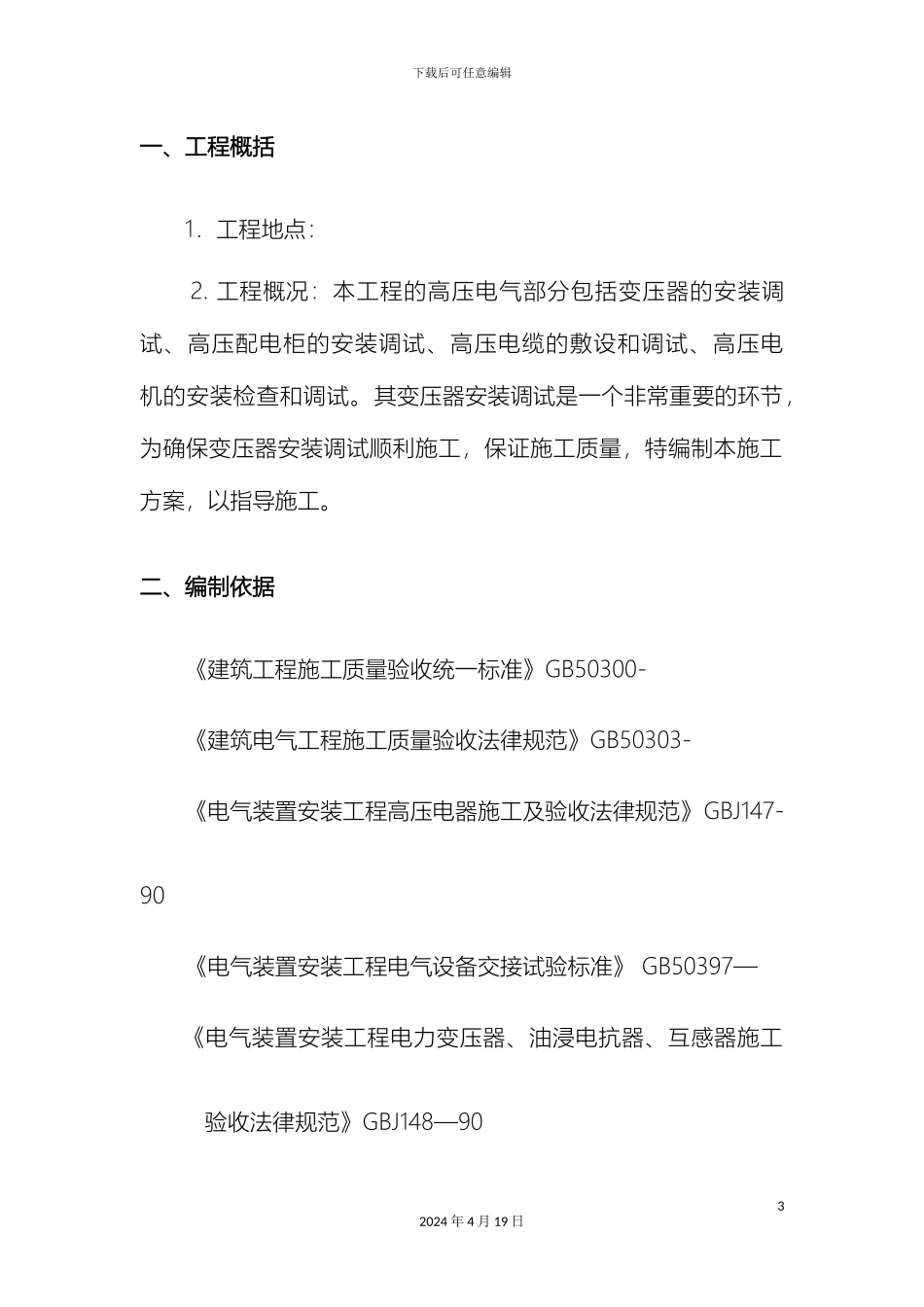

下载后可任意编辑10kV 变压器安装施工方案资料12024 年 4 月 19 日下载后可任意编辑变压器安装施工 编制 审核 安全 项目经理 22024 年 4 月 19 日下载后可任意编辑一、工程概括 1．工程地点：2. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。二、编制依据《建筑工程施工质量验收统一标准》GB50300- 《建筑电气工程施工质量验收法律规范》GB50303- 《电气装置安装工程高压电器施工及验收法律规范》GBJ147-90《电气装置安装工程电气设备交接试验标准》 GB50397— 《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收法律规范》GBJ148—9032024 年 4 月 19 日下载后可任意编辑《变压器油》GB2536—90《 电 气 装 置 安 装 工 程 母 线 装 置 施 工 及 验 收 法 律 规范》GBJ149----90《电气装置安装工程质量检验评定规程》DL/T5161- 三、施工准备3.1 设备及材料要求变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。型钢：各种规格型钢应符合设计要求，并无明显锈蚀。螺栓：除地脚螺栓及防震装置螺栓外，均应采纳镀锌螺栓，并配相应的平垫圈和弹簧垫。其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆42024 年 4 月 19 日下载后可任意编辑及变压器油，均应符合设计要求，并有产品合格证。3.2 主要机具3.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。3.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。3.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。3.3 作业条件3.3.1 施工图及技术资料齐全无误。3.3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。3.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建操作，安装单位配合）。52024 年 4 月 19 日下载后可任意编辑3.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。3.3.5 室内地面工程结束，场地清理...
