10kV开闭所电气一次部分初步设计--毕业设计

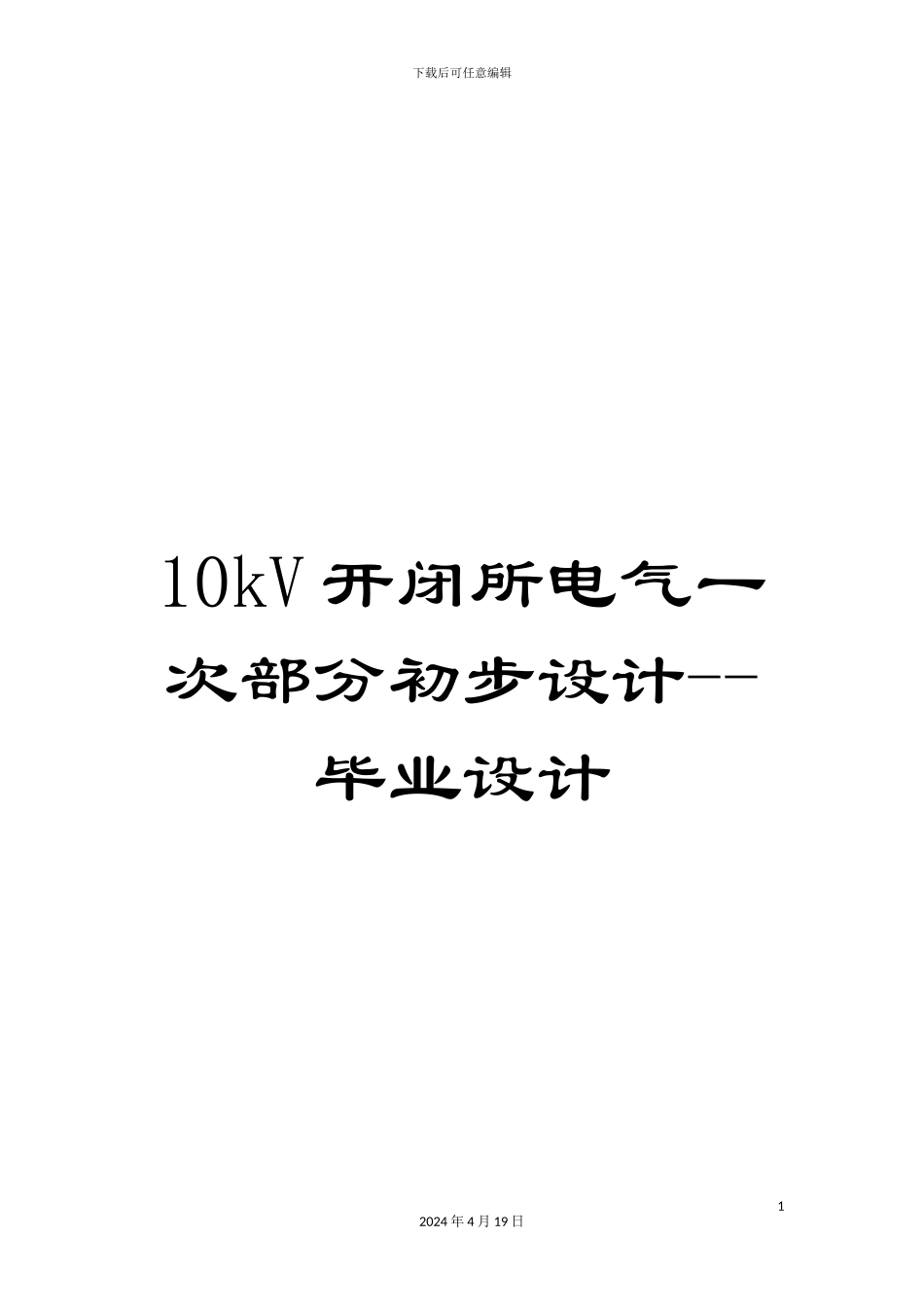

10kV开闭所电气一次部分初步设计--毕业设计_第1页
1/68

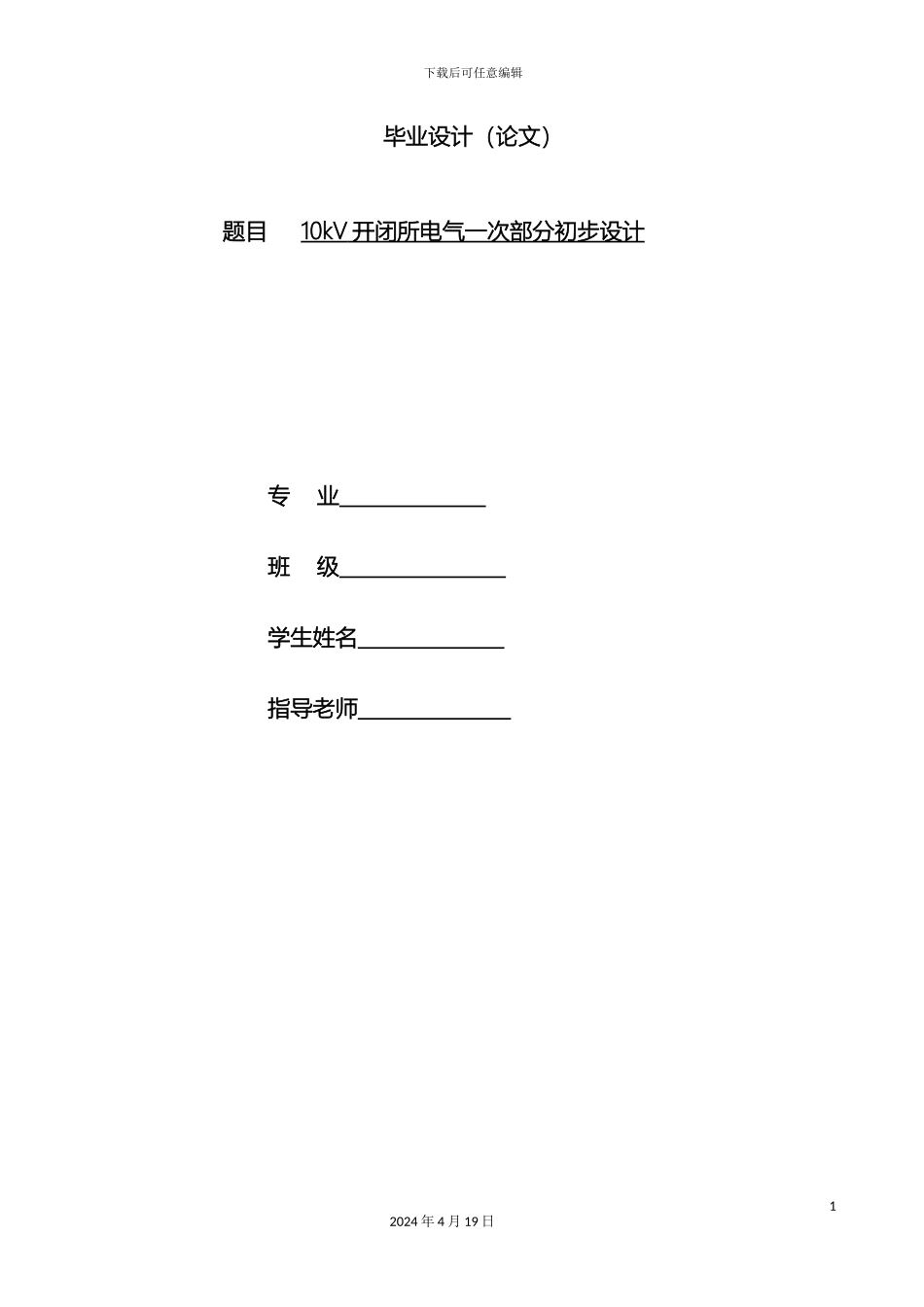

10kV开闭所电气一次部分初步设计--毕业设计_第2页
2/68

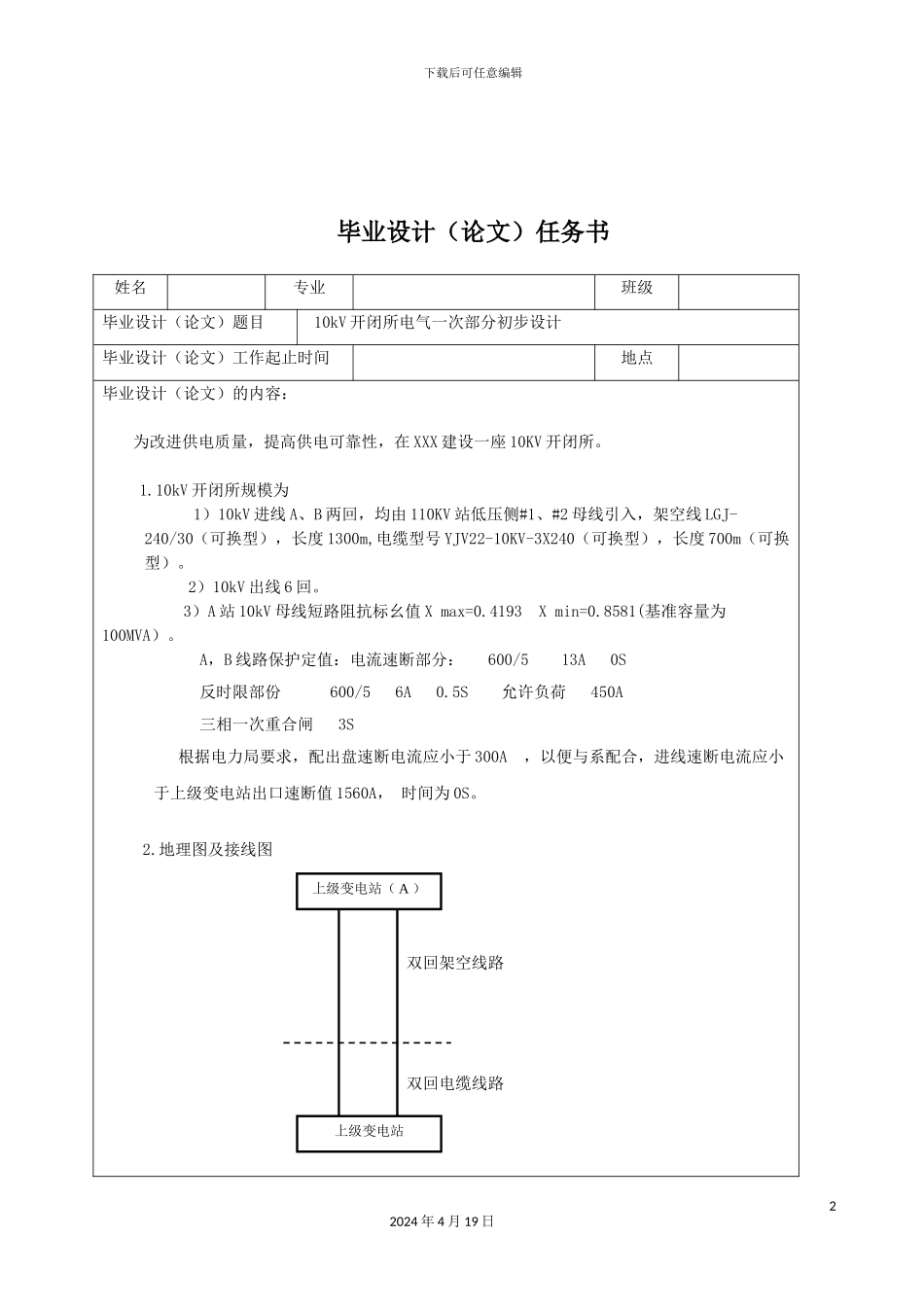

10kV开闭所电气一次部分初步设计--毕业设计_第3页
3/68
下载后可任意编辑10kV 开闭所电气一次部分初步设计--毕业设计12024 年 4 月 19 日下载后可任意编辑毕业设计(论文)题目 10kV 开闭所电气一次部分初步设计 专 业 班 级 学生姓名 指导老师 12024 年 4 月 19 日下载后可任意编辑毕业设计(论文)任务书姓名专业班级毕业设计(论文)题目10kV 开闭所电气一次部分初步设计毕业设计(论文)工作起止时间地点毕业设计(论文)的内容:为改进供电质量,提高供电可靠性,在 XXX 建设一座 10KV 开闭所。1.10kV 开闭所规模为 1)10kV 进线 A、B 两回,均由 110KV 站低压侧#1、#2 母线引入,架空线 LGJ-240/30(可换型),长度 1300m,电缆型号 YJV22-10KV-3X240(可换型),长度 700m(可换型)。 2)10kV 出线 6 回。 3)A 站 10kV 母线短路阻抗标幺值 X max=0.4193 X min=0.8581(基准容量为100MVA)。A,B 线路保护定值:电流速断部分: 600/5 13A 0S 反时限部份 600/5 6A 0.5S 允许负荷 450A 三相一次重合闸 3S根据电力局要求,配出盘速断电流应小于 300A ,以便与系配合,进线速断电流应小于上级变电站出口速断值 1560A, 时间为 0S。2.地理图及接线图22024 年 4 月 19 日上级变电站( A )上级变电站双回架空线路双回电缆线路下载后可任意编辑3.配出负荷如下表:注一类负荷由两回路配出,二类和三类负荷出一路配出,负荷值根据实际可能情况自行选择(相同数据仅可适用于 3 个同学)。配出负荷表毕业设计(论文)的要求:综合运用三年本科学习所获得的专业知识及本人工作中的经验,设计一座 10kV 开闭所。要求电气一次部分完善并给出主要设备型号,二次部分配置完善,并可给出部分整定参数,防雷及过压部分说明其规划,综合部分按本人实际工作经验完成。如下:1.开闭所一次接线确定;2.开闭所短路电流计算:3.开闭所主要一次设备选择;4.开闭所继电保护配置;5.开闭所防雷规划。 要求在老师辅导下、同学间相互讨论的基础上独立完成,严禁抄袭、剽窃她人设计成果。 32024 年 4 月 19 日序号配出线名称配电容量(kVA)额度电流(A)电流互感器变比负荷类型电缆长度(km)1水源变xxxxxx2xx2配电变xxxxxx23分厂变xxxxxx1xx4住宅区xxxxxx3xx5所用电xxxxxx6服务公司xxxxxx3xx7车间变xxxxxx2xx8配电变xxxxxx3下载后可任意编辑摘要:本毕业论文主要论述了 10KV 开闭所的功能、设置原则、主接线方式及主要设备的选择,对 ...
