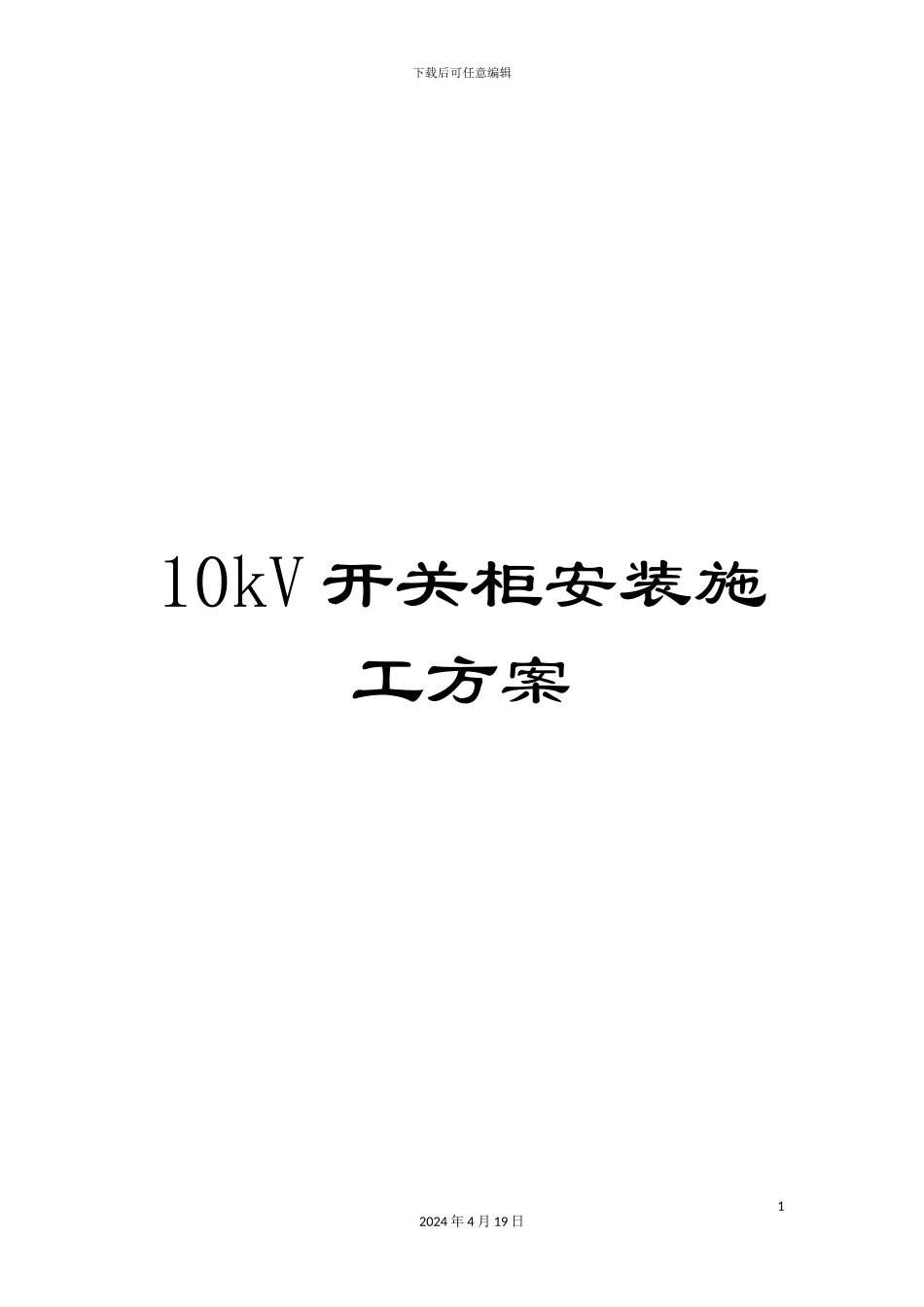

下载后可任意编辑10kV 开关柜安装施工方案12024 年 4 月 19 日下载后可任意编辑 高压开关柜安装施工方案1、 编写依据1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔 〕1515号2、国家电网公司基建质量管理规定（基建/2）112- 3、国家电网公司输变电工程优质工程评定管理办法国网（基建/3）182- 4、国家电网公司输变电工程验收管理办法国网（基建/3）188- 5、国家电网公司输变电工程标准工艺管理办法国网（基建/3）186- 6、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3）189- 7、关于深化标准工艺讨论与应用工作的重点措施和关于创优工作22024 年 4 月 19 日下载后可任意编辑的重点措施基建质量〔 〕20号8、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔 〕19号9、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔 〕290号10、电气装置安装工程质量检验及评定规程DL/TT5161.1-5161.17- 11、接地装置冲击特性参数测试导则DL/T 266- 12、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法2、工程概况10kV 部分： 1、主变进线开关柜二面，电容器出线开关柜八面，站用变出线开关柜二面，PT开关柜二面，出线柜八面，分段柜三面。采纳单32024 年 4 月 19 日下载后可任意编辑母线分段接线。 2 、10KV 并联补偿电容器组 2×(4×10008)KVar。,分别接于 10kV Ⅱ、Ⅲ段母线上，每段母线 4 组，本期上两组 站用变两台，分别接于 10kV Ⅱ、Ⅲ段母线上。3、作业准备3.1 施工组织机构项目经理：罗正洪 技术负责人：杨长民 质量负责人：刘伟 安全员：冯建国 施工负责人：冯建敏42024 年 4 月 19 日项目经理施工负责人（）（）质安负责人技术负责人安全员材料员电气安装班组资料员下载后可任意编辑3.2 人员配备表-2 施工人员配置工序名称 工作人数 负责人施工前准备 5 冯建敏基础检查、开箱检查 7 冯建敏盘柜就位安装 10 冯建敏母线安装 断路器、刀闸调整 10 冯建敏注:作业人数根据具体工程量规模配备。3.3 工器具及仪器仪表配置 表-3 主要工器具及仪器仪表配置序号名称规格/编号单位数量备注1液压叉车3T台12吊车16T台13沟通焊机380V台14冲击钻台15移动式电源盘220V只16经纬仪台17套筒扳手套18力矩扳手把29棘轮扳手把210吊带8m对211钢卷尺50m把112短木方5cm 厚根若干临时支垫13短木方10cm...
