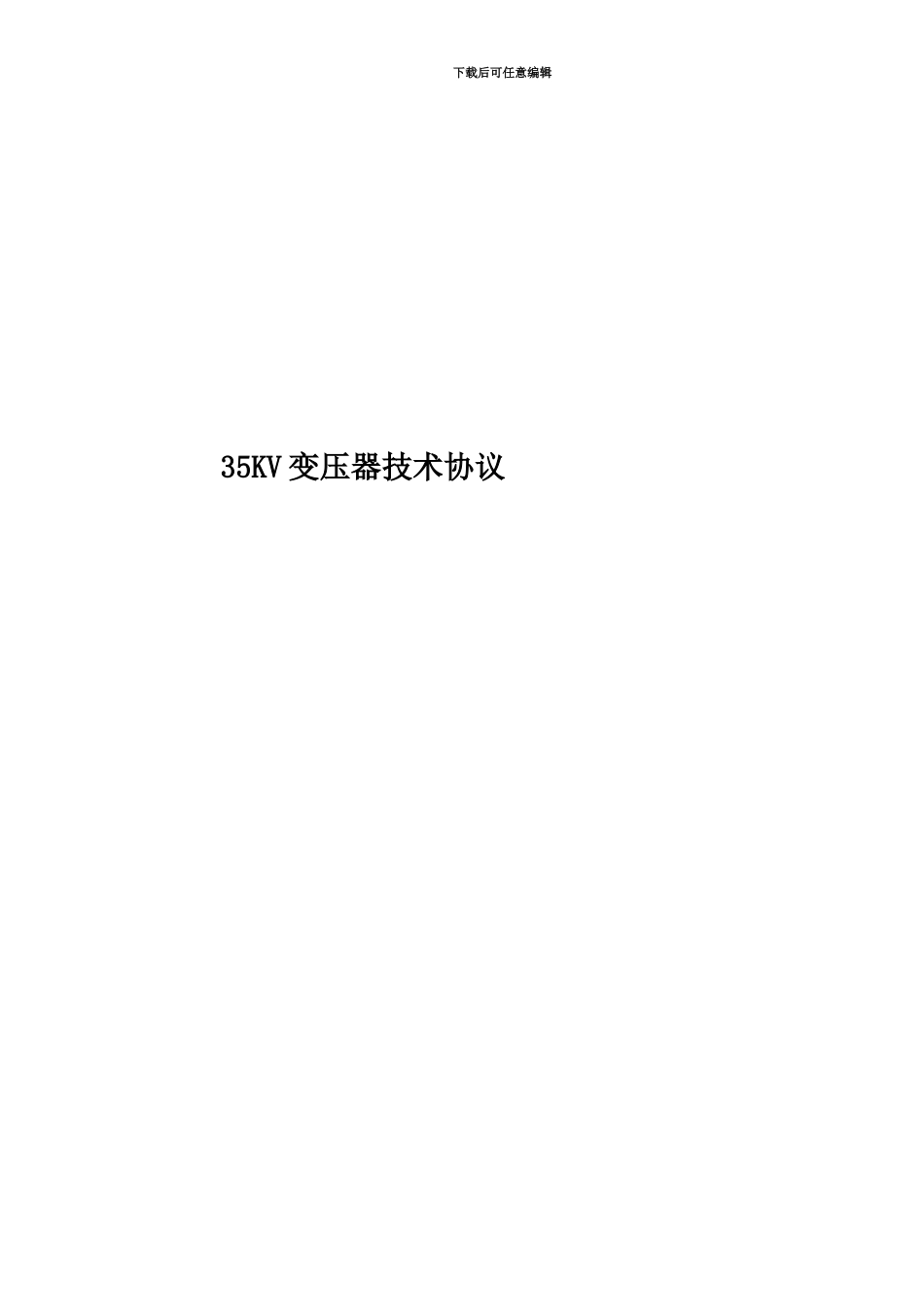

35KV变压器技术协议VIP专享

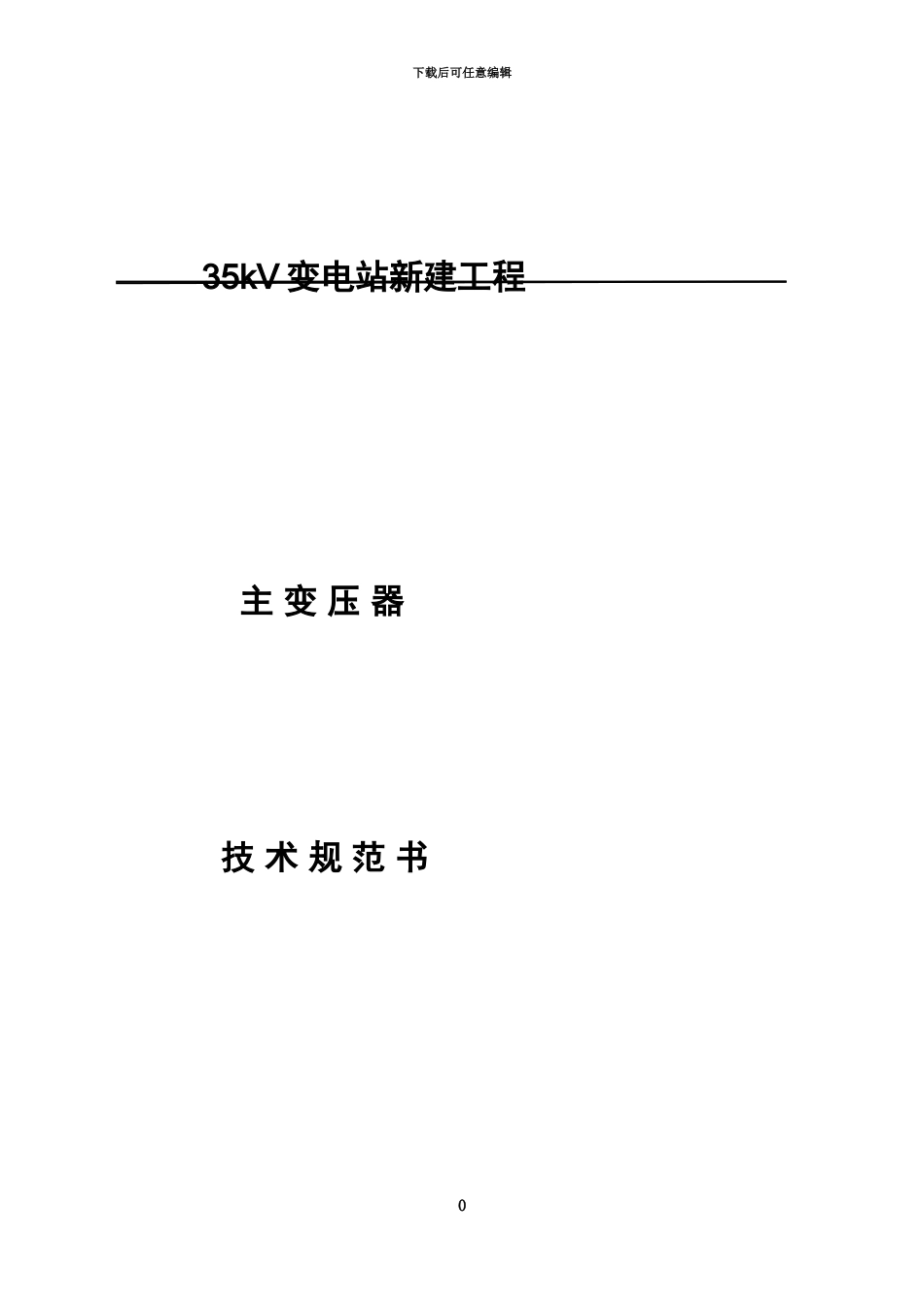

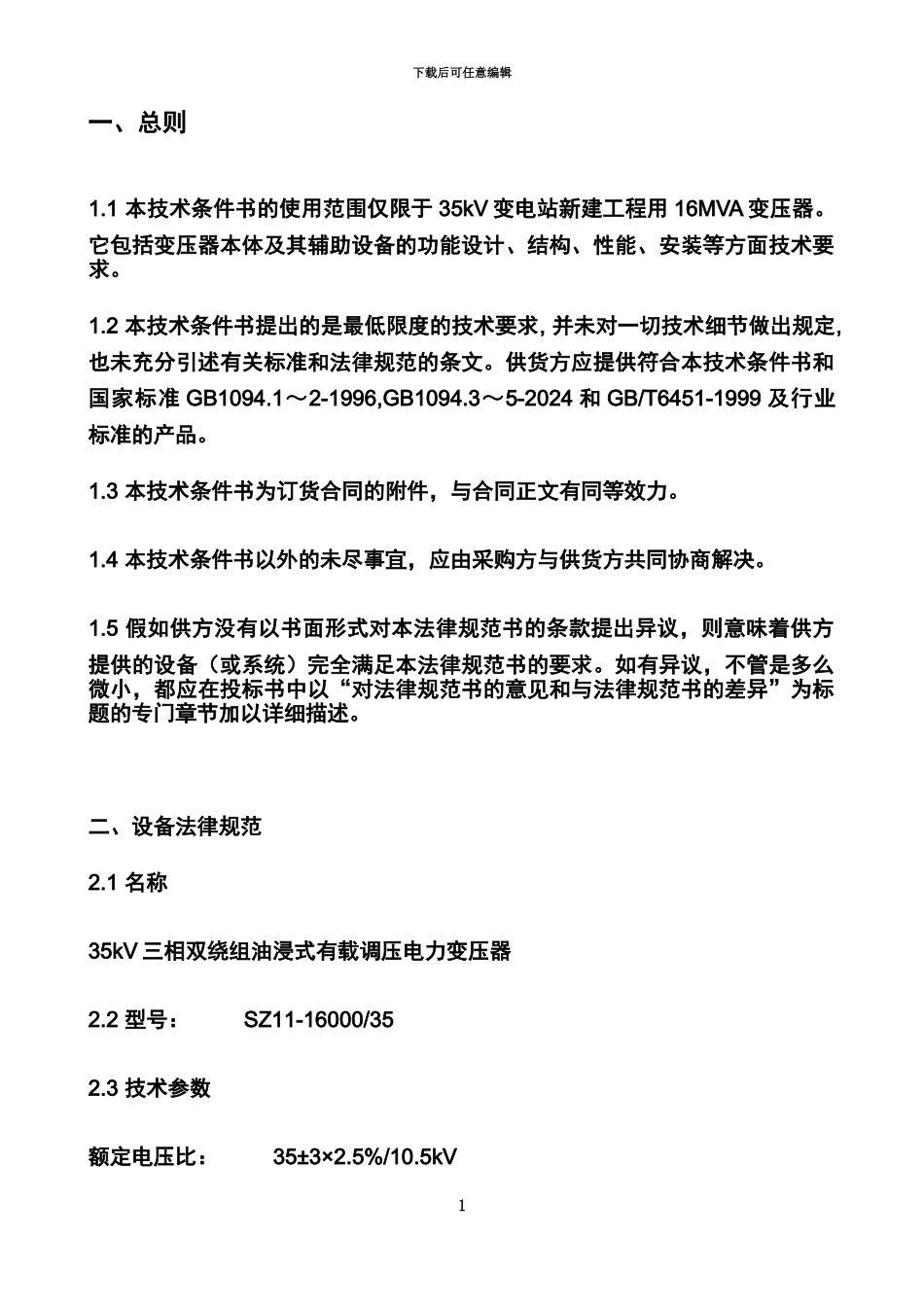

下载后可任意编辑35KV 变压器技术协议下载后可任意编辑 35kV 变电站新建工程 主 变 压 器 技 术 规 范 书0下载后可任意编辑一、总则1.1 本技术条件书的使用范围仅限于 35kV 变电站新建工程用 16MVA 变压器。它包括变压器本体及其辅助设备的功能设计、结构、性能、安装等方面技术要求。1.2 本技术条件书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和法律规范的条文。供货方应提供符合本技术条件书和国家标准 GB1094.1～2-1996,GB1094.3～5-2024 和 GB/T6451-1999 及行业标准的产品。1.3 本技术条件书为订货合同的附件，与合同正文有同等效力。1.4 本技术条件书以外的未尽事宜，应由采购方与供货方共同协商解决。1.5 假如供方没有以书面形式对本法律规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本法律规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对法律规范书的意见和与法律规范书的差异”为标题的专门章节加以详细描述。二、设备法律规范2.1 名称35kV 三相双绕组油浸式有载调压电力变压器2.2 型号： SZ11-16000/352.3 技术参数额定电压比： 35±3×2.5%/10.5kV1下载后可任意编辑最高工作电压： 40.5kV额定容量： 16MVA额定频率： 50Hz结线组别： YNd11阻抗电压（Uk%）：高---低： 8% (误差不得超过规定值的 3%) 套管为防污型,套管接线端子为佛手夹中性点运行方式：中性点不接地 三、设备的运行环境条件3.1 本设备安装于室外3.2 海拔高度： 不超过 1000m3.3 地震烈度： 8 度3.4 使用条件：3.4.1 环境温度：最高气温： +40℃最高日平均气温： +33℃最高年平均气温： +20℃2下载后可任意编辑最低气温： -25℃最大日温差： 25℃3.4.2 复冰厚度： 10mm3.4.3 最大风速： 35m/s3.4.4 污秽等级：室外按Ⅳ级污秽地区考虑,外绝缘爬电比距应≥25mm/kV。四、技术要求：4.1 过负荷能力4.1.1 短时过负荷能力及过负荷运行时间按《油浸变压器负载导则》有关规定。4.2 工频电压升高时运行持续时间变压器对于额定电压的短时工频电压升高倍数的持续时间应符合下表： 负荷状况项 目空载满载工 频 电压 升 高倍数相 3 相相 3 地1.11.051.11.251.501.583下载后可任意编辑1.11.051.11.251.902.00持续时间连续连续20min20s1s0.1s4下载后可任意编辑4.3 承受短路的能力：变压器应能承受短路电流作用，而无机械和热损伤(按国...
