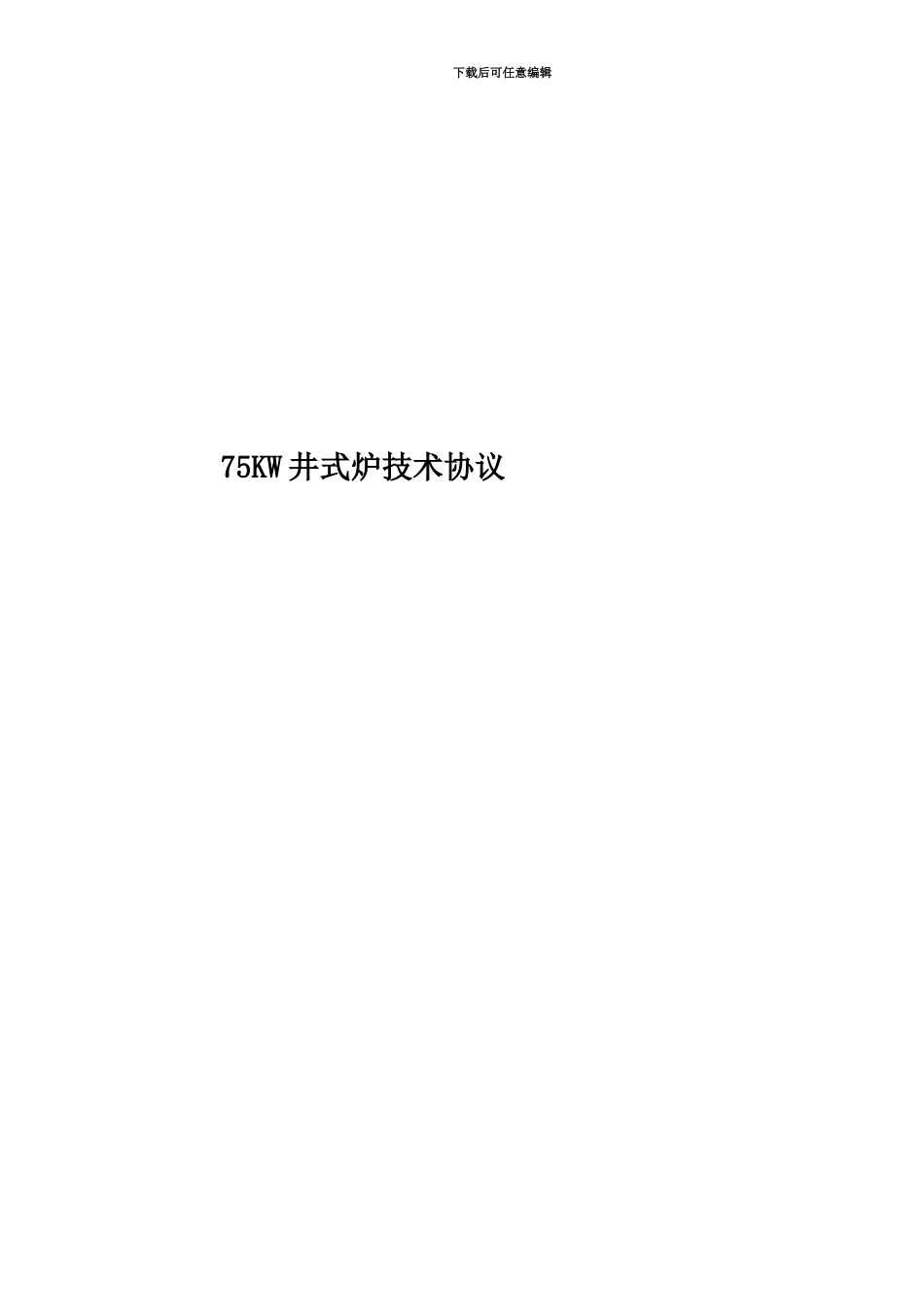

75KW井式炉技术协议

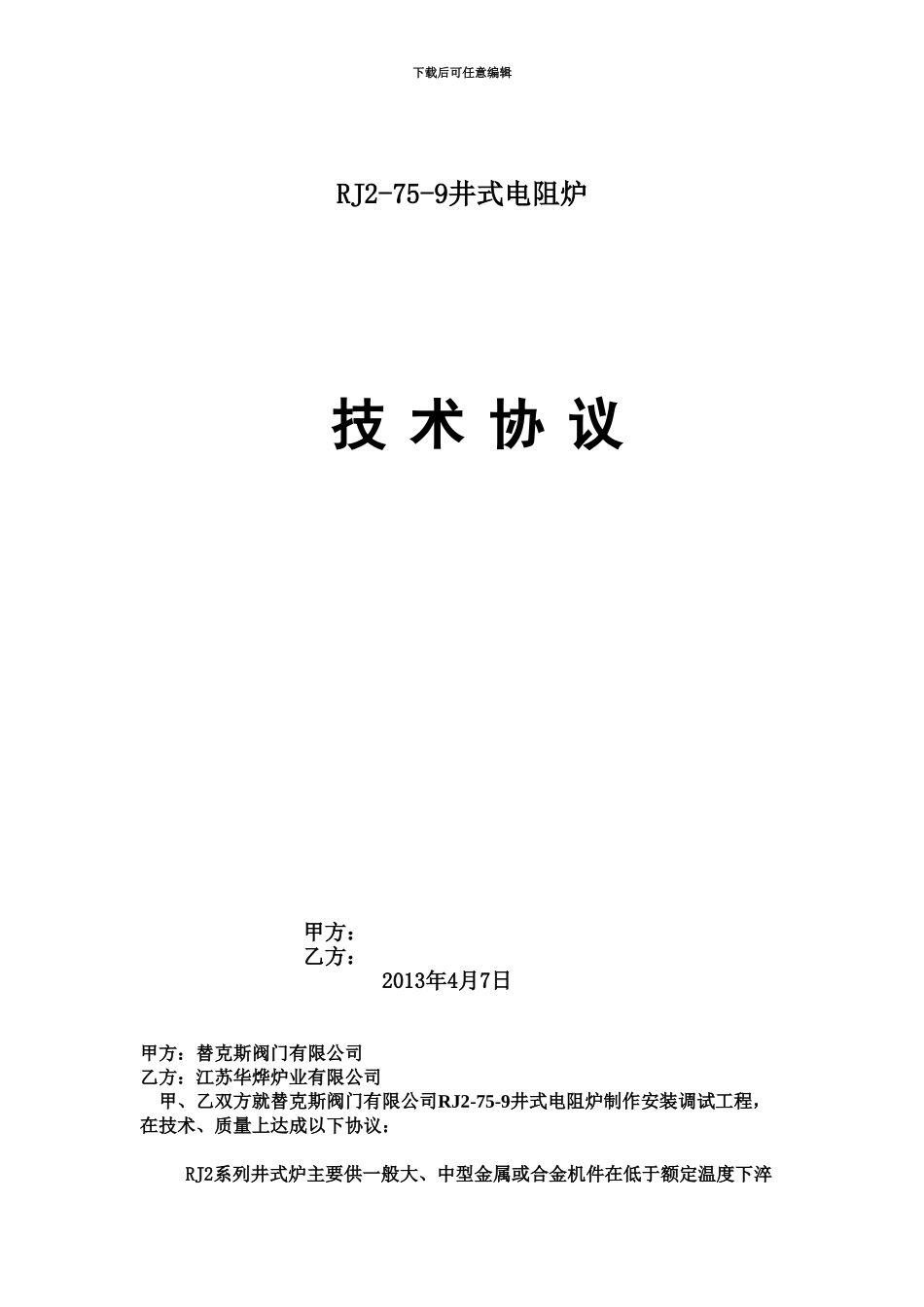

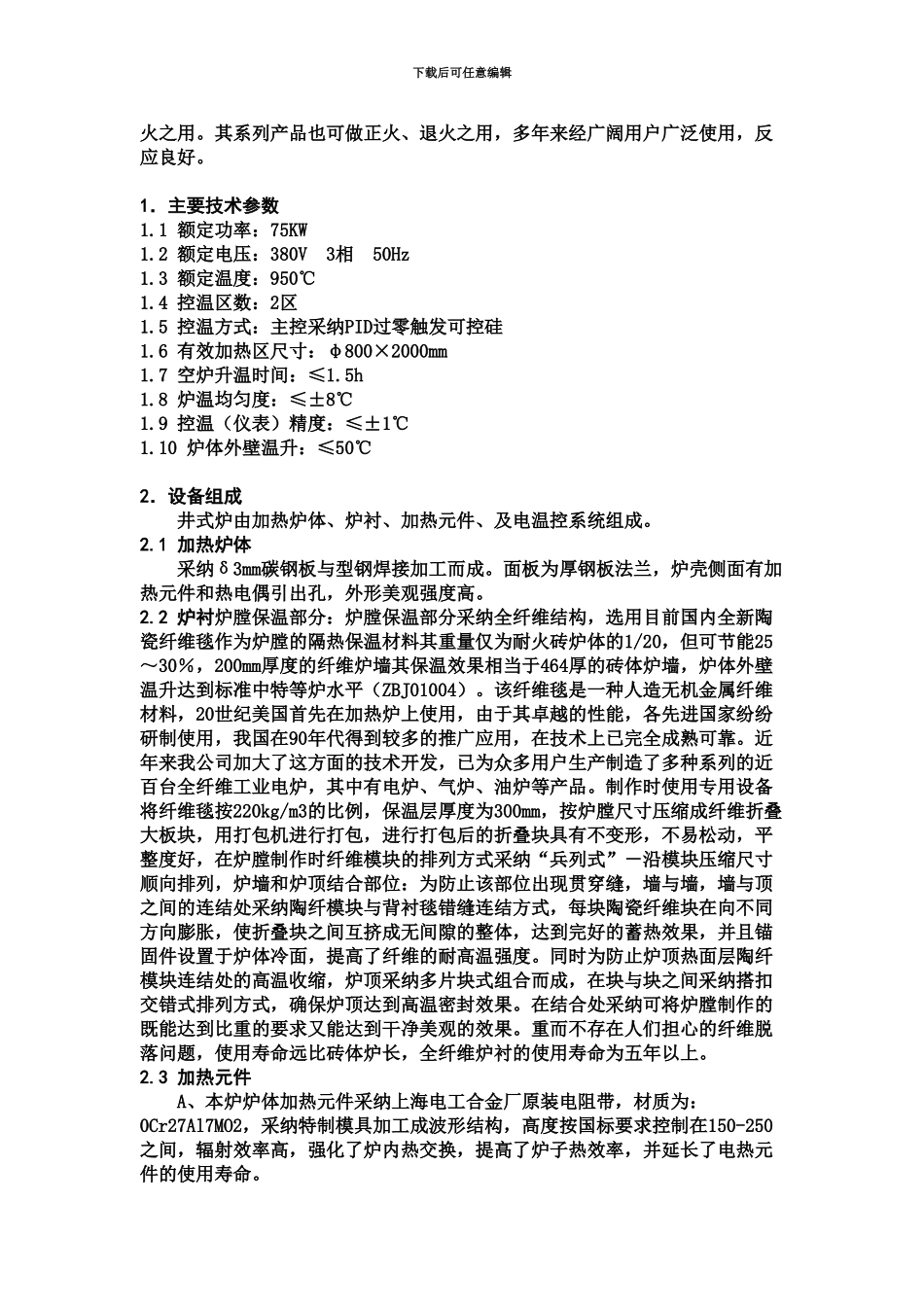

下载后可任意编辑75KW 井式炉技术协议下载后可任意编辑RJ2-75-9井式电阻炉技 术 协 议 甲方： 乙方： 2013年4月7日甲方：替克斯阀门有限公司乙方：江苏华烨炉业有限公司 甲、乙双方就替克斯阀门有限公司RJ2-75-9井式电阻炉制作安装调试工程，在技术、质量上达成以下协议：RJ2系列井式炉主要供一般大、中型金属或合金机件在低于额定温度下淬下载后可任意编辑火之用。其系列产品也可做正火、退火之用，多年来经广阔用户广泛使用，反应良好。1．主要技术参数1.1 额定功率：75KW1.2 额定电压：380V 3相 50Hz1.3 额定温度：950℃1.4 控温区数：2区1.5 控温方式：主控采纳PID过零触发可控硅1.6 有效加热区尺寸：φ800×2000mm1.7 空炉升温时间：≤1.5h1.8 炉温均匀度：≤±8℃1.9 控温（仪表）精度：≤±1℃1.10 炉体外壁温升：≤50℃2．设备组成井式炉由加热炉体、炉衬、加热元件、及电温控系统组成。2.1 加热炉体采纳δ3mm碳钢板与型钢焊接加工而成。面板为厚钢板法兰，炉壳侧面有加热元件和热电偶引出孔，外形美观强度高。2.2 炉衬炉膛保温部分：炉膛保温部分采纳全纤维结构，选用目前国内全新陶瓷纤维毯作为炉膛的隔热保温材料其重量仅为耐火砖炉体的1/20，但可节能25～30％，200mm厚度的纤维炉墙其保温效果相当于464厚的砖体炉墙，炉体外壁温升达到标准中特等炉水平（ZBJ01004）。该纤维毯是一种人造无机金属纤维材料，20世纪美国首先在加热炉上使用，由于其卓越的性能，各先进国家纷纷研制使用，我国在90年代得到较多的推广应用，在技术上已完全成熟可靠。近年来我公司加大了这方面的技术开发，已为众多用户生产制造了多种系列的近百台全纤维工业电炉，其中有电炉、气炉、油炉等产品。制作时使用专用设备将纤维毯按220kg/m3的比例，保温层厚度为300mm，按炉膛尺寸压缩成纤维折叠大板块，用打包机进行打包，进行打包后的折叠块具有不变形，不易松动，平整度好，在炉膛制作时纤维模块的排列方式采纳“兵列式”－沿模块压缩尺寸顺向排列，炉墙和炉顶结合部位：为防止该部位出现贯穿缝，墙与墙，墙与顶之间的连结处采纳陶纤模块与背衬毯错缝连结方式，每块陶瓷纤维块在向不同方向膨胀，使折叠块之间互挤成无间隙的整体，达到完好的蓄热效果，并且锚固件设置于炉体冷面，提高了纤维的耐高温强度。同时为防止炉顶热面层陶纤模块连结处的高温收缩，炉顶采纳多片块式组合而成，在块与块之间采纳搭扣交错式排列方式，确保炉顶达到高温...
