AIBUS及MODBUS通讯协议说明V80

AIBUS及MODBUS通讯协议说明V80_第1页
1/7

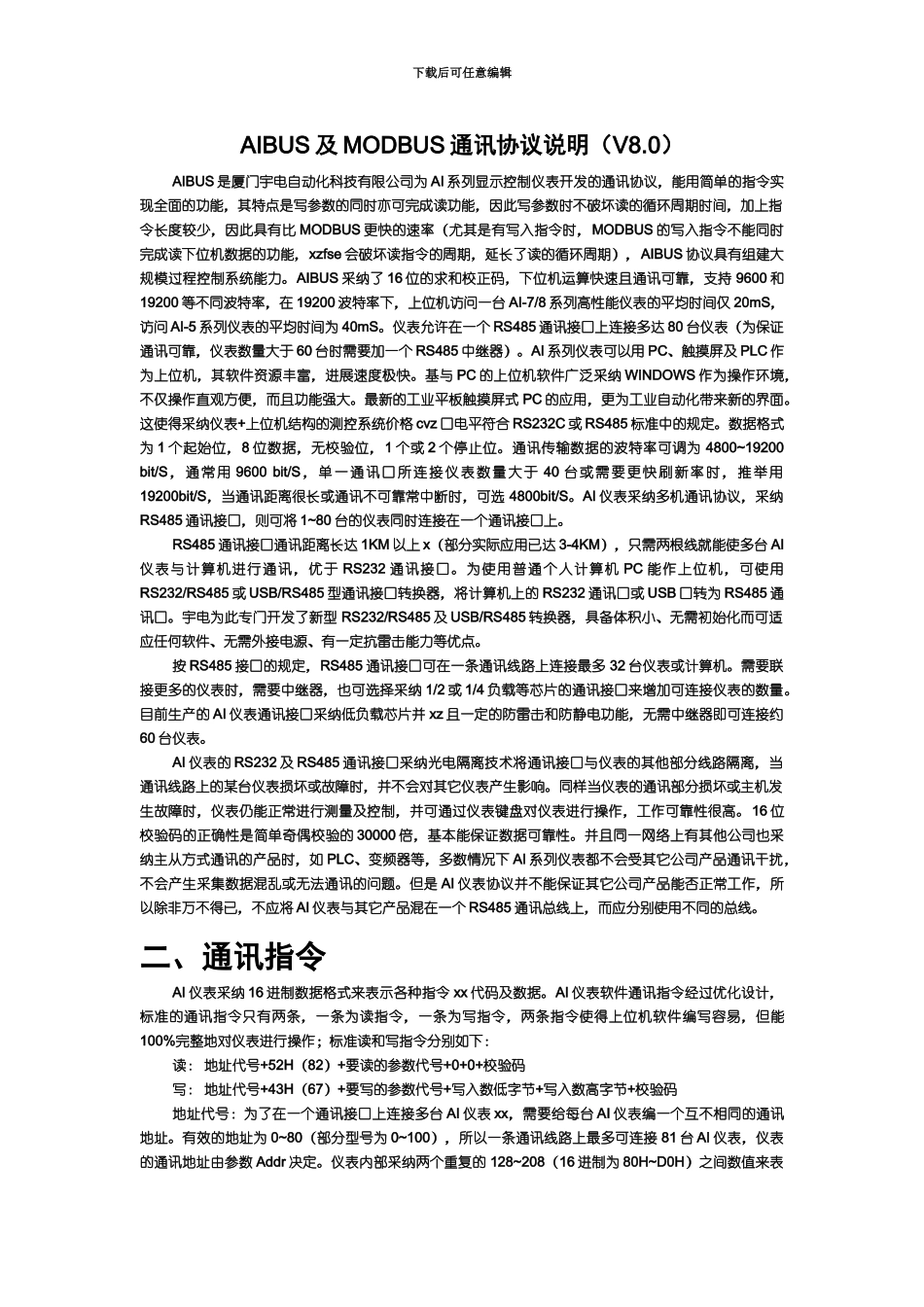

AIBUS及MODBUS通讯协议说明V80_第2页
2/7

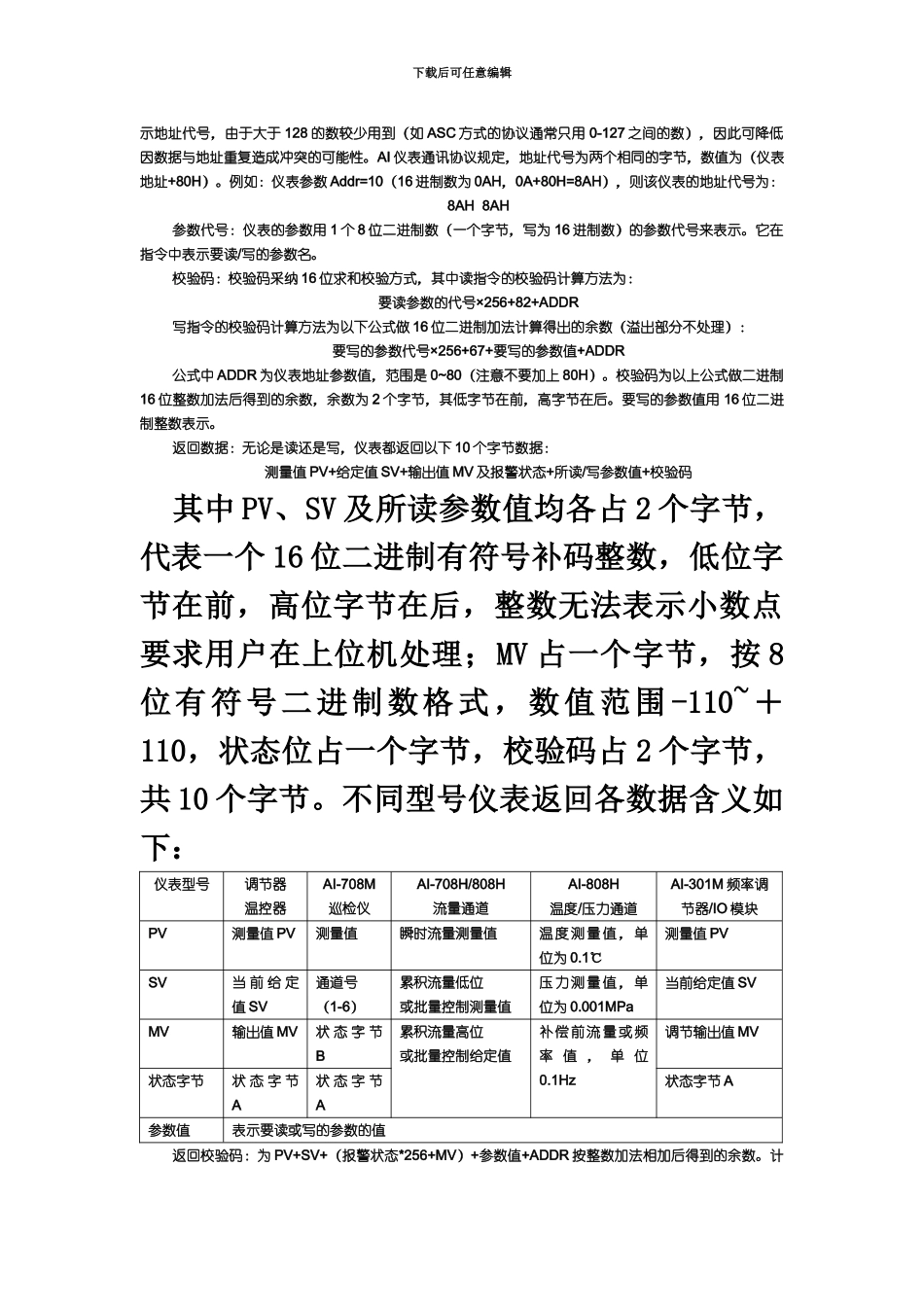

AIBUS及MODBUS通讯协议说明V80_第3页
3/7
下载后可任意编辑AIBUS 及 MODBUS 通讯协议说明 V80下载后可任意编辑AIBUS 及 MODBUS 通讯协议说明(V8.0)AIBUS 是厦门宇电自动化科技有限公司为 AI 系列显示控制仪表开发的通讯协议,能用简单的指令实现全面的功能,其特点是写参数的同时亦可完成读功能,因此写参数时不破坏读的循环周期时间,加上指令长度较少,因此具有比 MODBUS 更快的速率(尤其是有写入指令时,MODBUS 的写入指令不能同时完成读下位机数据的功能,xzfse 会破坏读指令的周期,延长了读的循环周期),AIBUS 协议具有组建大规模过程控制系统能力。AIBUS 采纳了 16 位的求和校正码,下位机运算快速且通讯可靠,支持 9600 和19200 等不同波特率,在 19200 波特率下,上位机访问一台 AI-7/8 系列高性能仪表的平均时间仅 20mS,访问 AI-5 系列仪表的平均时间为 40mS。仪表允许在一个 RS485 通讯接口上连接多达 80 台仪表(为保证通讯可靠,仪表数量大于 60 台时需要加一个 RS485 中继器)。AI 系列仪表可以用 PC、触摸屏及 PLC 作为上位机,其软件资源丰富,进展速度极快。基与 PC 的上位机软件广泛采纳 WINDOWS 作为操作环境,不仅操作直观方便,而且功能强大。最新的工业平板触摸屏式 PC 的应用,更为工业自动化带来新的界面。这使得采纳仪表+上位机结构的测控系统价格 cvz 口电平符合 RS232C 或 RS485 标准中的规定。数据格式为 1 个起始位,8 位数据,无校验位,1 个或 2 个停止位。通讯传输数据的波特率可调为 4800~19200 bit/S,通常用 9600 bit/S,单一通讯口所连接仪表数量大于 40 台或需要更快刷新率时,推举用19200bit/S,当通讯距离很长或通讯不可靠常中断时,可选 4800bit/S。AI 仪表采纳多机通讯协议,采纳RS485 通讯接口,则可将 1~80 台的仪表同时连接在一个通讯接口上。RS485 通讯接口通讯距离长达 1KM 以上 x(部分实际应用已达 3-4KM),只需两根线就能使多台 AI仪表与计算机进行通讯,优于 RS232 通讯接口。为使用普通个人计算机 PC 能作上位机,可使用RS232/RS485 或 USB/RS485 型通讯接口转换器,将计算机上的 RS232 通讯口或 USB 口转为 RS485 通讯口。宇电为此专门开发了新型 RS232/RS485 及 USB/RS485 转换器,具备体积小、无需初始化而可适应任何软件、无需外接电源、有一定抗雷击能力等优点。按 RS485 接口的规定,RS485 通讯接口可在一条通讯线路上...
