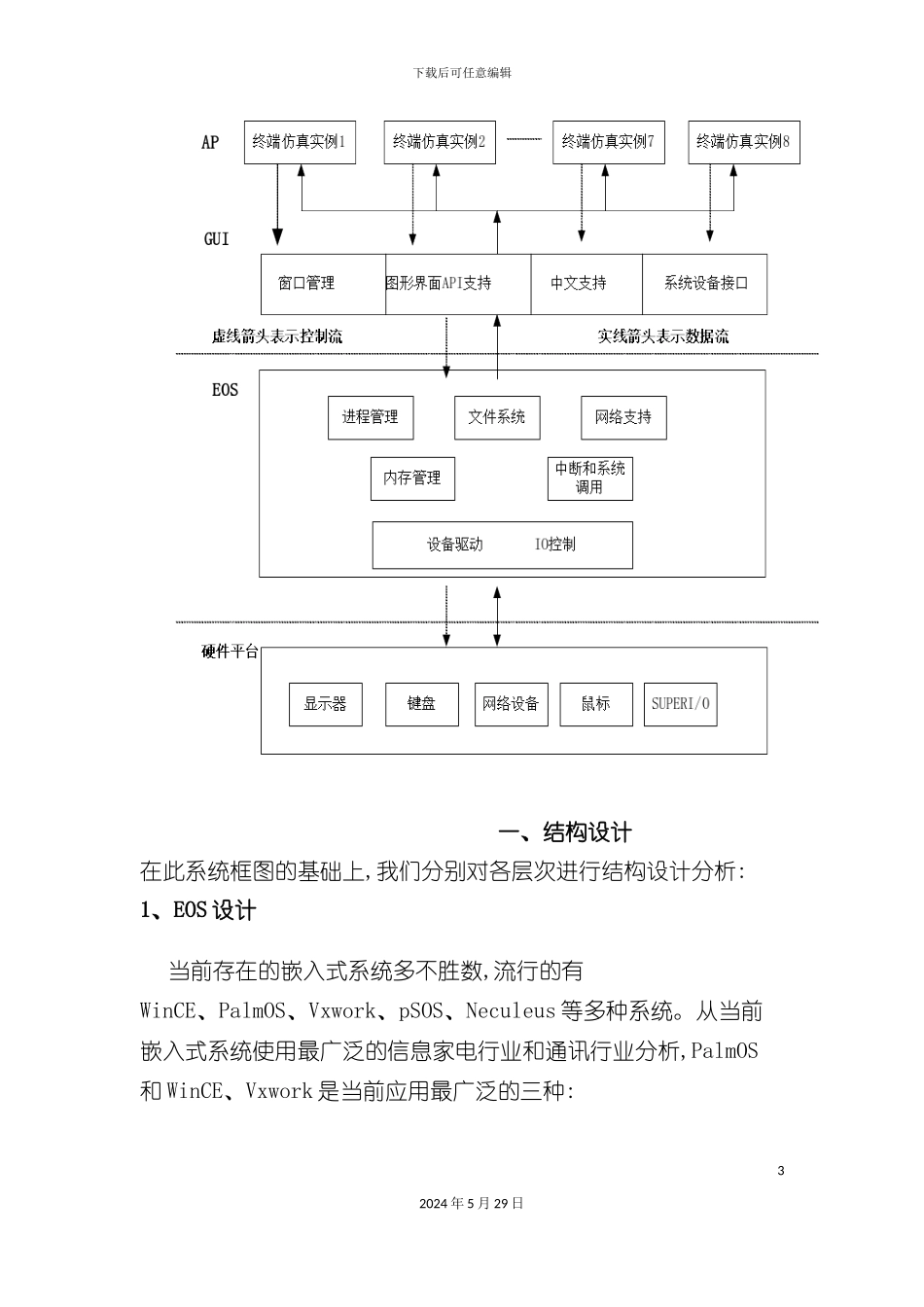

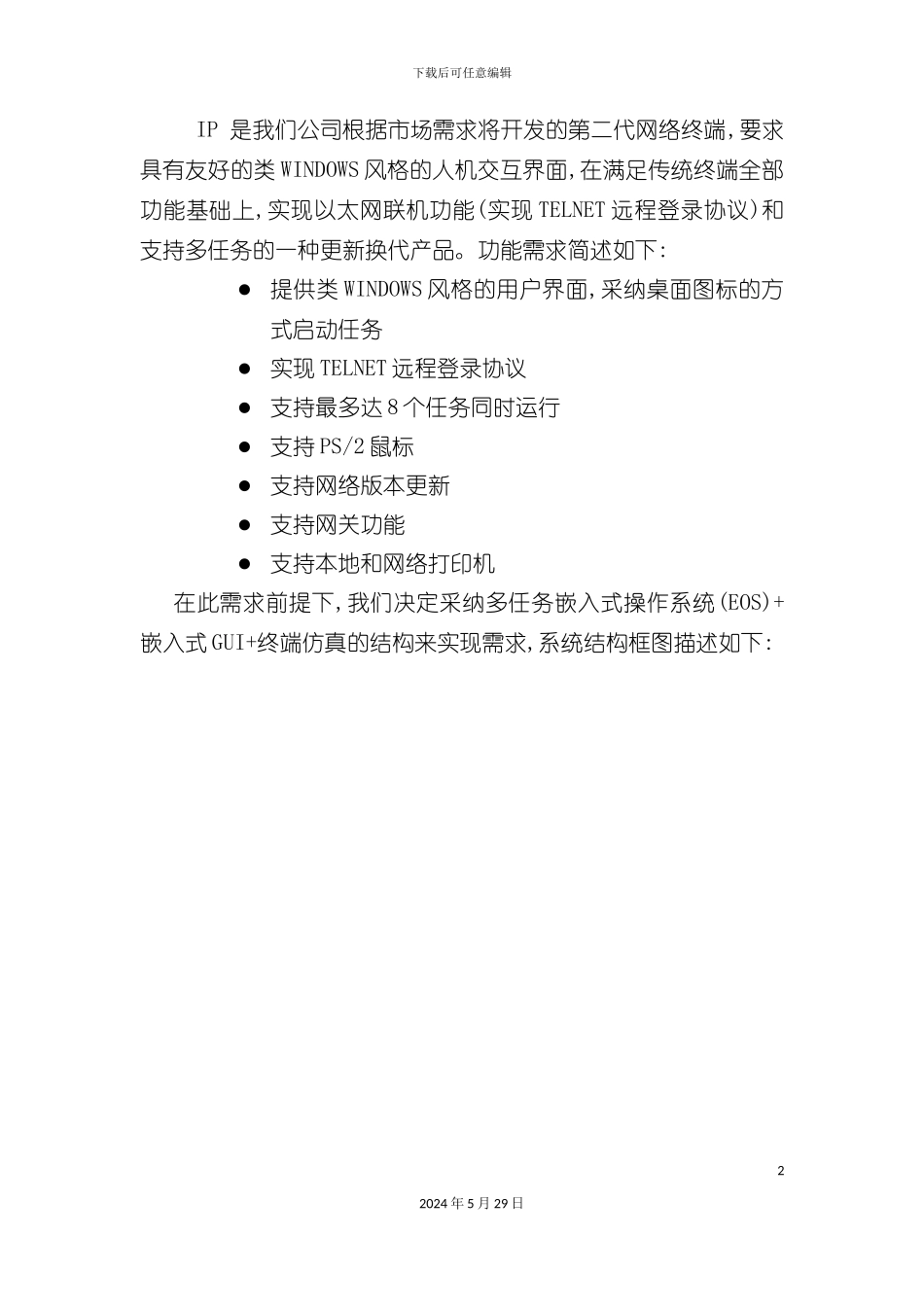

下载后可任意编辑IP 网络终端系统方案概要设计12024 年 5 月 29 日下载后可任意编辑IP 是我们公司根据市场需求将开发的第二代网络终端,要求具有友好的类 WINDOWS 风格的人机交互界面,在满足传统终端全部功能基础上,实现以太网联机功能(实现 TELNET 远程登录协议)和支持多任务的一种更新换代产品。功能需求简述如下:提供类 WINDOWS 风格的用户界面,采纳桌面图标的方式启动任务实现 TELNET 远程登录协议支持最多达 8 个任务同时运行支持 PS/2 鼠标支持网络版本更新支持网关功能支持本地和网络打印机在此需求前提下,我们决定采纳多任务嵌入式操作系统(EOS)+嵌入式 GUI+终端仿真的结构来实现需求,系统结构框图描述如下:22024 年 5 月 29 日下载后可任意编辑 一、结构设计在此系统框图的基础上,我们分别对各层次进行结构设计分析:1、EOS 设计当前存在的嵌入式系统多不胜数,流行的有WinCE、PalmOS、Vxwork、pSOS、Neculeus 等多种系统。从当前嵌入式系统使用最广泛的信息家电行业和通讯行业分析,PalmOS和 WinCE、Vxwork 是当前应用最广泛的三种:32024 年 5 月 29 日下载后可任意编辑Windows CE:Microsoft Windows CE 是一个简洁的,高效率的多平台操作系统。它不是削减的 Windows95 版本,而是从整体上为有限资源的平台设计的多线程,完整优先权,多任务的操作系统。它的模块化设计允许它对于从掌上电脑到专用的工业控制器的用户电子设备进行定制,但 WinCE 是非开放性操作系统,使第三方很难实现产品的定制,嵌入式操作系统追求高效、节能,而 WinCE在这方面是笨拙的,它占用过多的内存,应用程序庞大,而且入门费和许可费较高,使得整个产品的成本急剧上升。因此WinCE 多用于从高档的产品。VxWorks:VxWorks 所在的公司 WindRiver 兼并了 pSOS 的 ISI 公司,使得该公司现在有两大 RTOS 系统。VxWorks 是当前嵌入式系统领域中使用最广泛,市场占有率最高的系统。它支持多种处理器,如x86,i960,Sun Sparc,Motorola MC68xxx,MIPS RX000,POWER PC 等等。使用的是和 UNIX 不兼容的环境,大多数的 VxWorks API 是专有的。采纳 GNU 的编译和调试器。pSOS:ISI 公司已经被 WinRiver 公司兼并,现在是属于 WindRiver公司的产品。这个系统是一个模块化,高性能的实时操作系统,专为嵌入式微处理器设计,提供一个完全多任务环境,在定制的或是商业化的硬件上提供高性能和搞可靠性。能够让开...
