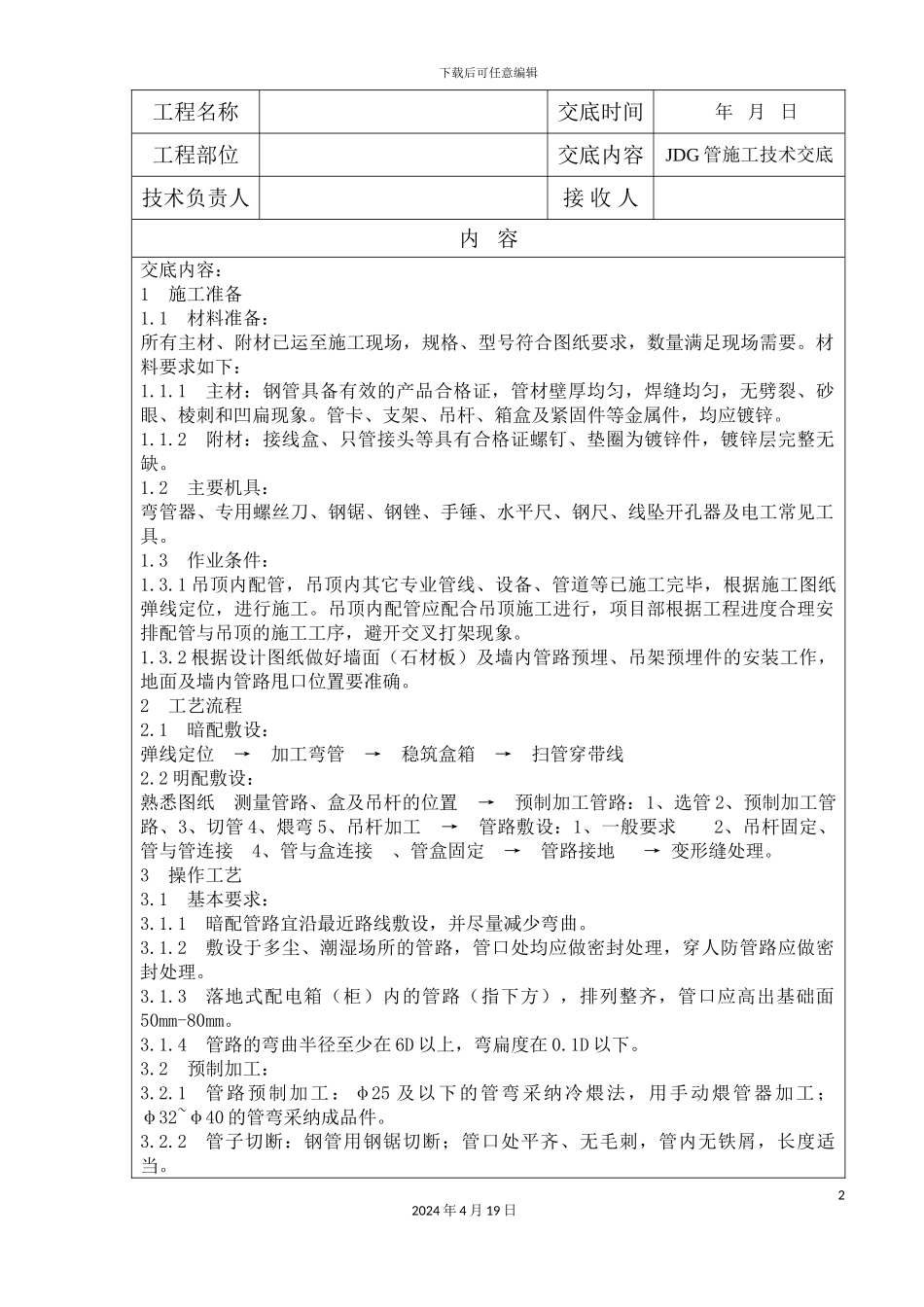

下载后可任意编辑JDG 线管技术交底12024 年 4 月 19 日下载后可任意编辑工程名称交底时间 年 月 日工程部位交底内容JDG 管施工技术交底技术负责人接 收 人内 容交底内容： 1 施工准备 1.1 材料准备： 所有主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。材料要求如下： 1.1.1 主材：钢管具备有效的产品合格证，管材壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。管卡、支架、吊杆、箱盒及紧固件等金属件，均应镀锌。 1.1.2 附材：接线盒、只管接头等具有合格证螺钉、垫圈为镀锌件，镀锌层完整无缺。 1.2 主要机具： 弯管器、专用螺丝刀、钢锯、钢锉、手锤、水平尺、钢尺、线坠开孔器及电工常见工具。 1.3 作业条件： 1.3.1 吊顶内配管，吊顶内其它专业管线、设备、管道等已施工完毕，根据施工图纸弹线定位，进行施工。吊顶内配管应配合吊顶施工进行，项目部根据工程进度合理安排配管与吊顶的施工工序，避开交叉打架现象。 1.3.2 根据设计图纸做好墙面（石材板）及墙内管路预埋、吊架预埋件的安装工作，地面及墙内管路甩口位置要准确。 2 工艺流程 2.1 暗配敷设： 弹线定位 → 加工弯管 → 稳筑盒箱 → 扫管穿带线 2.2 明配敷设： 熟悉图纸 测量管路、盒及吊杆的位置 → 预制加工管路：1、选管 2、预制加工管路、3、切管 4、煨弯 5、吊杆加工 → 管路敷设：1、一般要求 2、吊杆固定、管与管连接 4、管与盒连接 、管盒固定 → 管路接地 → 变形缝处理。3 操作工艺 3.1 基本要求： 3.1.1 暗配管路宜沿最近路线敷设，并尽量减少弯曲。 3.1.2 敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理。 3.1.3 落地式配电箱（柜）内的管路（指下方），排列整齐，管口应高出基础面50mm-80mm。 3.1.4 管路的弯曲半径至少在 6D 以上，弯扁度在 0.1D 以下。 3.2 预制加工： 3.2.1 管路预制加工： φ25 及以下的管弯采纳冷煨法，用手动煨管器加工；φ32~φ40 的管弯采纳成品件。 3.2.2 管子切断：钢管用钢锯切断；管口处平齐、无毛刺，管内无铁屑，长度适当。 22024 年 4 月 19 日下载后可任意编辑工程名称交底时间 年 月 日工程部位交底内容JDG 管施工技术交底技术负责人接 收 人3.2.3 盒、箱用成品件。 3.3 测量管路、盒及吊杆的位置 3.3.1 根据电气设计图纸以土建吊顶的水平高程线为基础并与其它...
