JC钢筋绑扎技术交底

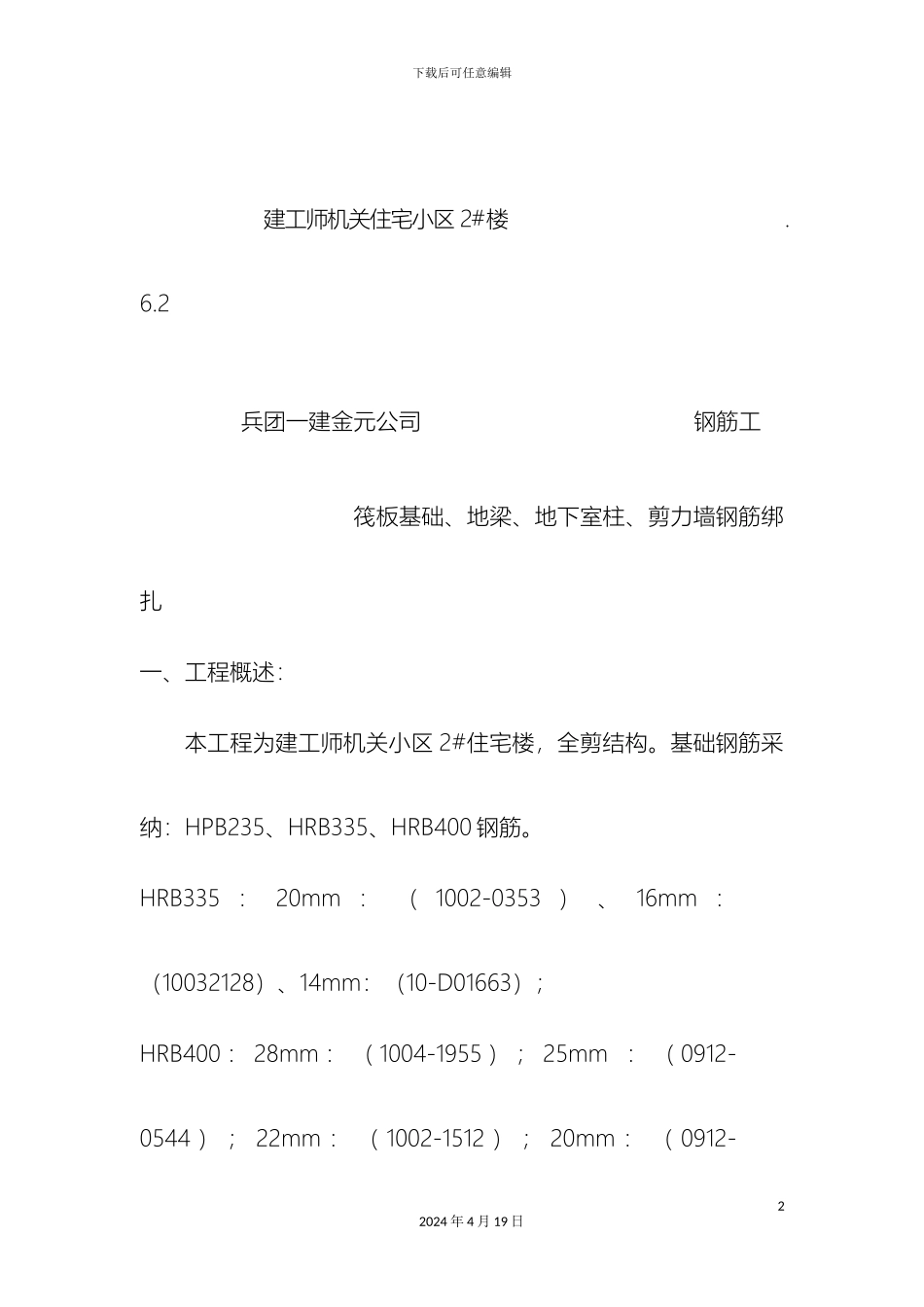

JC钢筋绑扎技术交底_第1页
1/17
JC钢筋绑扎技术交底_第2页
2/17

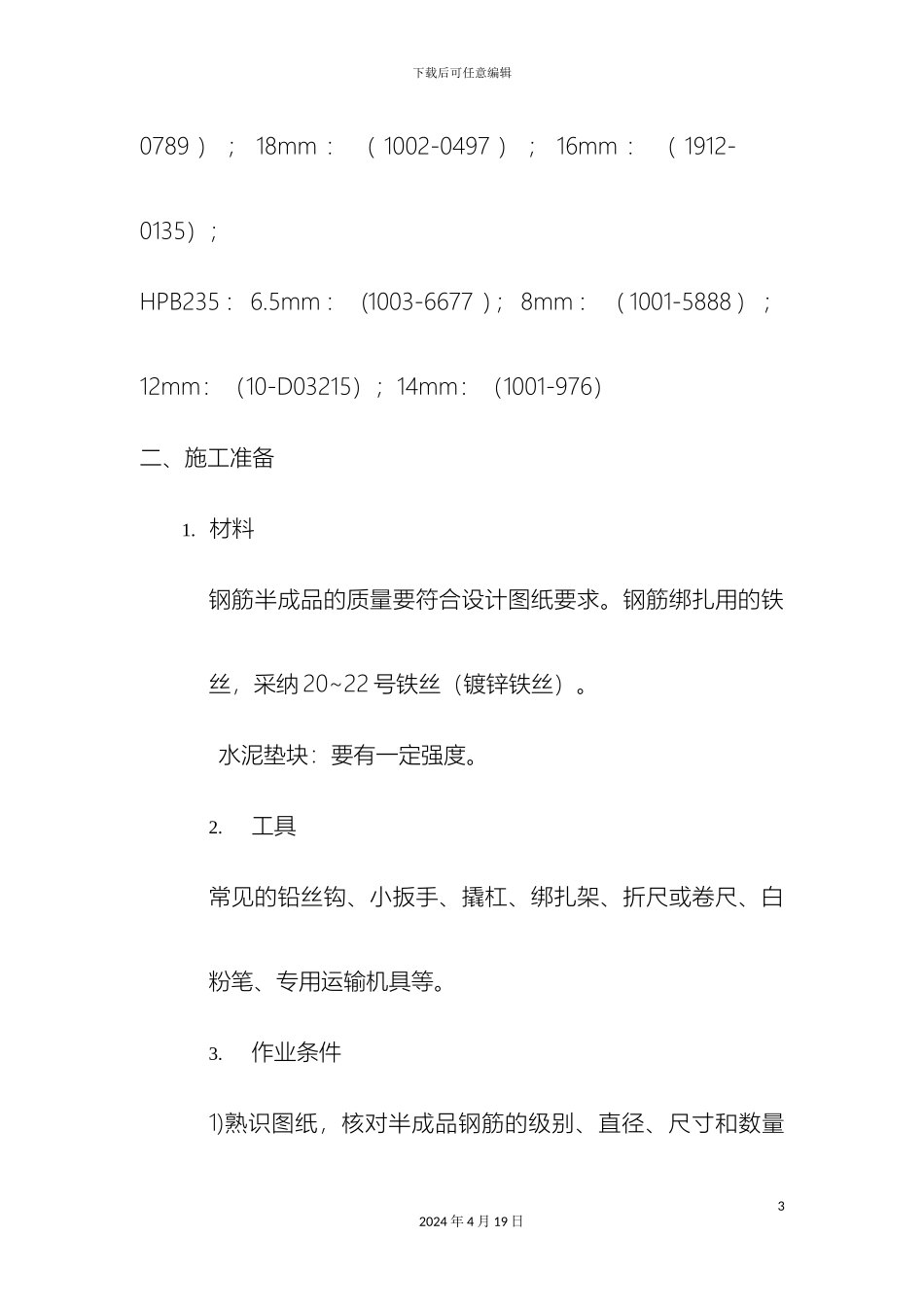

JC钢筋绑扎技术交底_第3页
3/17
下载后可任意编辑JC 钢筋绑扎技术交底12024 年 4 月 19 日下载后可任意编辑建工师机关住宅小区 2#楼 .6.2 兵团一建金元公司 钢筋工筏板基础、地梁、地下室柱、剪力墙钢筋绑扎一、工程概述:本工程为建工师机关小区 2#住宅楼,全剪结构。基础钢筋采纳:HPB235、HRB335、HRB400 钢筋。HRB335 : 20mm : ( 1002-0353 ) 、 16mm :(10032128)、14mm:(10-D01663);HRB400 : 28mm : ( 1004-1955 ) ; 25mm : ( 0912-0544 ) ; 22mm : ( 1002-1512 ) ; 20mm : ( 0912-22024 年 4 月 19 日下载后可任意编辑0789 ) ; 18mm : ( 1002-0497 ) ; 16mm : ( 1912-0135);HPB235 : 6.5mm : (1003-6677 ) ; 8mm : ( 1001-5888 ) ;12mm:(10-D03215);14mm:(1001-976)二、施工准备1. 材料钢筋半成品的质量要符合设计图纸要求。钢筋绑扎用的铁丝,采纳 20~22 号铁丝(镀锌铁丝)。水泥垫块:要有一定强度。2.工具常见的铅丝钩、小扳手、撬杠、绑扎架、折尺或卷尺、白粉笔、专用运输机具等。3.作业条件1)熟识图纸,核对半成品钢筋的级别、直径、尺寸和数量32024 年 4 月 19 日下载后可任意编辑是否与料牌相符,如有错漏应纠正增补。2)准备好铁丝,水泥垫块以及常见绑扎工具和机具。3)钢筋定位:划出钢筋安装位置线,如钢筋品种较多时,应在已安装好的模板上标明各种型号构件的钢筋规格、形状和数量。4)绑扎形式复杂的结构部件时,应先考虑支模和绑扎的先后次序,宜制定安装方案。5)绑扎部位的位置上所有杂物应在安装前清理好。 (一)基础筏板钢筋绑扎工艺流程: 画筏板受力钢筋间距线→放置受力钢筋→连接套筒→绑扎→垫保护层1、画线定位后,依据间距放置受力钢筋,基础钢筋连接采纳套筒连接,连接好后,固定弯起段,下端向上锚,上42024 年 4 月 19 日下载后可任意编辑端向下锚,并满足抗震锚固间距。2、绑扎结束后,安置好保护层。(二)梁钢筋绑扎 工艺流程:穿梁底层纵筋并与箍筋固定→穿梁上层纵向架立筋→按箍筋间距绑扎→穿梁上层建工师机关住宅小区 2#楼 .6.2 兵团一建金元公司 钢筋工纵向钢筋→按箍筋间距绑扎1、梁上部纵向钢筋应贯穿中间节点,梁下部纵向钢筋伸入52024 年 4 月 19 日下载后可任意编辑中间节点锚固长度及伸过中心线的长度要符合设计要求。梁纵向钢筋在端节点内的锚固长度也要符合设计要求。...
