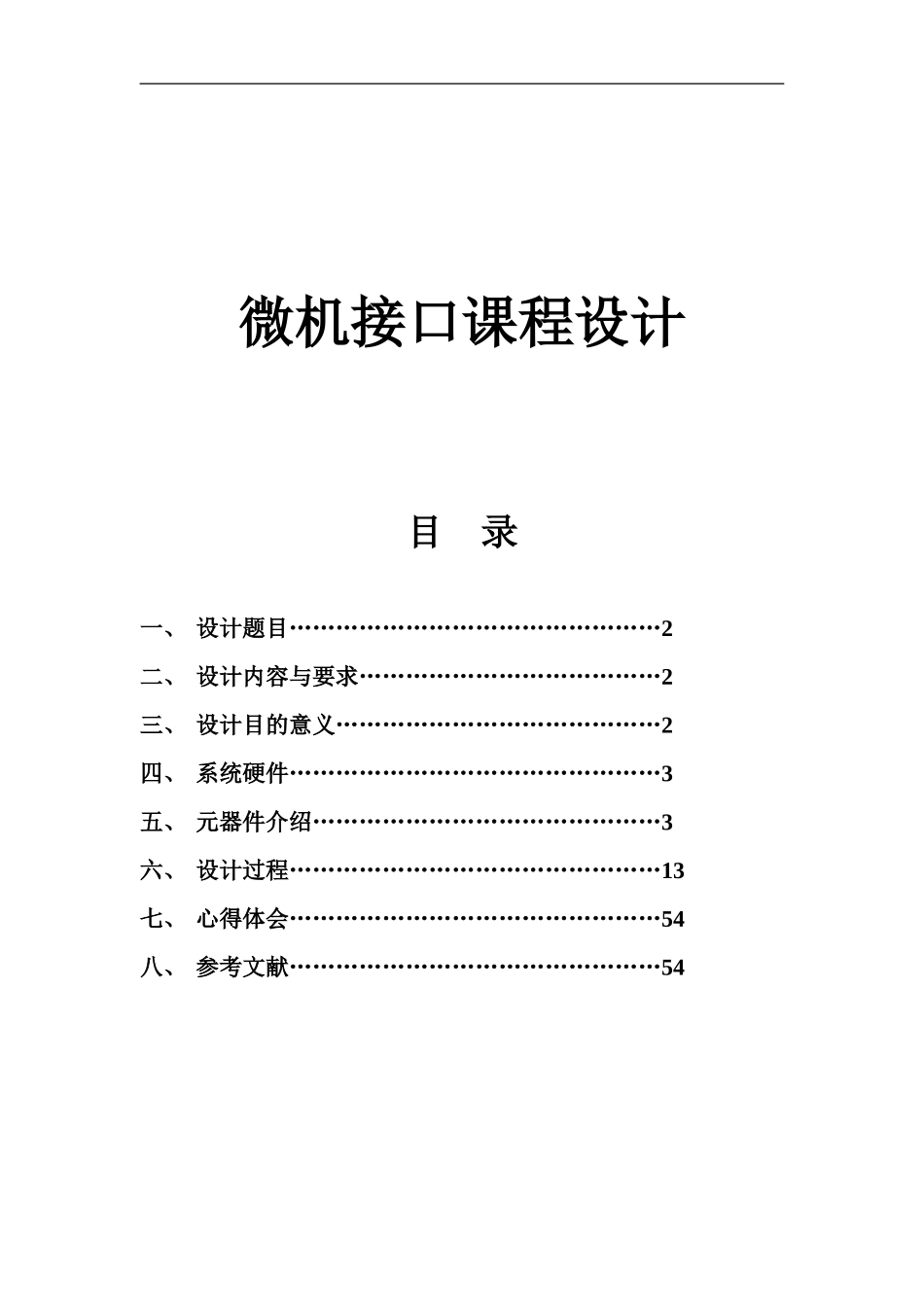

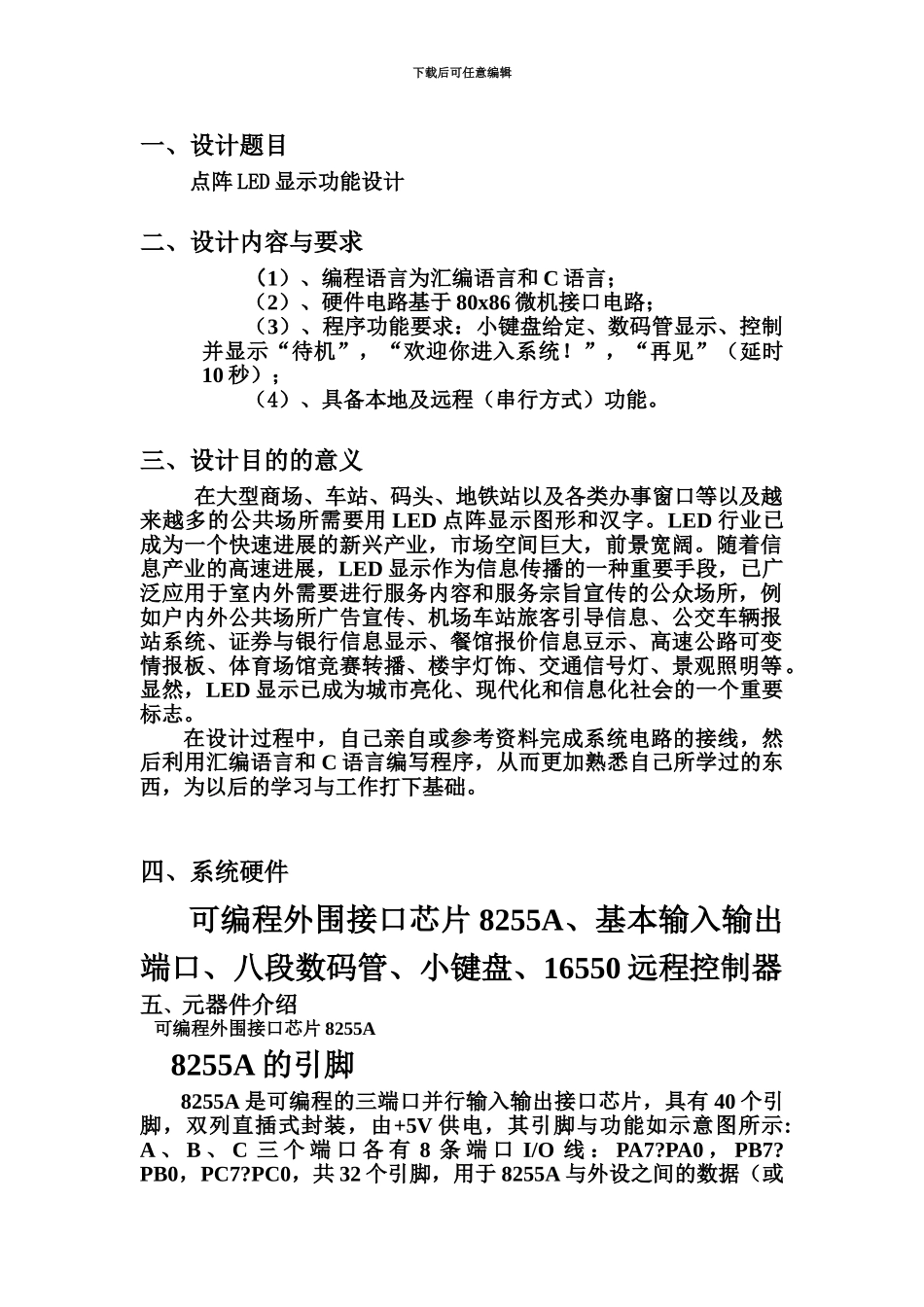

下载后可任意编辑LED 点阵设计方案报告微机接口课程设计目 录一、 设计题目…………………………………………2二、 设计内容与要求…………………………………2三、 设计目的意义……………………………………2四、 系统硬件…………………………………………3五、 元器件介绍………………………………………3六、 设计过程…………………………………………13七、 心得体会…………………………………………54八、 参考文献…………………………………………54下载后可任意编辑一、设计题目 点阵 LED 显示功能设计二、设计内容与要求（1）、编程语言为汇编语言和 C 语言；（2）、硬件电路基于 80x86 微机接口电路；（3）、程序功能要求：小键盘给定、数码管显示、控制并显示“待机”，“欢迎你进入系统！”，“再见”（延时10 秒）；（4）、具备本地及远程（串行方式）功能。三、设计目的的意义在大型商场、车站、码头、地铁站以及各类办事窗口等以及越来越多的公共场所需要用 LED 点阵显示图形和汉字。LED 行业已成为一个快速进展的新兴产业，市场空间巨大，前景宽阔。随着信息产业的高速进展，LED 显示作为信息传播的一种重要手段，已广泛应用于室内外需要进行服务内容和服务宗旨宣传的公众场所，例如户内外公共场所广告宣传、机场车站旅客引导信息、公交车辆报站系统、证券与银行信息显示、餐馆报价信息豆示、高速公路可变情报板、体育场馆竞赛转播、楼宇灯饰、交通信号灯、景观照明等。显然，LED 显示已成为城市亮化、现代化和信息化社会的一个重要标志。在设计过程中，自己亲自或参考资料完成系统电路的接线，然后利用汇编语言和 C 语言编写程序，从而更加熟悉自己所学过的东西，为以后的学习与工作打下基础。四、系统硬件可编程外围接口芯片 8255A、基本输入输出端口、八段数码管、小键盘、16550 远程控制器五、元器件介绍 可编程外围接口芯片 8255A 8255A 的引脚 8255A 是可编程的三端口并行输入输出接口芯片，具有 40 个引脚，双列直插式封装，由+5V 供电，其引脚与功能如示意图所示:A 、 B 、 C 三 个 端 口 各 有 8 条 端 口 I/O 线 ： PA7?PA0 ， PB7?PB0，PC7?PC0，共 32 个引脚，用于 8255A 与外设之间的数据（或下载后可任意编辑控制、状态信号）的传送。D0~D7：8 位三态数据线，接至系统数据总线。CPU 通过它实现与 8255 之间数据的读出与写入，以及控制字和状态...
