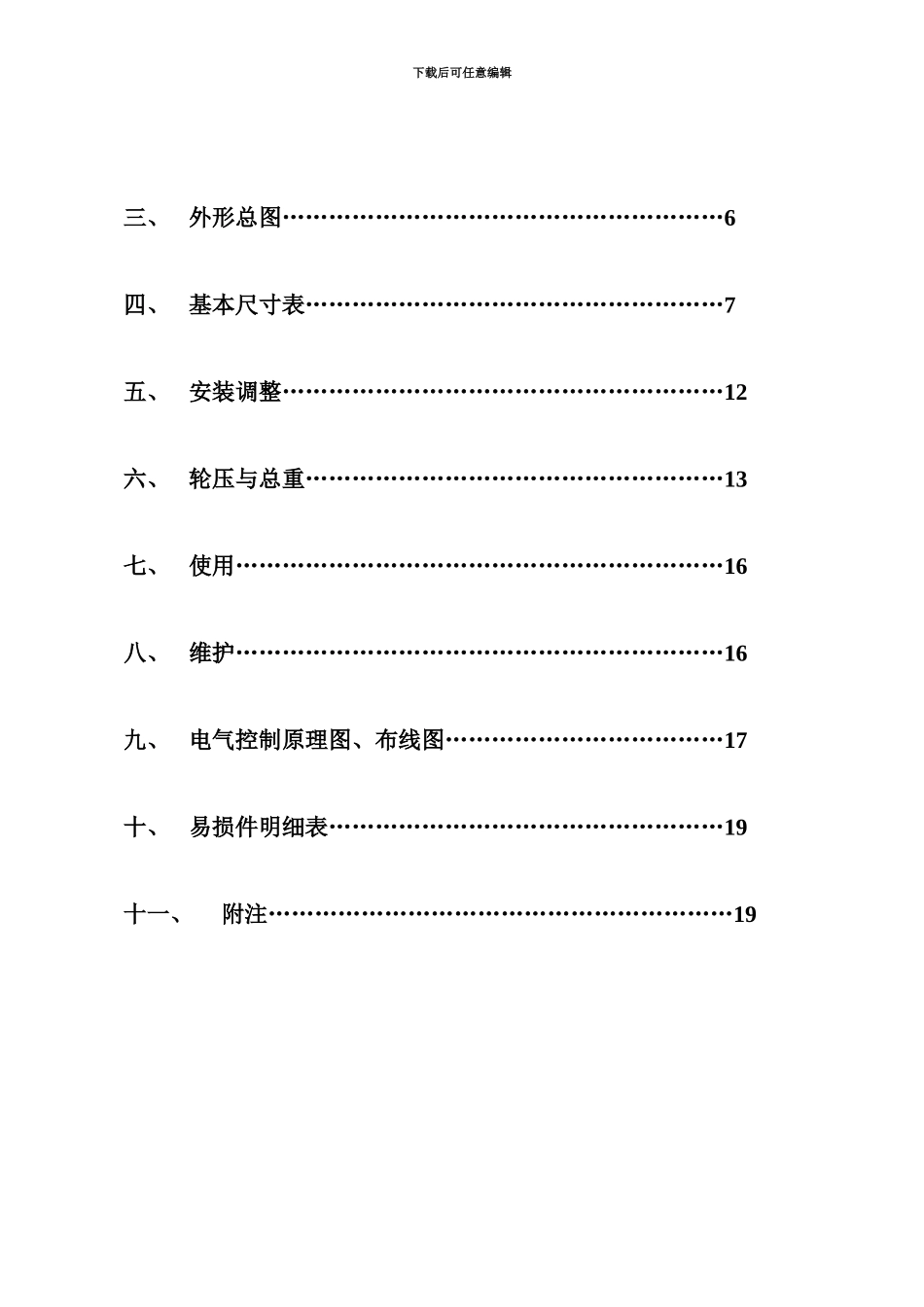

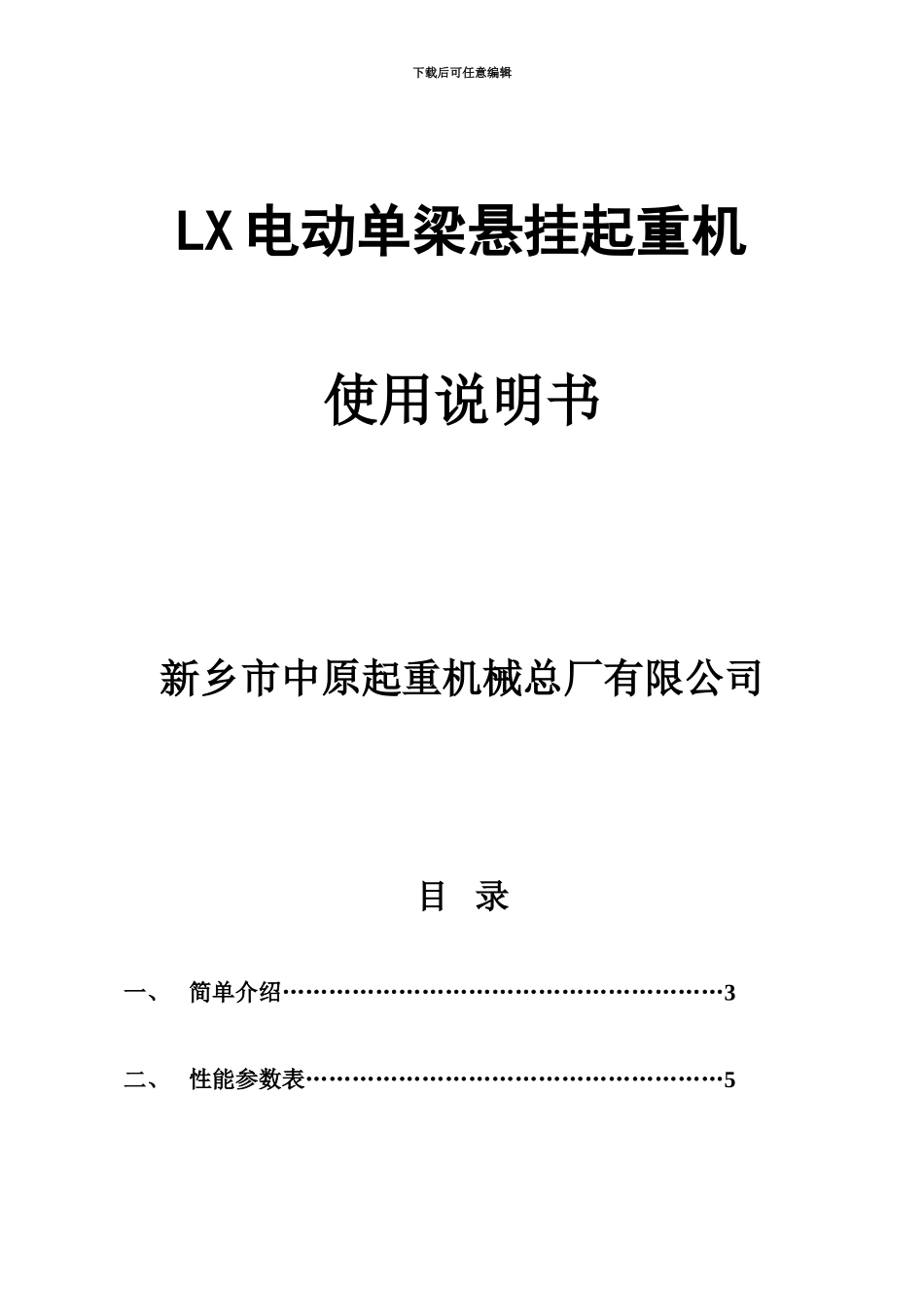

下载后可任意编辑L 电动单梁悬挂说明指导书下载后可任意编辑LX 电动单梁悬挂起重机使用说明书新乡市中原起重机械总厂有限公司目 录一、 简单介绍…………………………………………………3二、 性能参数表………………………………………………5下载后可任意编辑三、 外形总图…………………………………………………6四、 基本尺寸表………………………………………………7五、 安装调整…………………………………………………12六、 轮压与总重………………………………………………13七、 使用………………………………………………………16八、 维护………………………………………………………16九、 电气控制原理图、布线图………………………………17十、 易损件明细表……………………………………………19十一、附注……………………………………………………19下载后可任意编辑简 单 介 绍LX 电动单梁悬挂起重机(以下简称起重机)是按标准JB2603-2024 设计制造的,与 CD1、MD1 等形式的电动葫芦配套使用,成为一种有轨运行的轻小起重机,其适用起重量为:,适用跨度为 3-16m,工作环境温度为-20-+40 度范围内。本产品为一般用途起重机,多用于机械制造装配、仓库、山洞等场所,起重机主要由桥梁(金属结构)电动葫芦、运行机构、电气设备等四部分组成,各部分的结构特点如下:1、金属结构主梁(桥架)分两种形式,小吨位、小跨度的产品主梁由型钢(工字钢十槽钢)组成并采纳了无横梁的结构形式,大吨位、大跨度的产品,主梁是采纳钢板压延成形的,主、横梁用允许摆动一很小角度的单铰(销轴)连接,使起重机各车轮能更好地与轨道接触,不致悬空,此外由于连接可拆,运输方便。2、电动葫芦电动葫芦可起升重物并沿主梁纵向移动,其具体结构形式,特点详见有关电动葫芦说明书。3、运行机构本产品是采纳分别驱动形式,驱制动靠锥形制动电动机来完成,传动是采纳“一开一闭”式齿轮传动,其具体结构几乎完全与CD1、MD1 型电动葫芦运行小车相同。下载后可任意编辑4、电气设备本产品为地面操纵形势,电动机鼠笼形,电器控制较简单,用户可照图 1、图 2 组装电器,导线敷设见电气原理图,布线图。本起重机均设有起升限位,终点行程开关等。电源引入分滑轮集电器型式和软缆引入器型式,如用户不提出要求,我厂按滑轮集电器供货,如用户对集电器安装尺寸有特别要求,可由用户自已更改。采纳滑轮集电器的供电滑线可采...
