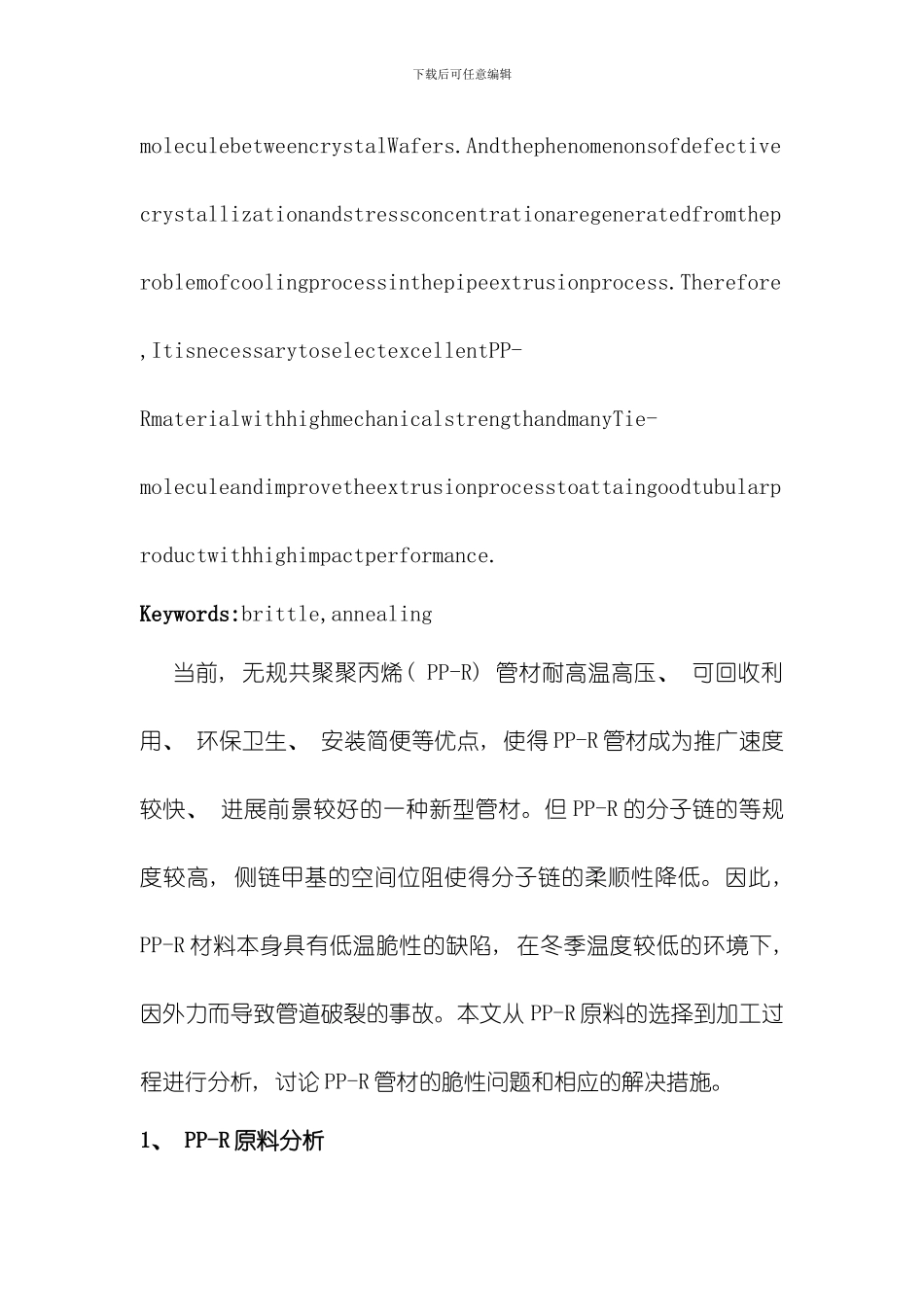

下载后可任意编辑PP-R 管材脆性分析及解决措施摘要: 经过熔指、 DSC 及拉伸曲线等分析方法对 PP-R 原料基本性能进行分析, 发现 PP-R 原料的分子量不够大, 晶片较厚, 晶片与晶片之间的 Tie 链分子少, 导致 PP-R 管材的较大的脆性; 在管材挤出过程中, 由于冷却的工艺问题, PP-R 管材出现结晶不完美和应力集中现象。因此, 对 PP-R 原料和管材生产工艺进行分析, 选择强度高、 Tie 链分子多的 PP-R 原料, 经过退火工艺进行合理优化和改进, 能够提高 PP-R 管材的抗冲击性能。关键词: 脆性, 退火Abstract:Therheologicalbehavior,thermalbehaviorandmechanicalpropertyofPP-Rmaterialsareanalyzedbymeltindex,andDSCandtensilecurve.WefoundthatthebrittlenessofPP-Rresultedfromlowmolecularweight,thickcrystalWaferandlessTie-下载后可任意编辑moleculebetweencrystalWafers.Andthephenomenonsofdefectivecrystallizationandstressconcentrationaregeneratedfromtheproblemofcoolingprocessinthepipeextrusionprocess.Therefore,ItisnecessarytoselectexcellentPP-RmaterialwithhighmechanicalstrengthandmanyTie-moleculeandimprovetheextrusionprocesstoattaingoodtubularproductwithhighimpactperformance.Keywords:brittle,annealing当前, 无规共聚聚丙烯( PP-R) 管材耐高温高压、 可回收利用、 环保卫生、 安装简便等优点, 使得 PP-R 管材成为推广速度较快、 进展前景较好的一种新型管材。但 PP-R 的分子链的等规度较高, 侧链甲基的空间位阻使得分子链的柔顺性降低。因此, PP-R 材料本身具有低温脆性的缺陷, 在冬季温度较低的环境下, 因外力而导致管道破裂的事故。本文从 PP-R 原料的选择到加工过程进行分析, 讨论 PP-R 管材的脆性问题和相应的解决措施。1、 PP-R 原料分析下载后可任意编辑1.1、 原料熔指熔指和熔流比反应了聚合物的分子量及分子量分布, PP-R 管材的机械强度、 韧性及长期抗蠕变性能是随聚合物分子量的增大而提高的, 较大的熔流比有利于管材的加工性能。表 1PP-R 原料的熔指Table1MFRofthePP-RmaterialsPP-R 原料熔指( g/10min)熔流比230℃/2.16kg230℃/10kg230℃, 10kg/2.16kgA0.275.0218.59B0.244.1017.08C0.244.9220.50D0.285.2718.82PP-R 原料 B 和 C 的 MFR 较低, 相对分子质量较大, 分子链较长, 产生于晶片间的 Tie 链分子比较多, 可提...
