SDH传输网设计方案

SDH传输网设计方案_第1页
1/52
SDH传输网设计方案_第2页
2/52
SDH传输网设计方案_第3页
3/52

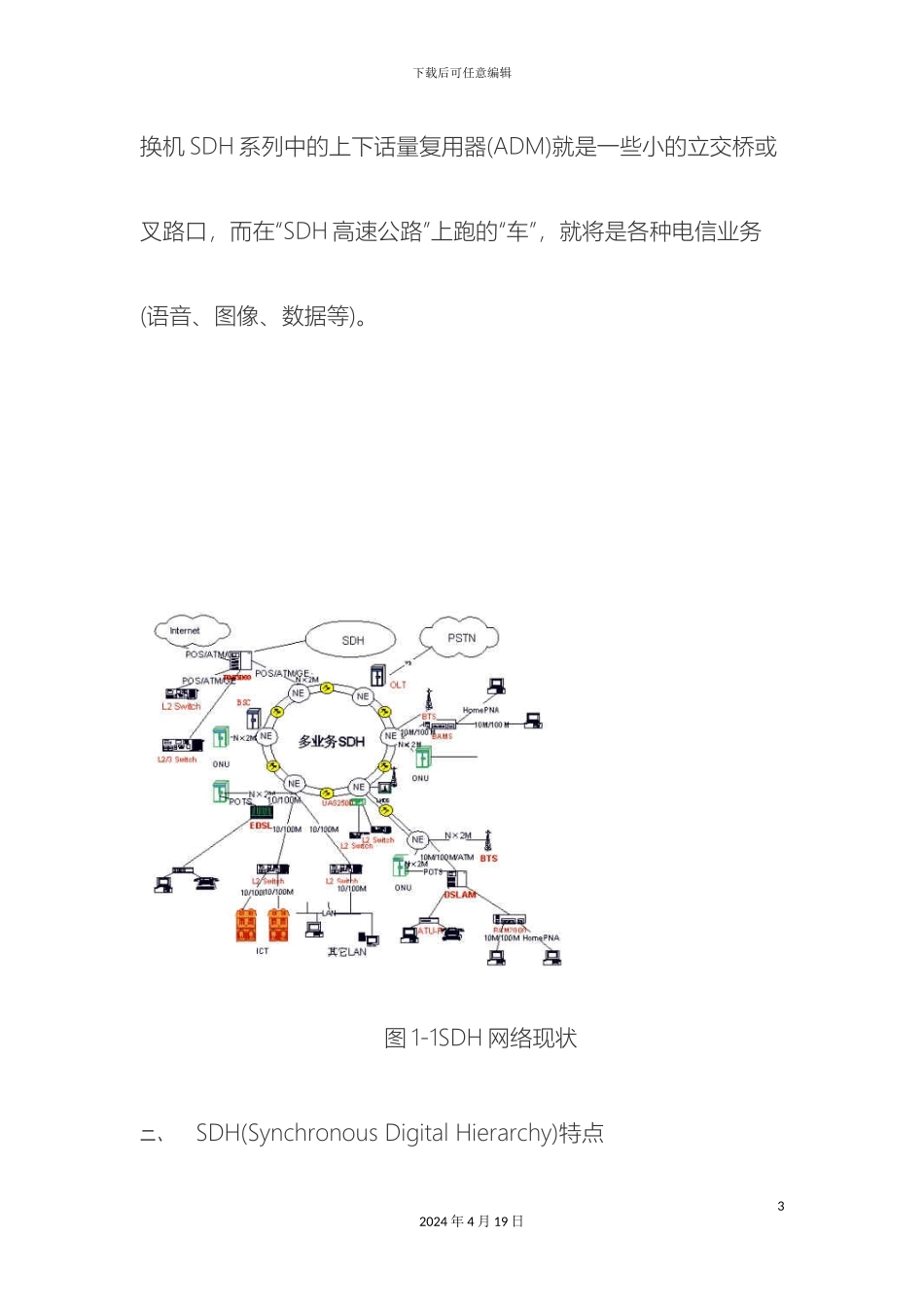

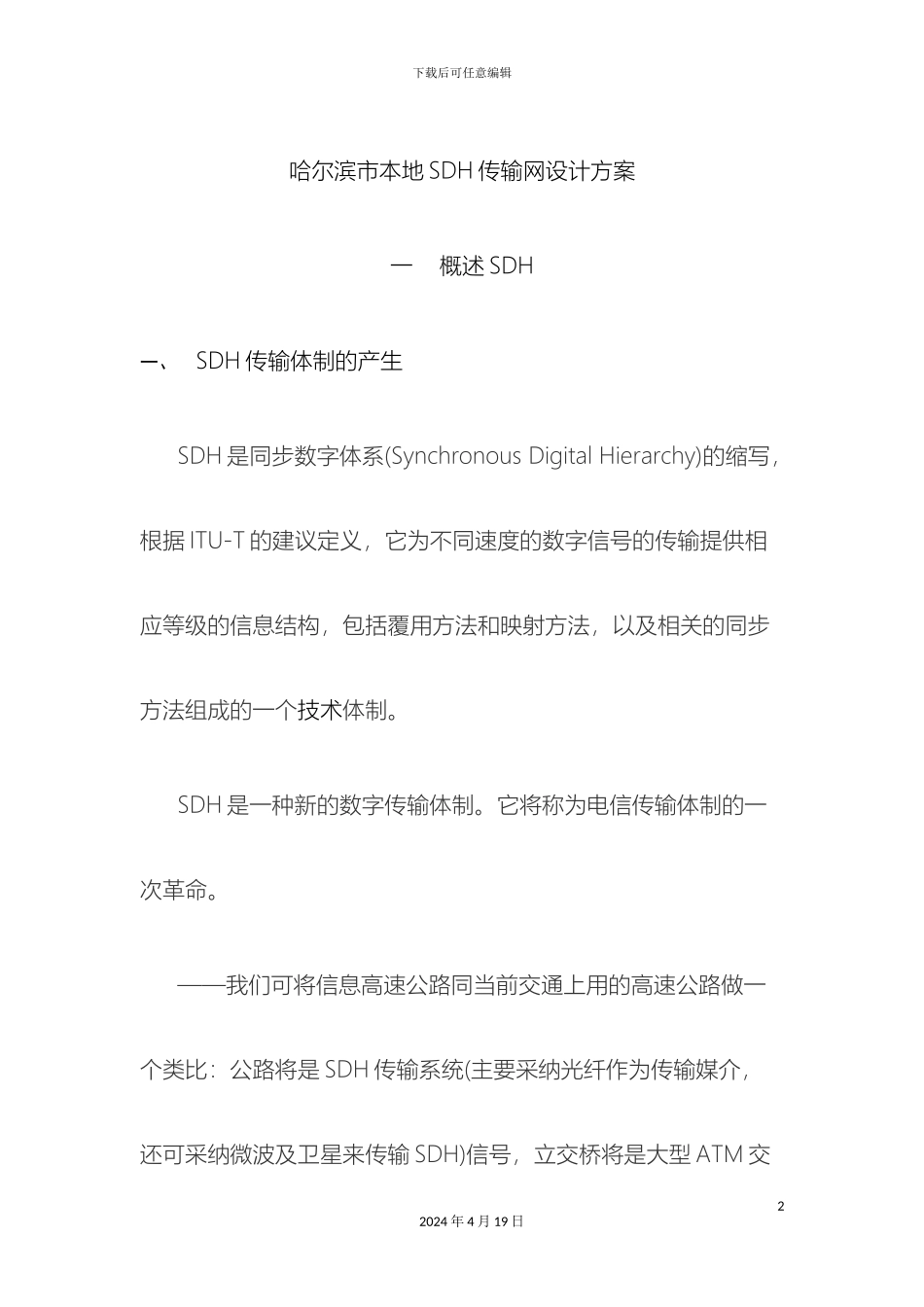

下载后可任意编辑SDH 传输网设计方案12024 年 4 月 19 日下载后可任意编辑哈尔滨市本地 SDH 传输网设计方案一 概述 SDH一、SDH 传输体制的产生SDH 是同步数字体系(Synchronous Digital Hierarchy)的缩写,根据 ITU-T 的建议定义,它为不同速度的数字信号的传输提供相应等级的信息结构,包括覆用方法和映射方法,以及相关的同步方法组成的一个技术体制。SDH 是一种新的数字传输体制。它将称为电信传输体制的一次革命。——我们可将信息高速公路同当前交通上用的高速公路做一个类比:公路将是 SDH 传输系统(主要采纳光纤作为传输媒介,还可采纳微波及卫星来传输 SDH)信号,立交桥将是大型 ATM 交22024 年 4 月 19 日下载后可任意编辑换机 SDH 系列中的上下话量复用器(ADM)就是一些小的立交桥或叉路口,而在“SDH 高速公路”上跑的“车”,就将是各种电信业务(语音、图像、数据等)。 图 1-1SDH 网络现状二、SDH(Synchronous Digital Hierarchy)特点 32024 年 4 月 19 日下载后可任意编辑SDH 技术同传统的 PDH 技术相比,有下面几个明显的优点:1、统一的比特率:在 PDH 中,世界上存在着欧洲、北美及日本三种体系的速率等级。而 SDH 中实现了统一的比特率。另外还规定了统一的光接口标准,因此为不同厂家设备间互联提供了可能。2、极强的网管能力:在 SDH 帧结构中规定了丰富的网管字节,可提供满足各种要求的能力。3、自愈保护环:在 SDH 设备还可组成带有自愈保护能力的环网形式,这样可有效地防止传输媒介被切断,通信业务全部终止的情况。4、SDH 技术中采纳的字节复接技术:42024 年 4 月 19 日下载后可任意编辑若把 SDH 技术与 PDH 技术的主要区别用铁路运输类比一下的话,PDH 技术如同散装列车,各种货物(业务)堆在车厢内,若想把某一包特定货物(某一项传输业务)在某一站取下,即需把车上的所有货物先全部卸下,找到你所需要的货物,然后再把剩下的货物及该站新装货物一一堆到车上,运走。因此,PDH 技术在凡是需上下电路的地方都需要配备大量各次群的复接设备。而 SDH 技术就好比集装箱列车,各种货物(业务)贴上标签(各种开销:Overhead)后装入集装箱。然后小箱子装入大箱子,一级套一级,这样经过各级标签,就能够在高速行驶的列车上准确地将某一包货物取下,而不需将整个列车“翻箱倒柜”(经过标签可准确地知道某一包货物在第几车厢及第几级箱子内),因此,只有在 SDH ...
