SOHO项目小户型精装修水电施工图设计指引模板

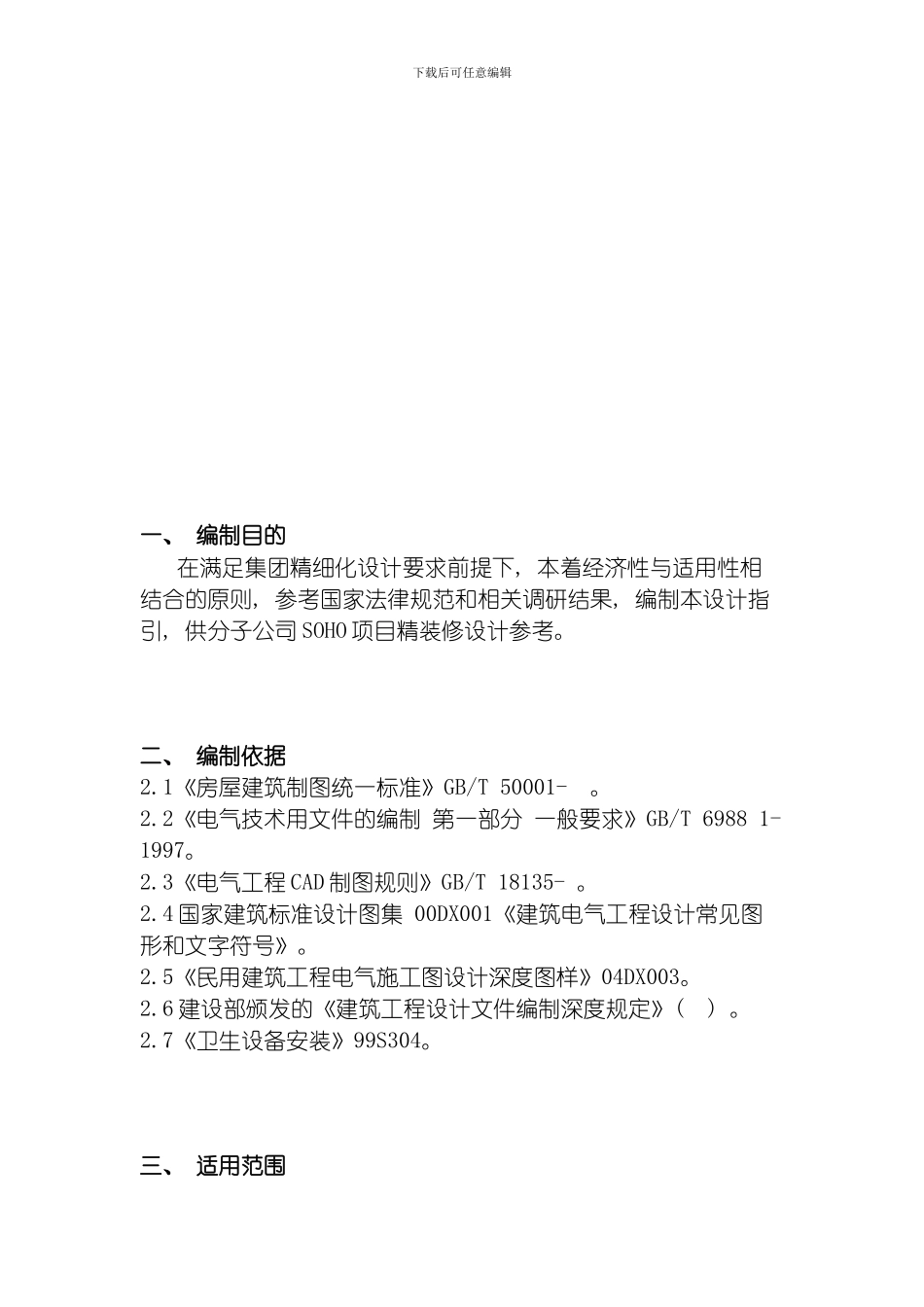

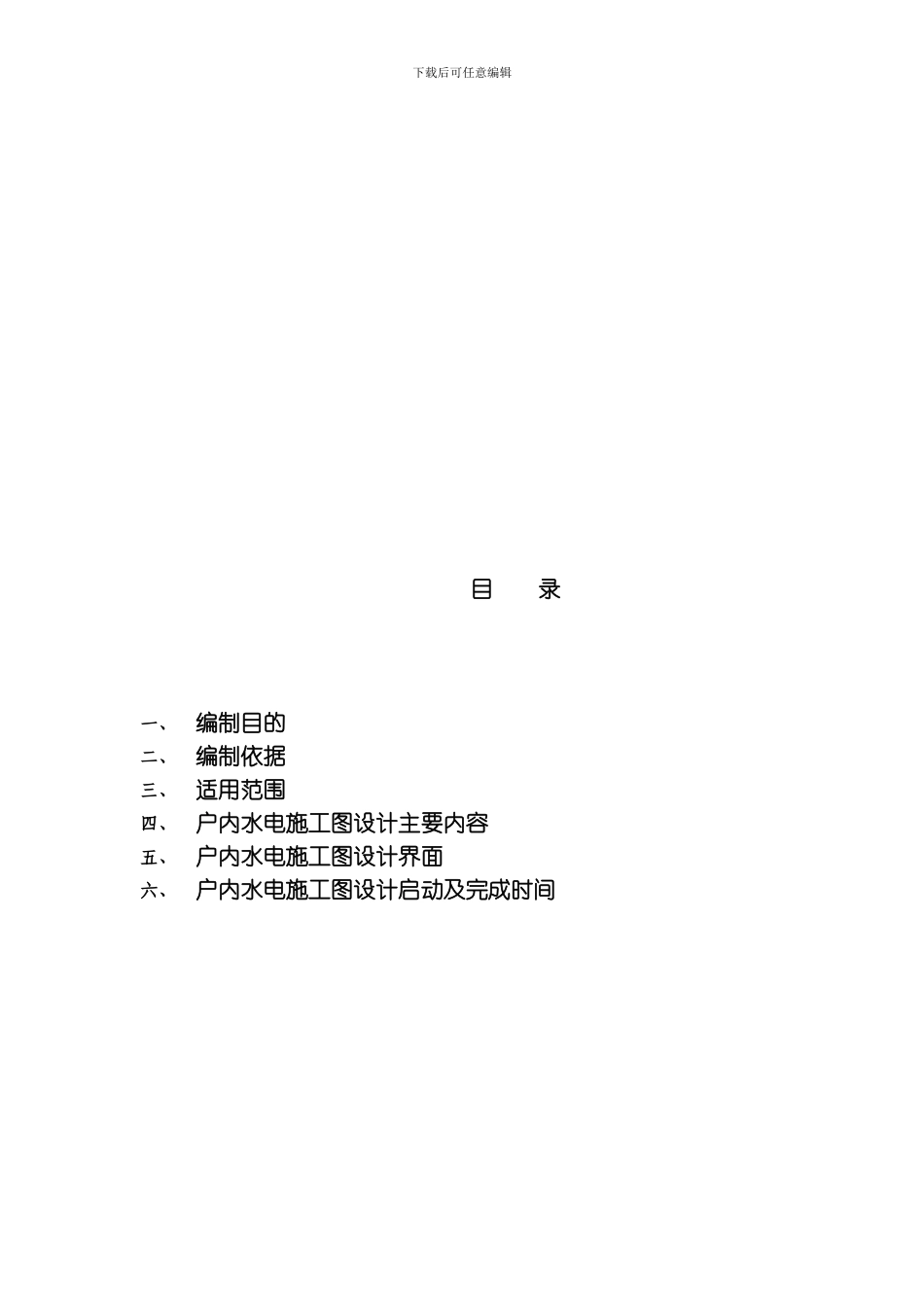

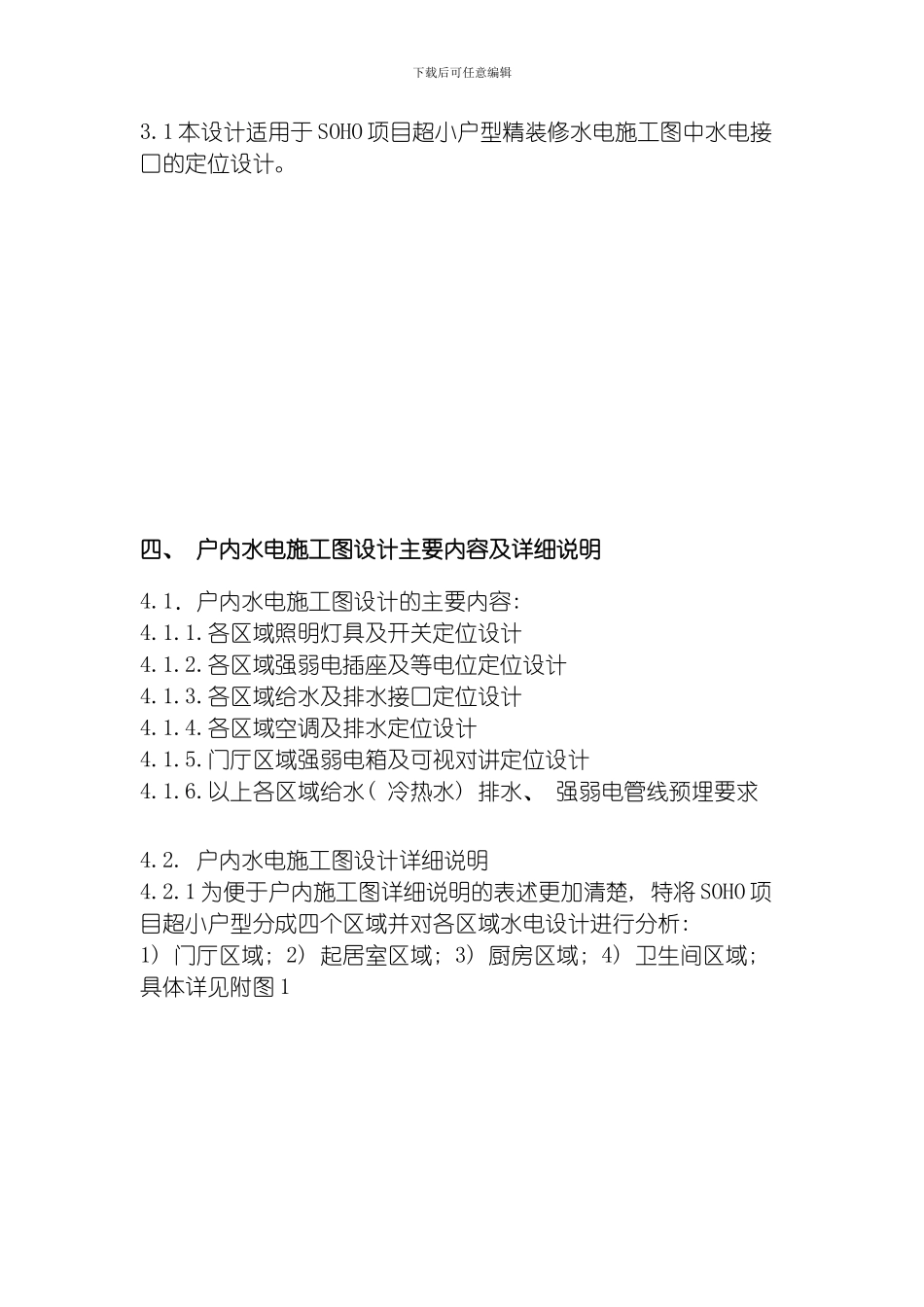

下载后可任意编辑目 录一、编制目的二、编制依据三、适用范围四、户内水电施工图设计主要内容五、户内水电施工图设计界面六、户内水电施工图设计启动及完成时间下载后可任意编辑一、 编制目的在满足集团精细化设计要求前提下, 本着经济性与适用性相结合的原则, 参考国家法律规范和相关调研结果, 编制本设计指引, 供分子公司 SOHO 项目精装修设计参考。二、 编制依据2.1《房屋建筑制图统一标准》GB/T 50001- 。2.2《电气技术用文件的编制 第一部分 一般要求》GB/T 6988 1-1997。2.3《电气工程 CAD 制图规则》GB/T 18135- 。2.4 国家建筑标准设计图集 00DX001《建筑电气工程设计常见图形和文字符号》。2.5《民用建筑工程电气施工图设计深度图样》04DX003。2.6 建设部颁发的《建筑工程设计文件编制深度规定》( ) 。2.7《卫生设备安装》99S304。 三、 适用范围下载后可任意编辑3.1 本设计适用于 SOHO 项目超小户型精装修水电施工图中水电接口的定位设计。四、 户内水电施工图设计主要内容及详细说明4.1．户内水电施工图设计的主要内容: 4.1.1.各区域照明灯具及开关定位设计4.1.2.各区域强弱电插座及等电位定位设计4.1.3.各区域给水及排水接口定位设计4.1.4.各区域空调及排水定位设计4.1.5.门厅区域强弱电箱及可视对讲定位设计4.1.6.以上各区域给水( 冷热水) 排水、 强弱电管线预埋要求4.2. 户内水电施工图设计详细说明4.2.1 为便于户内施工图详细说明的表述更加清楚, 特将 SOHO 项目超小户型分成四个区域并对各区域水电设计进行分析: 1) 门厅区域; 2) 起居室区域; 3) 厨房区域; 4) 卫生间区域; 具体详见附图 1下载后可任意编辑 附图 14.2.1 门厅水电定位设计: 4.2.1.1 配电箱的定位设计: 设置在门厅、 走道一侧墙上( 非主视面) 并结合弱电( 智能化) 接线箱统一设计, 综合布置, 暗装配电箱底距地 1.6 米, 避开与对讲机、 开关及门铃同时发生矛盾。强电箱的进线 PVC32 从结构顶板引入, 出线照明、 空调插座、 卫生间插座、 厨房插座回路从结构底板引入, 其它插座回路从地面引入。( 见附图 2) 4.2.1.2 弱电箱的定位设计: 弱电箱( 智能化含 TV、 TC、 TP……) 暗装, 箱底距地 0.5 米, 定位同上。弱电箱的 4 条 PVC20进线从结构底板引入, 出线从结构底板引入。( 见附图 2) 4.2.1.3 户内可视对讲机的定位设计: 暗装箱底距地 1.4 米, 设置在门厅入户门锁...
