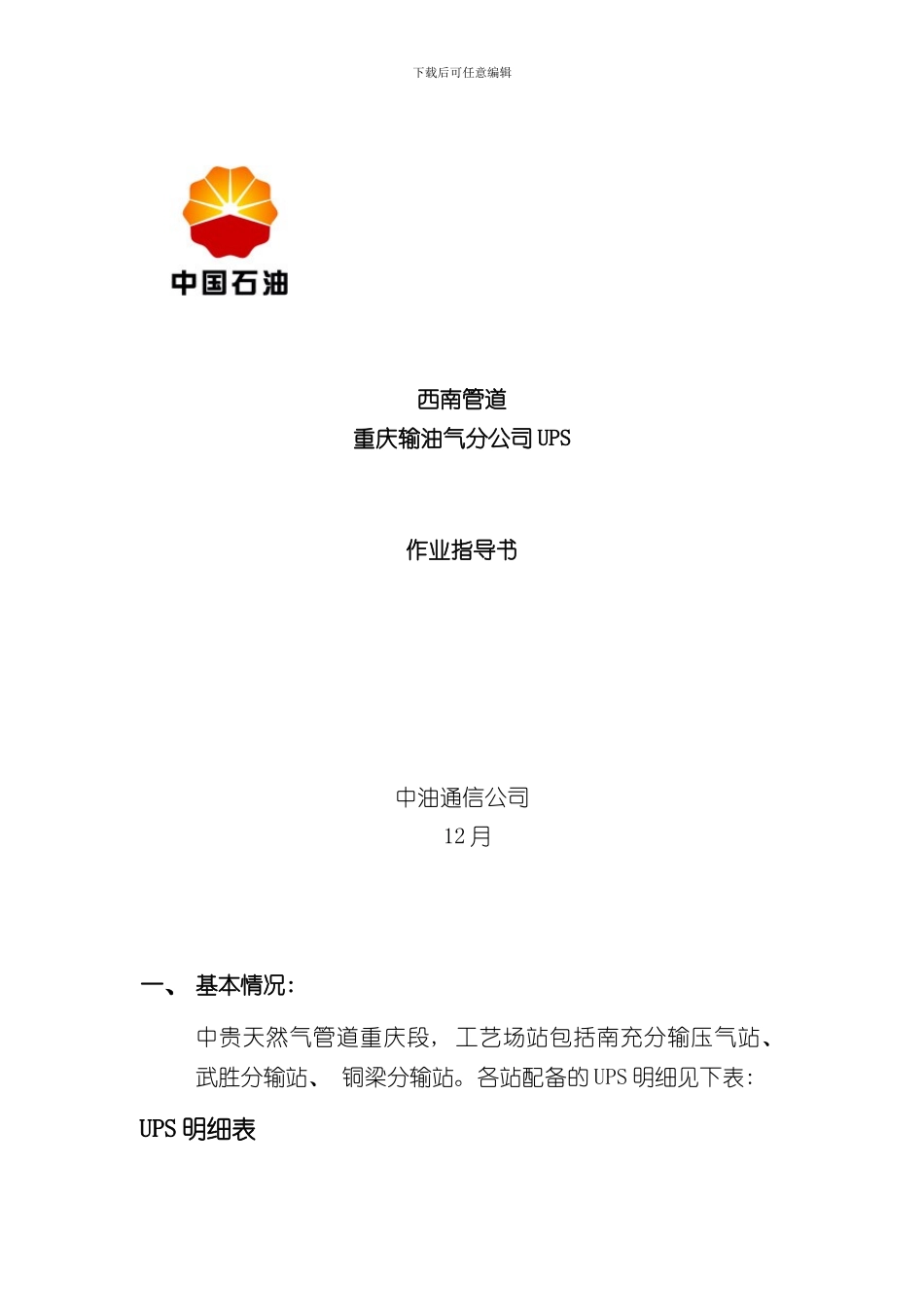

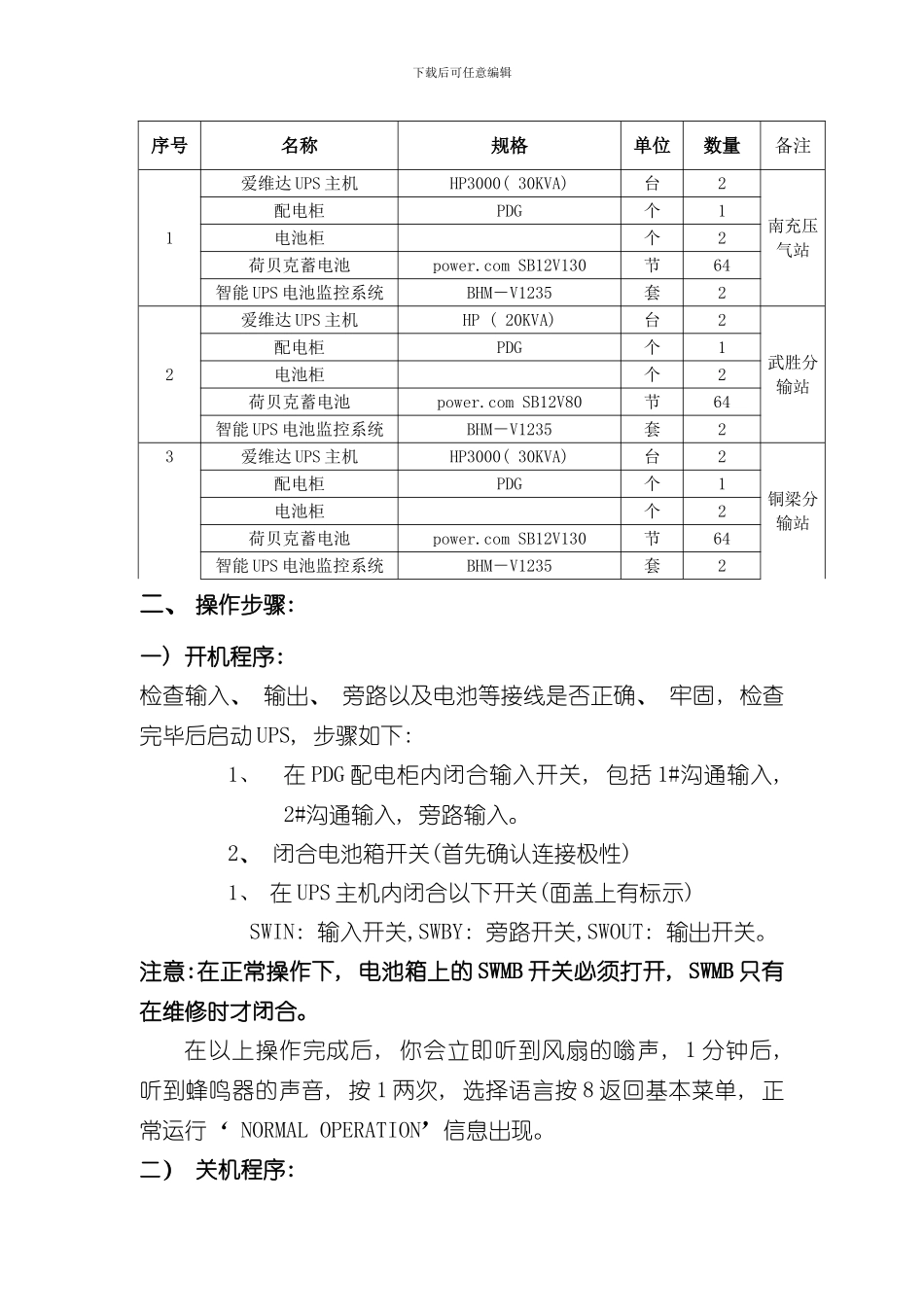

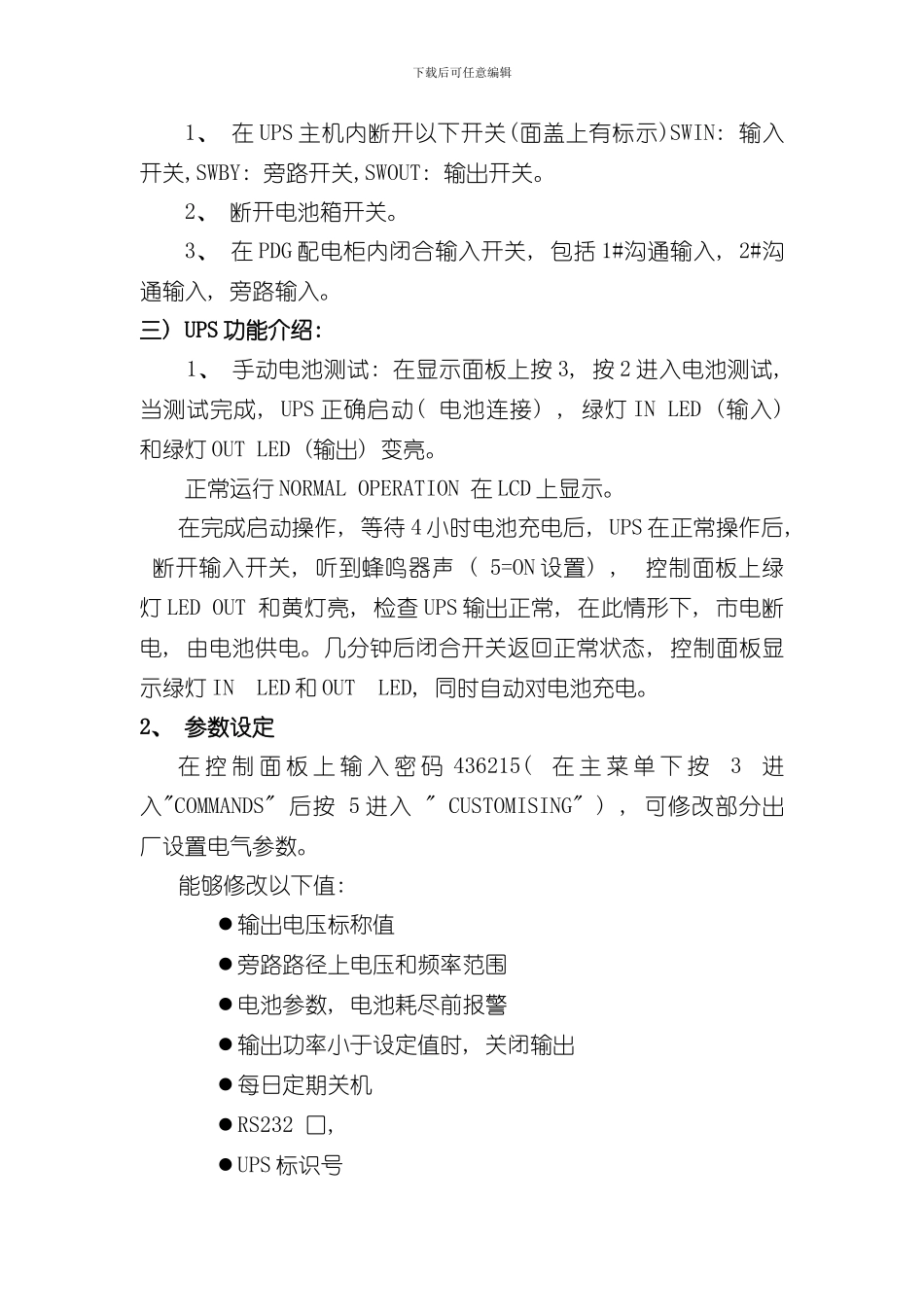

下载后可任意编辑西南管道重庆输油气分公司 UPS作业指导书中油通信公司 12 月一、 基本情况: 中贵天然气管道重庆段, 工艺场站包括南充分输压气站、 武胜分输站、 铜梁分输站。各站配备的 UPS 明细见下表: UPS 明细表下载后可任意编辑序号名称规格单位数量备注1爱维达 UPS 主机HP3000( 30KVA) 台2南充压气站配电柜PDG个1电池柜个2荷贝克蓄电池power.com SB12V130节64智能 UPS 电池监控系统BHM－V1235套22爱维达 UPS 主机HP ( 20KVA) 台2武胜分输站配电柜PDG个1电池柜个2荷贝克蓄电池power.com SB12V80节64智能 UPS 电池监控系统BHM－V1235套23爱维达 UPS 主机HP3000( 30KVA) 台2铜梁分输站配电柜PDG个1电池柜个2荷贝克蓄电池power.com SB12V130节64智能 UPS 电池监控系统BHM－V1235套2二、 操作步骤: 一) 开机程序: 检查输入、 输出、 旁路以及电池等接线是否正确、 牢固, 检查完毕后启动 UPS, 步骤如下: 1、在 PDG 配电柜内闭合输入开关, 包括 1#沟通输入, 2#沟通输入, 旁路输入。2、 闭合电池箱开关(首先确认连接极性)1、 在 UPS 主机内闭合以下开关(面盖上有标示) SWIN: 输入开关,SWBY: 旁路开关,SWOUT: 输出开关。注意:在正常操作下, 电池箱上的 SWMB 开关必须打开, SWMB 只有在维修时才闭合。在以上操作完成后, 你会立即听到风扇的嗡声, 1 分钟后, 听到蜂鸣器的声音, 按 1 两次, 选择语言按 8 返回基本菜单, 正常运行‘ NORMAL OPERATION’信息出现。二） 关机程序: 下载后可任意编辑1、 在 UPS 主机内断开以下开关(面盖上有标示)SWIN: 输入开关,SWBY: 旁路开关,SWOUT: 输出开关。2、 断开电池箱开关。3、 在 PDG 配电柜内闭合输入开关, 包括 1#沟通输入, 2#沟通输入, 旁路输入。三) UPS 功能介绍: 1、 手动电池测试: 在显示面板上按 3, 按 2 进入电池测试, 当测试完成, UPS 正确启动( 电池连接) , 绿灯 IN LED (输入) 和绿灯 OUT LED (输出) 变亮。 正常运行 NORMAL OPERATION 在 LCD 上显示。在完成启动操作, 等待 4 小时电池充电后, UPS 在正常操作后, 断开输入开关, 听到蜂鸣器声 ( 5=ON 设置) , 控制面板上绿灯 LED OUT 和黄灯亮, 检查 UPS 输出正常, 在此情形下, 市电断电, 由电池供电。几分钟后闭合开关返回正常状态, 控制面板显示绿灯 IN LED 和 OUT LED, 同时自动对电池充...
