UPS测试方案样本

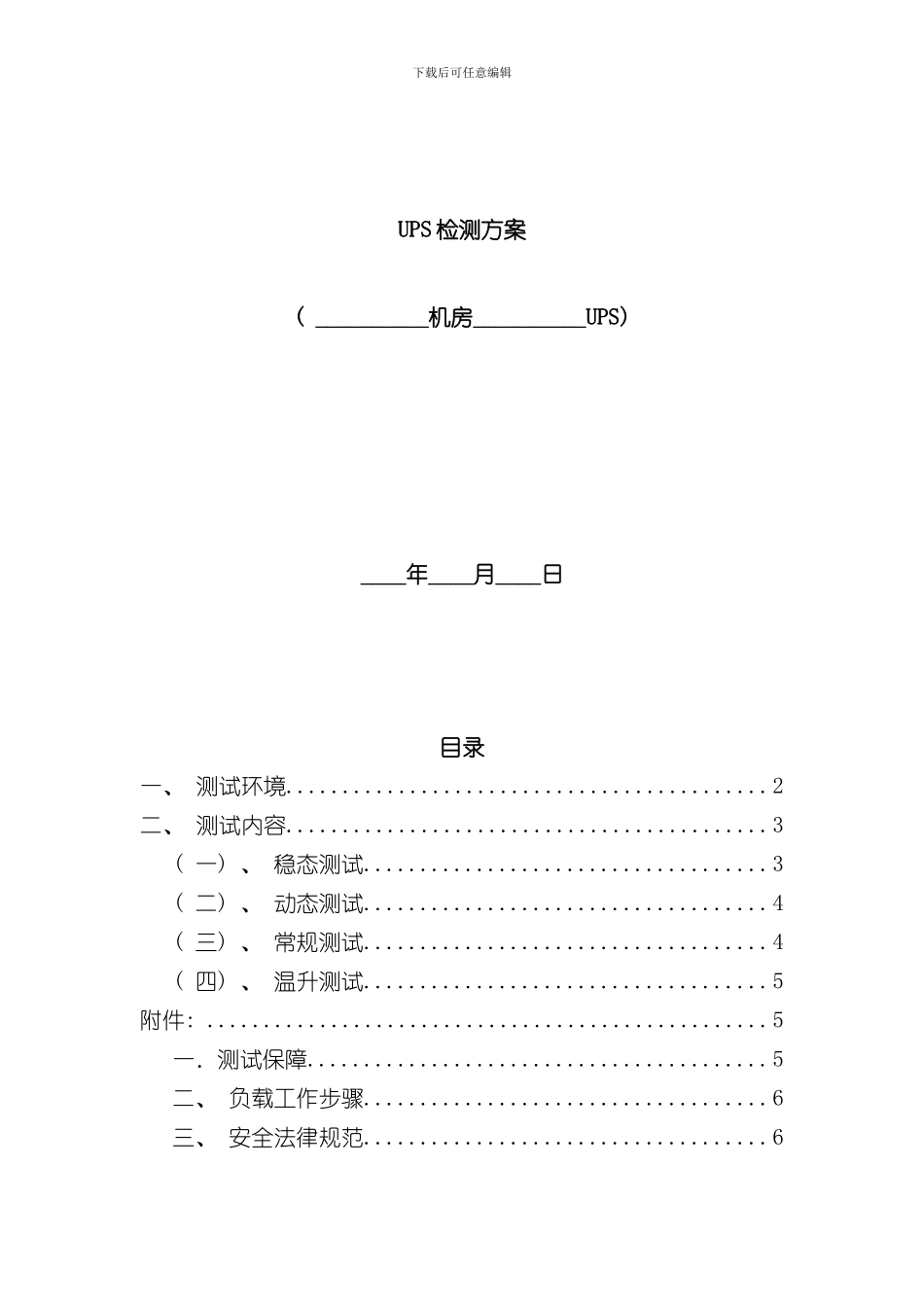

下载后可任意编辑UPS 检测方案( __________机房__________UPS) ____年____月____日目录一、 测试环境...........................................2二、 测试内容...........................................3( 一) 、 稳态测试....................................3( 二) 、 动态测试....................................4( 三) 、 常规测试....................................4( 四) 、 温升测试....................................5附件: ..................................................5一．测试保障.........................................5二、 负载工作步骤....................................6三、 安全法律规范....................................6下载后可任意编辑四、 应急预案........................................8一、 测试环境 1、 物理环境测试场地( 甲方提供测试场地) 2、 甲方指定测试设备供电配电柜接口, 乙方根据测试设备由给配电柜配电柜测试场地的电缆、 零时配电箱及辅材。3、 测试工具 乙方提供: 测试用假负载设备可调、 测试用升压、 降压变压器, 万用表、 电能质量分析仪、 沟通钳形电流表、 直流钳形电流表、 频率计、 绝缘手套等。甲方提供 电池内阻仪、 红外点温仪、 红外热成像仪。4、 检测目的: 本次电源检测将达到以下检测目标: 鉴定 UPS 实际技术指标能否满足使用要求。5、 测试准备, UPS 安装后试运行 24 小时, 期间 UPS 主机会对后备电池进行充电, 使电池组达到饱和状态。6、 检测项目及所需时间: 序号项目时间1稳态测试4 小时2动态测试4 小时3常规测试4 小时4其它测试4 小时下载后可任意编辑 注: 测试厂家提供 1 套假负载设备及 1 套电池组的情况下, 单个厂家完成对 3KVA、 5KVA、 7KVA 测试需要 9 天测试时间。二、 测试内容( 一) 、 稳态测试负载操作都由甲方同意后由乙方加载, 加载过程如下步骤一、 空载步骤二、 50%额定负载步骤三、 50%额定负载 低输入电压( 110V) 测试步骤四、 50%额定负载 高输入电压( 275) 测试步骤五、 100%额定负载步骤六、 100%额定负载低输入电压( 110V) 测试步骤七、 100%额定负载低输入电压( 275) 测试步骤八、 UPS 放电测试在每个过程中需要测试的参数指标如下测量内容责任方测试参数技术指标( 国标) 输入功率因数ø≥0.9输入频率范围50Hz±1...
