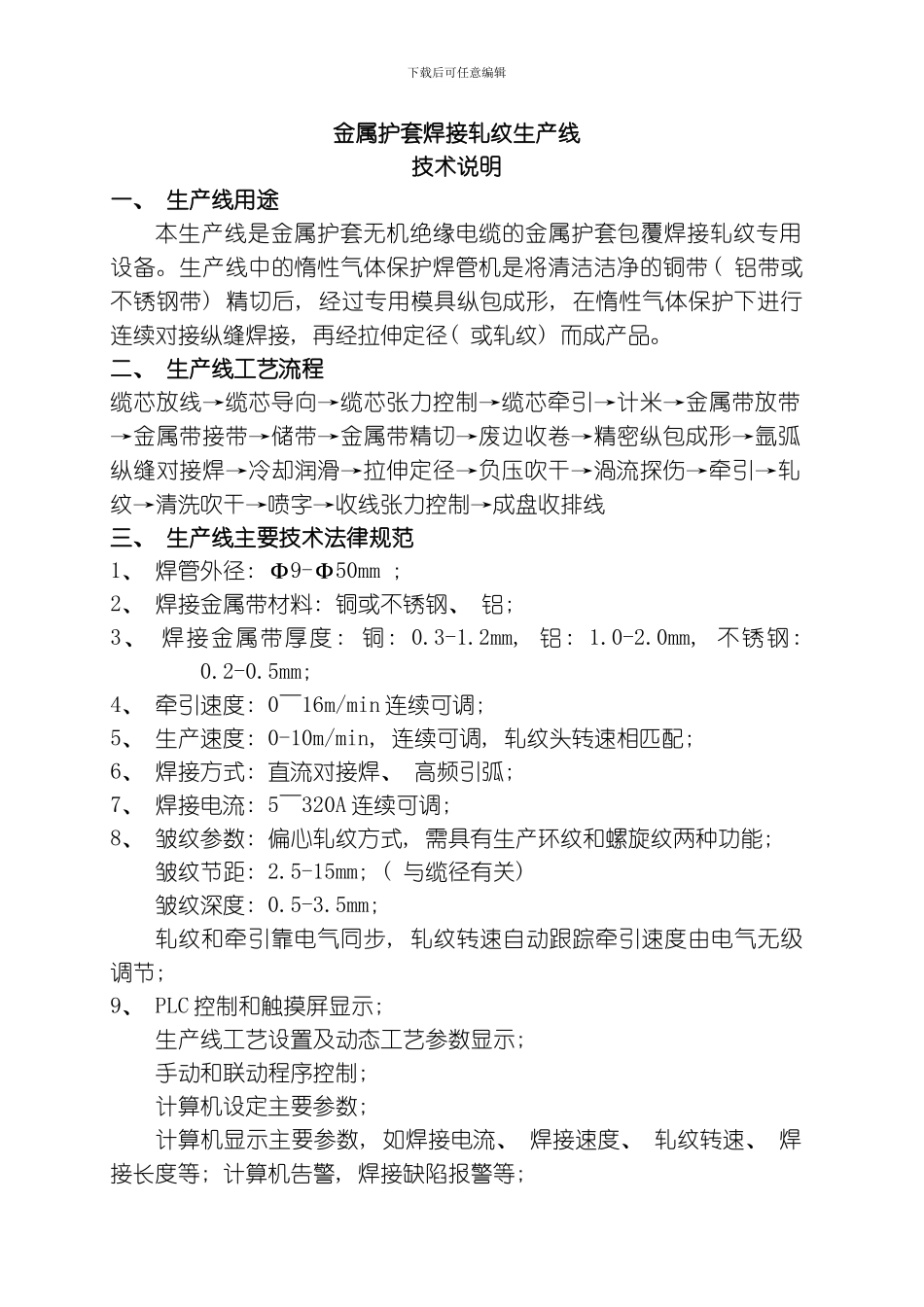

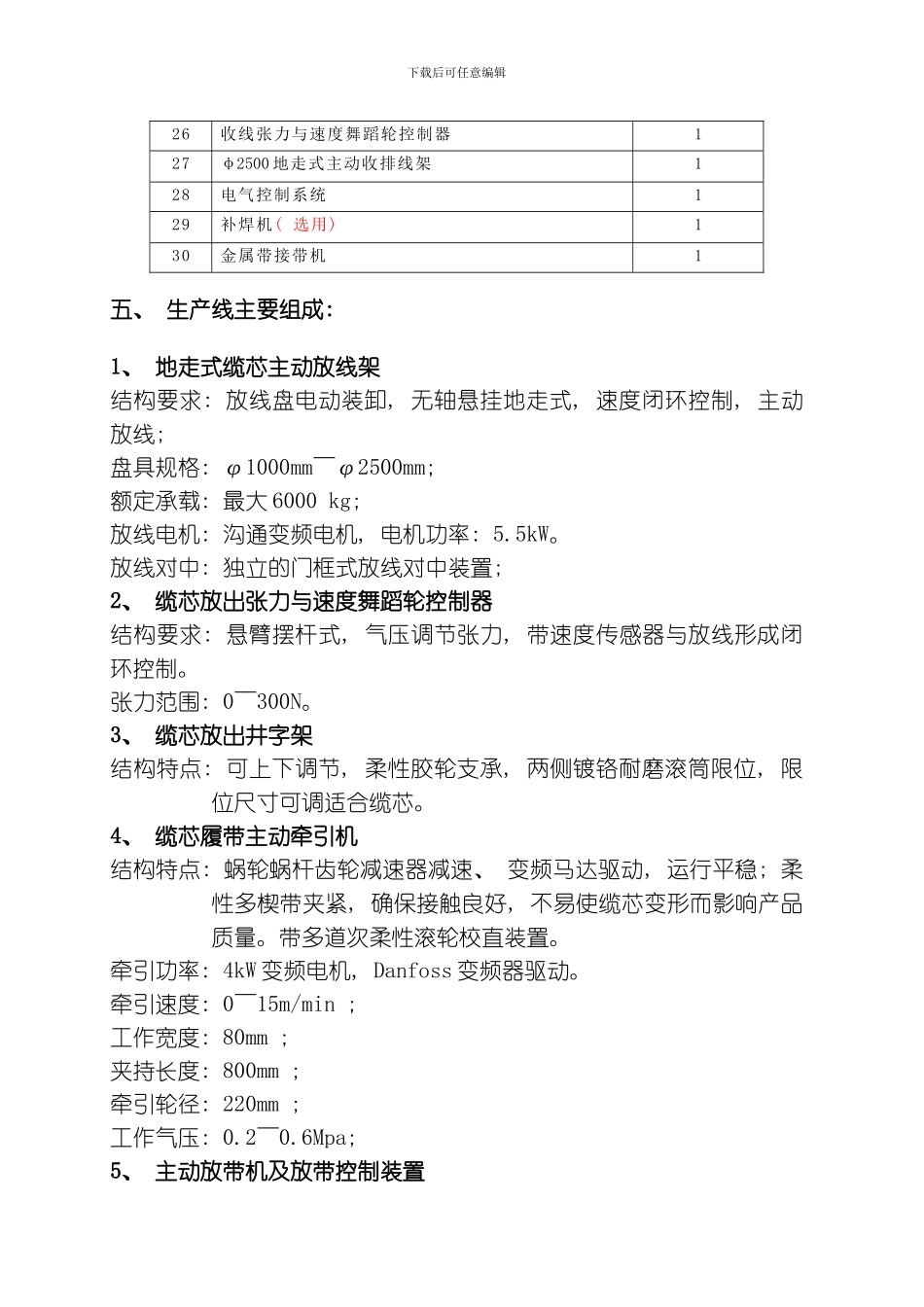

下载后可任意编辑金属护套焊接轧纹生产线技术说明一、 生产线用途本生产线是金属护套无机绝缘电缆的金属护套包覆焊接轧纹专用设备。生产线中的惰性气体保护焊管机是将清洁洁净的铜带( 铝带或不锈钢带) 精切后, 经过专用模具纵包成形, 在惰性气体保护下进行连续对接纵缝焊接, 再经拉伸定径( 或轧纹) 而成产品。二、 生产线工艺流程缆芯放线→缆芯导向→缆芯张力控制→缆芯牵引→计米→金属带放带→金属带接带→储带→金属带精切→废边收卷→精密纵包成形→氩弧纵缝对接焊→冷却润滑→拉伸定径→负压吹干→渦流探伤→牵引→轧纹→清洗吹干→喷字→收线张力控制→成盘收排线三、 生产线主要技术法律规范1、 焊管外径: Ф9-Ф50mm ; 2、 焊接金属带材料: 铜或不锈钢、 铝; 3、 焊接金属带厚度: 铜: 0.3-1.2mm, 铝: 1.0-2.0mm, 不锈钢: 0.2-0.5mm; 4、 牵引速度: 0～16m/min 连续可调; 5、 生产速度: 0-10m/min, 连续可调, 轧纹头转速相匹配; 6、 焊接方式: 直流对接焊、 高频引弧; 7、 焊接电流: 5～320A 连续可调; 8、 皱纹参数: 偏心轧纹方式, 需具有生产环纹和螺旋纹两种功能; 皱纹节距: 2.5-15mm; ( 与缆径有关) 皱纹深度: 0.5-3.5mm; 轧纹和牵引靠电气同步, 轧纹转速自动跟踪牵引速度由电气无级调节; 9、 PLC 控制和触摸屏显示; 生产线工艺设置及动态工艺参数显示; 手动和联动程序控制; 计算机设定主要参数; 计算机显示主要参数, 如焊接电流、 焊接速度、 轧纹转速、 焊接长度等; 计算机告警, 焊接缺陷报警等; 下载后可任意编辑10、 设备安装尺寸约长 40 米、 宽 4.5 米、 中心高 1 米; 11、 设备装机总容量( 380V, 三相四线, 50Hz) <65kVA; 12、 工作气体压力: 0.6MPa; 13、 焊接保护气体: 氩、 氦( 选用) 。14、 生产线方向: 从左向右。15、 生产线主体颜色: 设备颜色: 天蓝色; 电气柜颜色: 米黄色; 旋转部分颜色: 桔红色。交货前一个月, 由甲方提供色板。四、 生产线设备组成应包括序号组成生产线部件名称数量( 套) 1φ2500 地走式缆芯主动放线架12缆芯放出张力与速度舞蹈轮控制器13缆芯放出井字架34缆芯履带牵引机15主动放带机及放带控制装置16缆芯高精度计米装置( 精度: ≤0.3%) 17焊接平台18进带定位装置19精密精切刀装置110出带定位装置111收废边装置112精密成型装置213焊接模架及焊管冷却装置114焊枪调节机构115直柄焊枪1...
