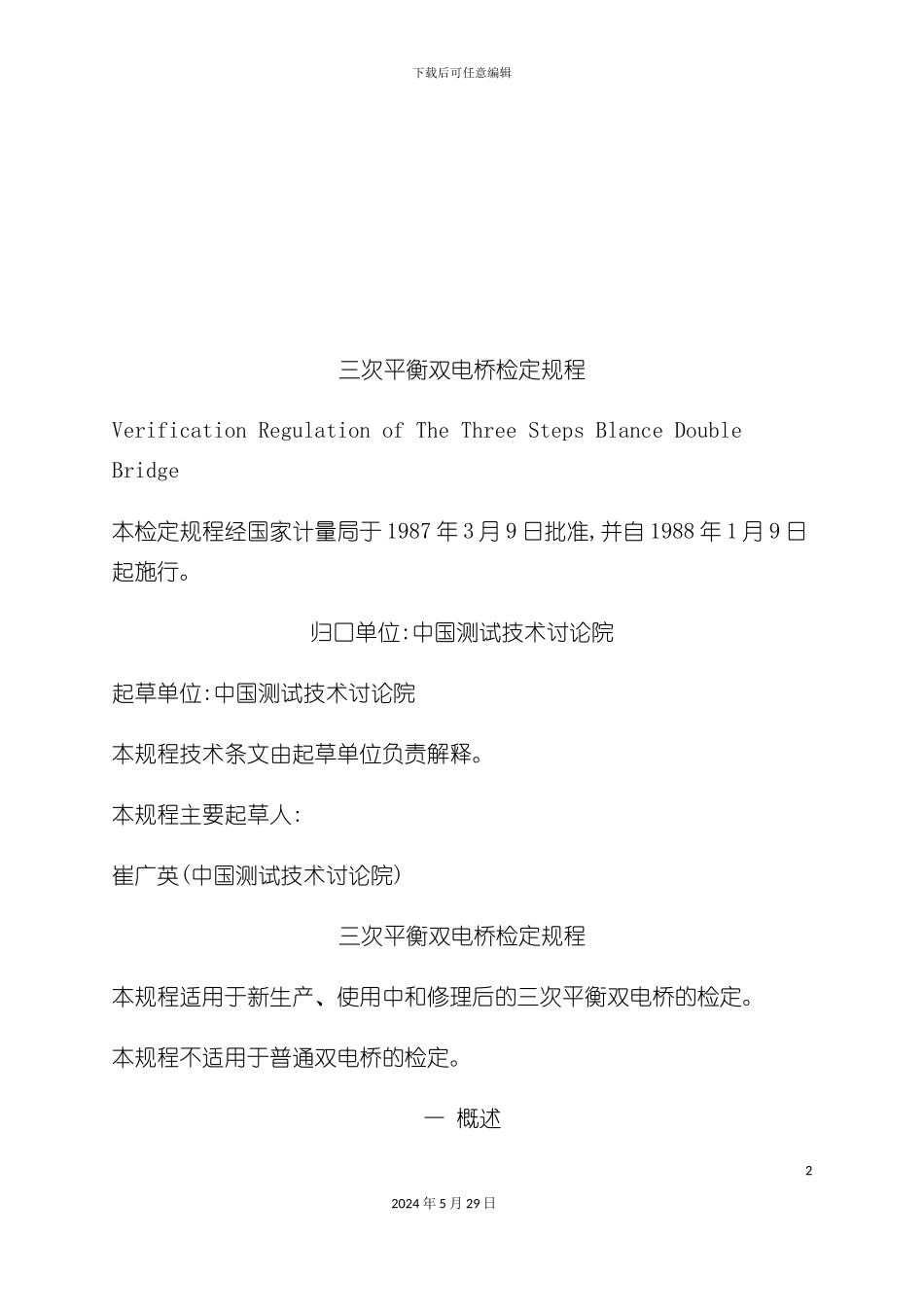

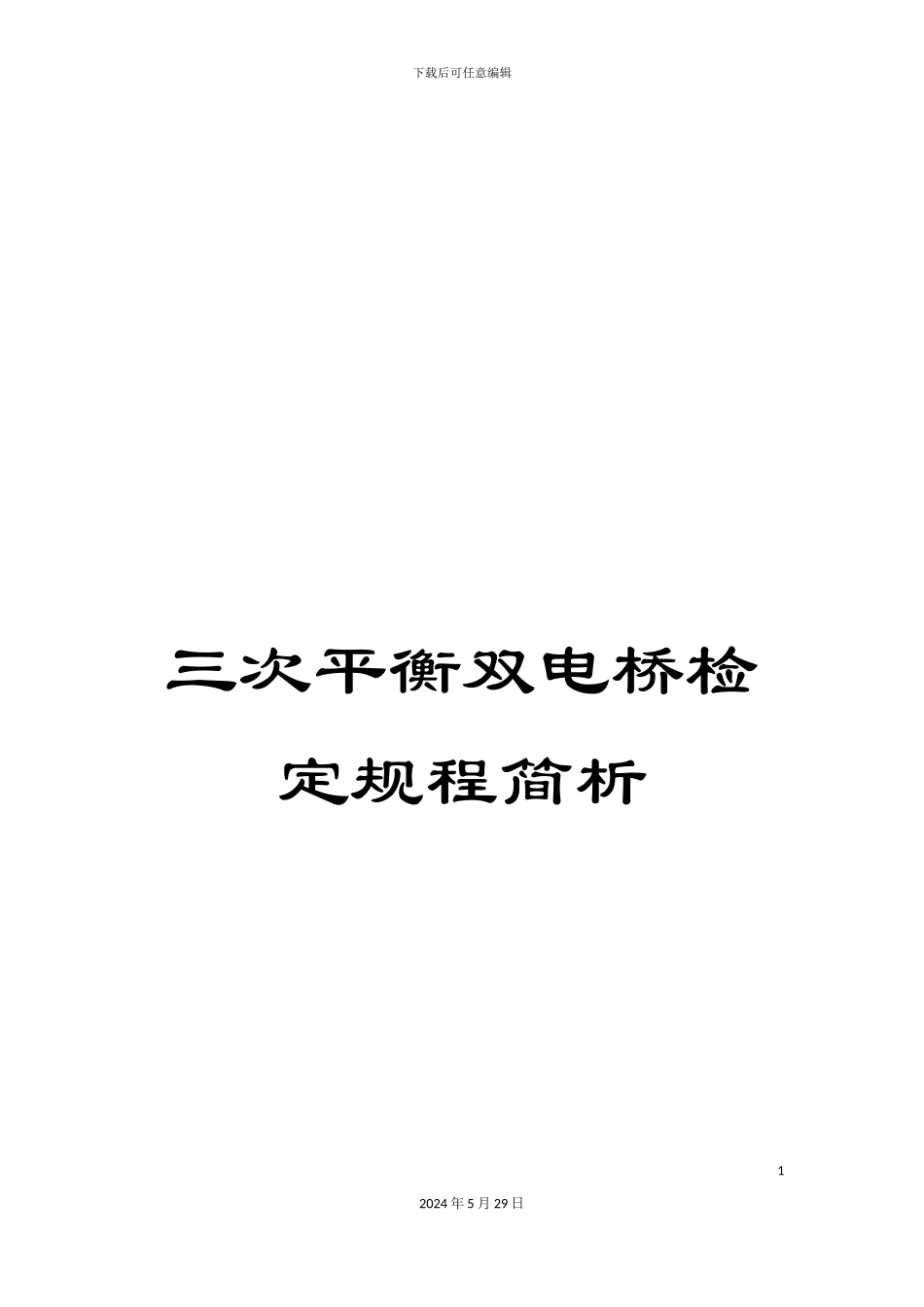

下载后可任意编辑三次平衡双电桥检定规程简析12024 年 5 月 29 日下载后可任意编辑三次平衡双电桥检定规程Verification Regulation of The Three Steps Blance Double Bridge本检定规程经国家计量局于 1987 年 3 月 9 日批准,并自 1988 年 1 月 9 日起施行。归口单位:中国测试技术讨论院起草单位:中国测试技术讨论院本规程技术条文由起草单位负责解释。本规程主要起草人:崔广英(中国测试技术讨论院)三次平衡双电桥检定规程本规程适用于新生产、使用中和修理后的三次平衡双电桥的检定。本规程不适用于普通双电桥的检定。一 概述22024 年 5 月 29 日下载后可任意编辑三次平衡双电桥是用于精密比较 10-3～102Ω 范围内同标称值标准电阻的仪器。经过电桥的三次平衡调节,能够有效地消除标准电阻的电位引线电阻、连接导线电阻和端钮接触处的过渡电阻等对测量小电阻的影响。达到高精度标准电阻的比较。三次平衡双电桥的原理线路如图 1 所示。三次平衡双电桥比较标准电阻的过程如下。在所有情况下,桥臂参数的选择都应满足下列条件:将被检标准电阻用替代法轮流地接到被检臂 Rx 中,按下列步骤进行电桥的平衡:第一次平衡:闭合 K1,断开 K2,接通 K3,调节 R4(RC)使电桥平衡。第二次平衡:闭合 K1 和 K2,调节 ra 或 rb 使用电桥平衡。第三次平衡:断开 K1 和 K2,调节 rc 或 rd 使用电桥平衡。重复一、二、三次平衡步骤,直至完全三次平衡为止,得到如下等式:*电桥平衡系指电流正反向时,检流计处在同一标尺位置,即虚零位法,下同。32024 年 5 月 29 日下载后可任意编辑图 1 三次平衡双电桥原理线路如图RA(RC)-外(内)比较臂电阻;RB(RD)-外(内)比例臂电阻;ra(rc)-外(内)比较臂辅助平衡电阻;rb(rd)-外(内)比例臂辅助平衡电阻;Rx、RT-被检臂和辅助臂电阻;K1、K2-内、外跨线短路开关;K3-电源电流换向开关;G-检流计;Rh-电源电路内调节电阻;42024 年 5 月 29 日下载后可任意编辑B、A-直流电源和电流表式(1)是三次平衡双电桥测量标准电阻的基本计算公式,它具有与单电桥测量电阻完全一样的形式。同标称值标准电阻的高精度比较,一般不采纳电桥直接法测量电阻,而是采纳能够消除电桥系统误差的替代法,这样被检电阻 Rxt1 的实际值按下式计算:式中: Rxt1、RNt2-被检的和标准的标准电阻在温度分别为 t1 和 t2 时的电阻实际值;Ax、AN-被检的和标准的标准电阻分别在电桥平衡时,RA 臂上的相对读数;RAH-RA 臂...
