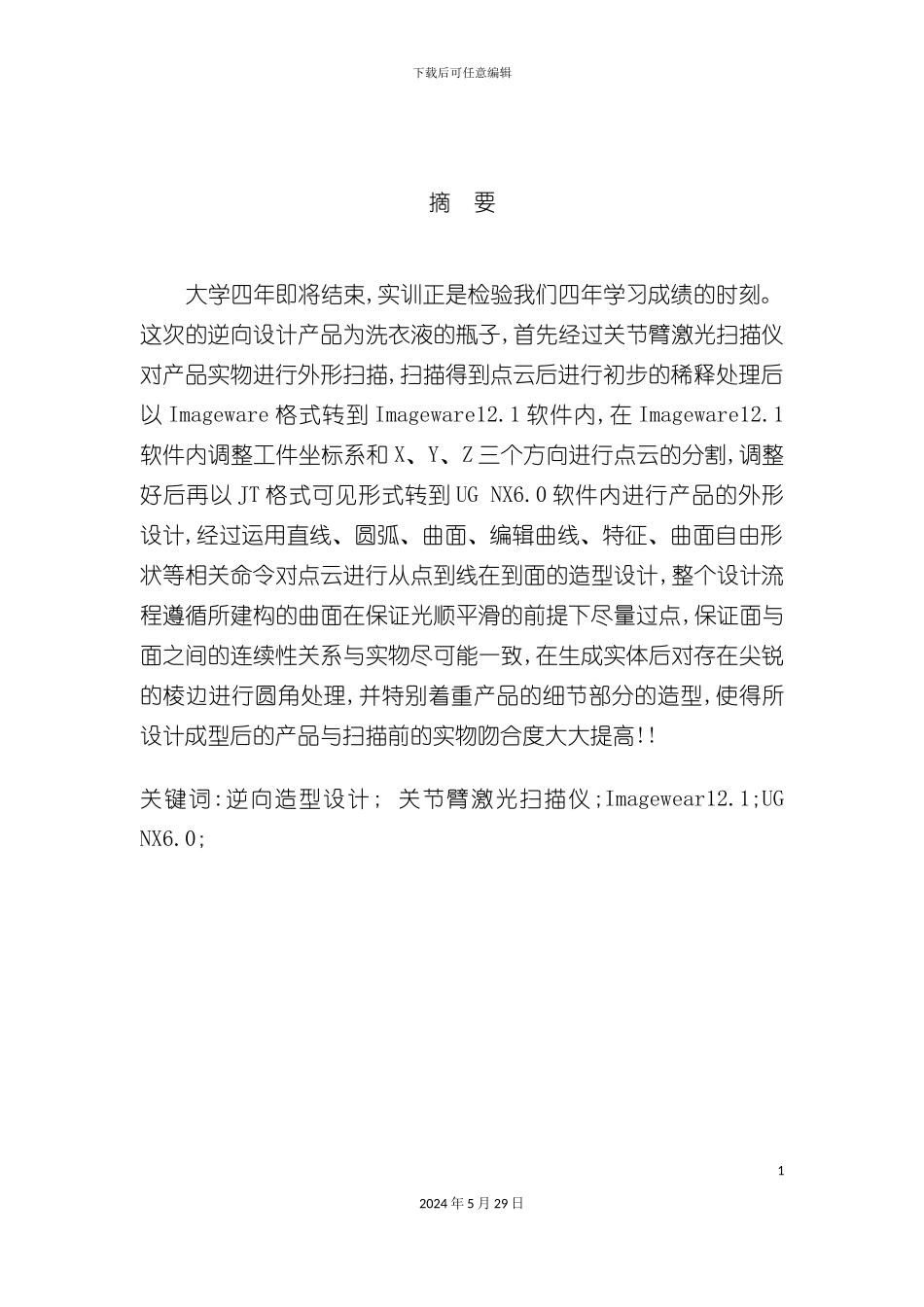

下载后可任意编辑三维测量与逆向工程实训报告12024 年 5 月 29 日 三维测量与逆向工程实训报告题 目:洗衣液瓶子逆向造型设计系 别: 机电工程系 专 业: 机械设计制造及其自动化 学生姓名: 学 号: 指导老师: 职 称: 题目类型: 理论讨论 实验讨论 工程设计 工程技术讨论 软件开发 11 年 11 月 10 日√下载后可任意编辑摘 要 大学四年即将结束,实训正是检验我们四年学习成绩的时刻。这次的逆向设计产品为洗衣液的瓶子,首先经过关节臂激光扫描仪对产品实物进行外形扫描,扫描得到点云后进行初步的稀释处理后以 Imageware 格式转到 Imageware12.1 软件内,在 Imageware12.1软件内调整工件坐标系和 X、Y、Z 三个方向进行点云的分割,调整好后再以 JT 格式可见形式转到 UG NX6.0 软件内进行产品的外形设计,经过运用直线、圆弧、曲面、编辑曲线、特征、曲面自由形状等相关命令对点云进行从点到线在到面的造型设计,整个设计流程遵循所建构的曲面在保证光顺平滑的前提下尽量过点,保证面与面之间的连续性关系与实物尽可能一致,在生成实体后对存在尖锐的棱边进行圆角处理,并特别着重产品的细节部分的造型,使得所设计成型后的产品与扫描前的实物吻合度大大提高!!关键词:逆向造型设计; 关节臂激光扫描仪;Imagewear12.1;UG NX6.0;12024 年 5 月 29 日下载后可任意编辑1、点云处理1.1 调坐标(1)打开 Imagewear12.1 软件进将文件导入,将鼠标移到产品点云上单击右键并点击【圈选点】按钮,然后弹出【圈选点】工具条对没用的点云进行删除,将鼠标重新移到产品点云上单击右键并单击【点显示】按钮,弹出【点显示】工具条对点云进行稀释,如下图1-1 所示。图 1-122024 年 5 月 29 日下载后可任意编辑(2)将鼠标重新移到产品点云上单击右键并单击【交互模式点云截面】按钮,弹出【交互模式点云截面】工具条对点云进行截取截面,然后再单击【隐藏实面】按钮将点云下半部分隐藏,然后在将鼠标移动到剩余点云上单击右键并单击【交互模式点云截面】按钮,如下图 1-2 所示。图 1-2(3)将鼠标移动到上步截取的点云上右键并单击【点云三角形网格化】按钮,如下图 1-3 所示。32024 年 5 月 29 日下载后可任意编辑图 1-3(4)按快捷键 CTRL+S 将所有点云显示出来,然后在修改工具栏中单击【合并-点云】按钮,将上下两部份点云合并,如下图 1-4 所示。42024 年 5 月 29 日下载后可任意编辑图 1-4(5)将鼠标移动到上步...
