关于功率因数及其补偿

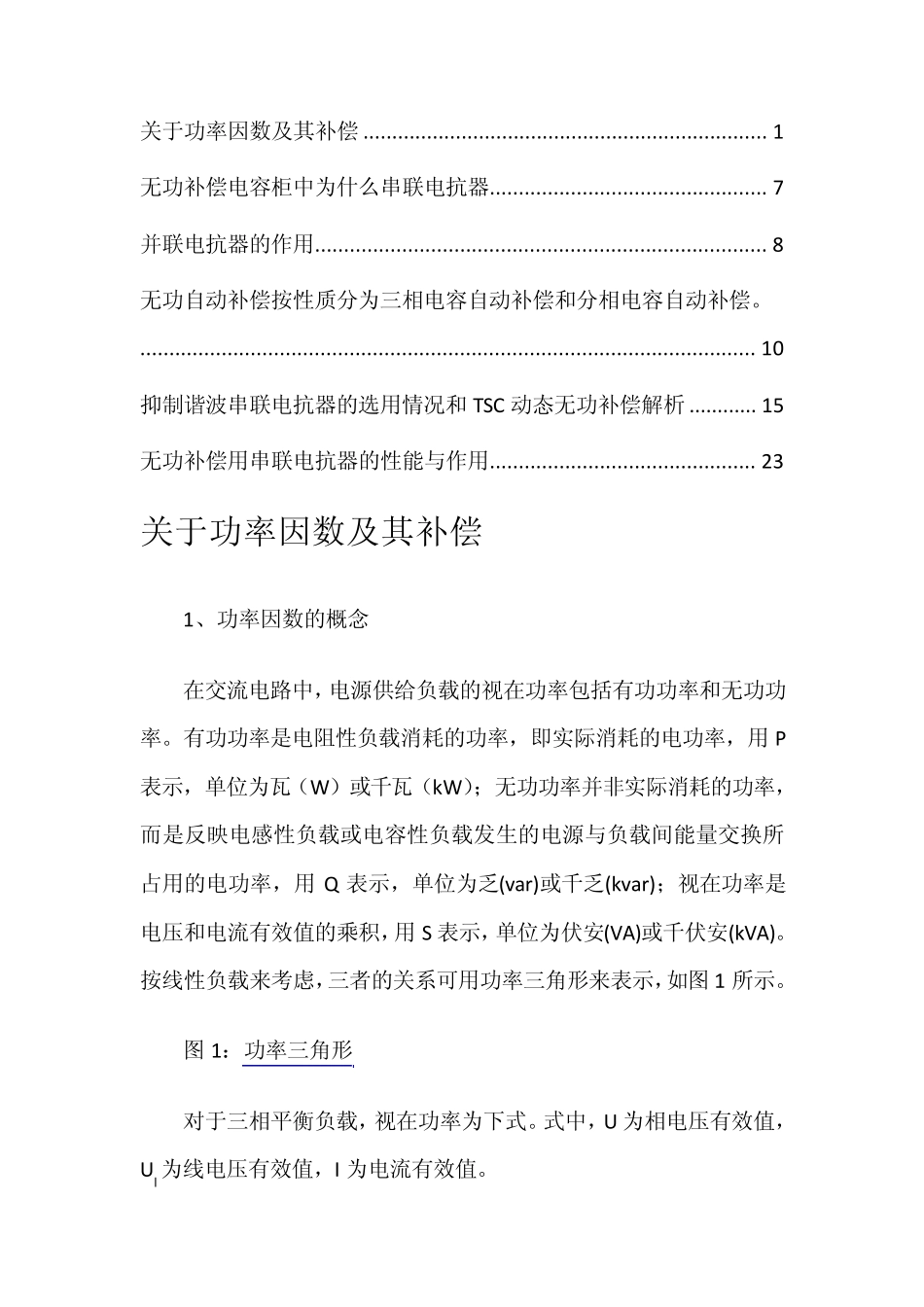

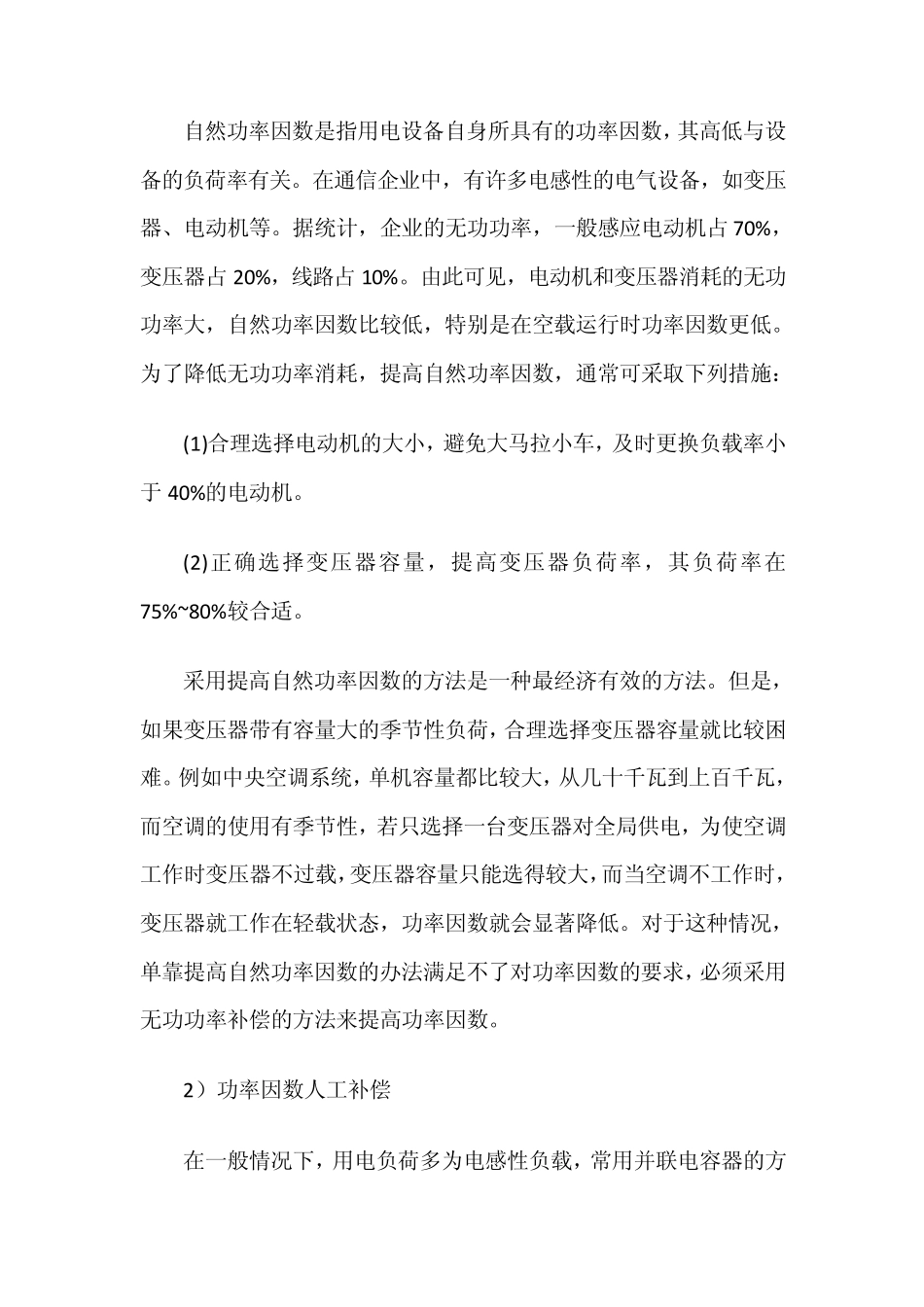

关于功率因数及其补偿 ...................................................................... 1 无功补偿电容柜中为什么串联电抗器 ................................................ 7 并联电抗器的作用 .............................................................................. 8 无功自动补偿按性质分为三相电容自动补偿和分相电容自动补偿。.......................................................................................................... 10 抑制谐波串联电抗器的选用情况和TSC 动态无功补偿解析 ............ 15 无功补偿用串联电抗器的性能与作用 .............................................. 23 关于功率因数及其补偿 1、功率因数的概念 在交流电路中，电源供给负载的视在功率包括有功功率和无功功率。有功功率是电阻性负载消耗的功率，即实际消耗的电功率，用P表示，单位为瓦（W）或千瓦（kW）；无功功率并非实际消耗的功率，而是反映电感性负载或电容性负载发生的电源与负载间能量交换所占用的电功率，用Q 表示，单位为乏(var)或千乏(kvar)；视在功率是电压和电流有效值的乘积，用S 表示，单位为伏安(VA)或千伏安(kVA)。按线性负载来考虑，三者的关系可用功率三角形来表示，如图 1 所示。 图 1：功率三角形 对于三相平衡负载，视在功率为下式。式中，U 为相电压有效值，Ul 为线电压有效值，I 为电流有效值。 S = 3UI =31/2 Ul I =（P2 + Q2）1/2 当供电回路中既有电感性负载又有电容性负载时，总的无功功率为下式。式中，QL 为电感的无功功率，QC为电容的无功功率。 Q = QL-QC 有功功率与视在功率之比称为功率因数，用λ 表示。在线性电路中，功率因数等于电流与电压相位差的余弦，即 λ =P/S=（3UI cos Φ ）/3UI= cos Φ 功率因数是反映电力用户用电设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。 2、提高功率因数的意义 提高功率因数的意义包括可降低线路损耗、可改善电压质量、可提高变压器利用率和节约用户的电费开支等等，详见下表1 的解释。 表1：提高功率因数的意义 3、提高功率因数的方法 提高功率因数的方法分为提高自然功率因数和功率因数人工补偿。 1）提高自然功率因数 自然功率因数是指用电设备自身所具有的功率因数，其高低与设备的负荷率有关。在通信企业中，有许多电感性的电气设备，如变压器、电动...
