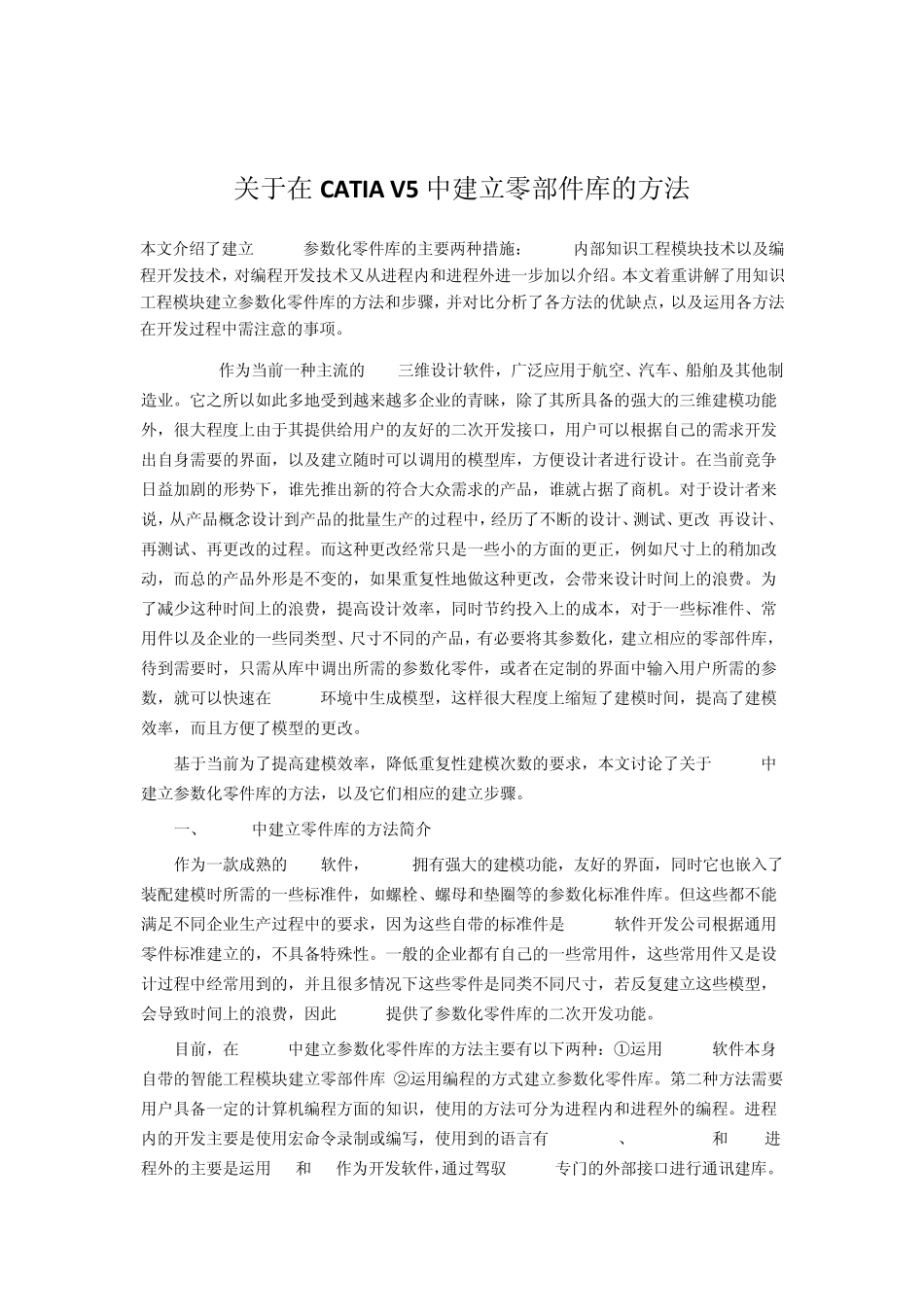

关于在 CATIA V5 中建立零部件库的方法 本文介绍了建立 CATIA参数化零件库的主要两种措施:CATIA内部知识工程模块技术以及编程开发技术,对编程开发技术又从进程内和进程外进一步加以介绍。本文着重讲解了用知识工程模块建立参数化零件库的方法和步骤,并对比分析了各方法的优缺点,以及运用各方法在开发过程中需注意的事项。 CATIA作为当前一种主流的 CAD三维设计软件,广泛应用于航空、汽车、船舶及其他制造业。它之所以如此多地受到越来越多企业的青睐,除了其所具备的强大的三维建模功能外,很大程度上由于其提供给用户的友好的二次开发接口,用户可以根据自己的需求开发出自身需要的界面,以及建立随时可以调用的模型库,方便设计者进行设计。在当前竞争日益加剧的形势下,谁先推出新的符合大众需求的产品,谁就占据了商机。对于设计者来说,从产品概念设计到产品的批量生产的过程中,经历了不断的设计、测试、更改;再设计、再测试、再更改的过程。而这种更改经常只是一些小的方面的更正,例如尺寸上的稍加改动,而总的产品外形是不变的,如果重复性地做这种更改,会带来设计时间上的浪费。为了减少这种时间上的浪费,提高设计效率,同时节约投入上的成本,对于一些标准件、常用件以及企业的一些同类型、尺寸不同的产品,有必要将其参数化,建立相应的零部件库,待到需要时,只需从库中调出所需的参数化零件,或者在定制的界面中输入用户所需的参数,就可以快速在 CATIA环境中生成模型,这样很大程度上缩短了建模时间,提高了建模效率,而且方便了模型的更改。 基于当前为了提高建模效率,降低重复性建模次数的要求,本文讨论了关于 CATIA中建立参数化零件库的方法,以及它们相应的建立步骤。 一、CATIA中建立零件库的方法简介 作为一款成熟的 CAD软件,CATIA拥有强大的建模功能,友好的界面,同时它也嵌入了装配建模时所需的一些标准件,如螺栓、螺母和垫圈等的参数化标准件库。但这些都不能满足不同企业生产过程中的要求,因为这些自带的标准件是CATIA软件开发公司根据通用零件标准建立的,不具备特殊性。一般的企业都有自己的一些常用件,这些常用件又是设计过程中经常用到的,并且很多情况下这些零件是同类不同尺寸,若反复建立这些模型,会导致时间上的浪费,因此 CATIA提供了参数化零件库的二次开发功能。 目前,在 CATIA中建立参数化零件库的方法主要有以下两种:①运用 CATIA软件本身自带的智能工程模块建立零部件库...
