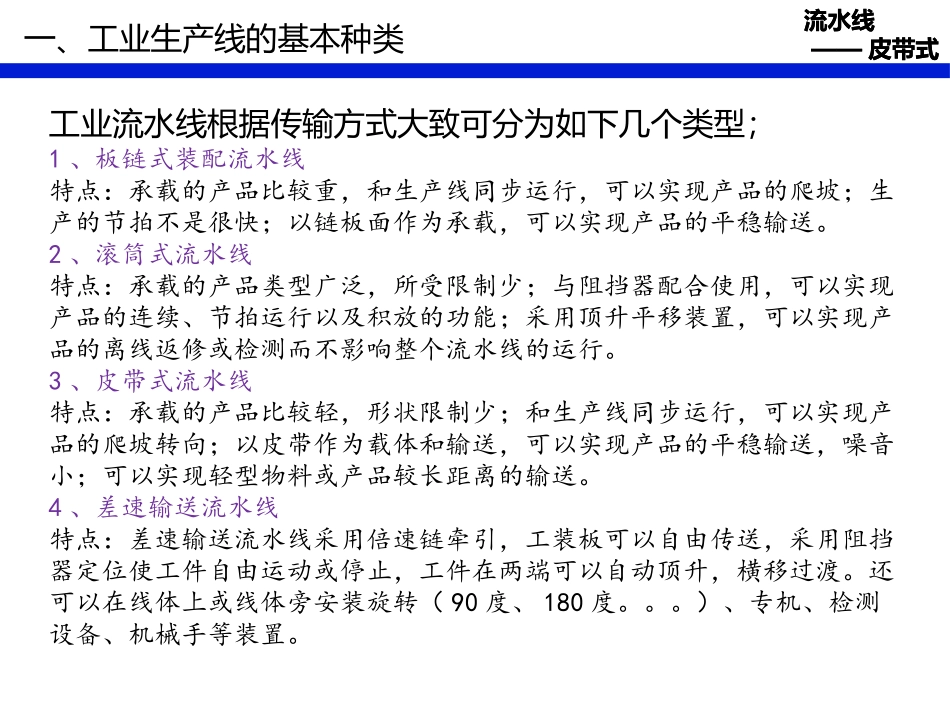

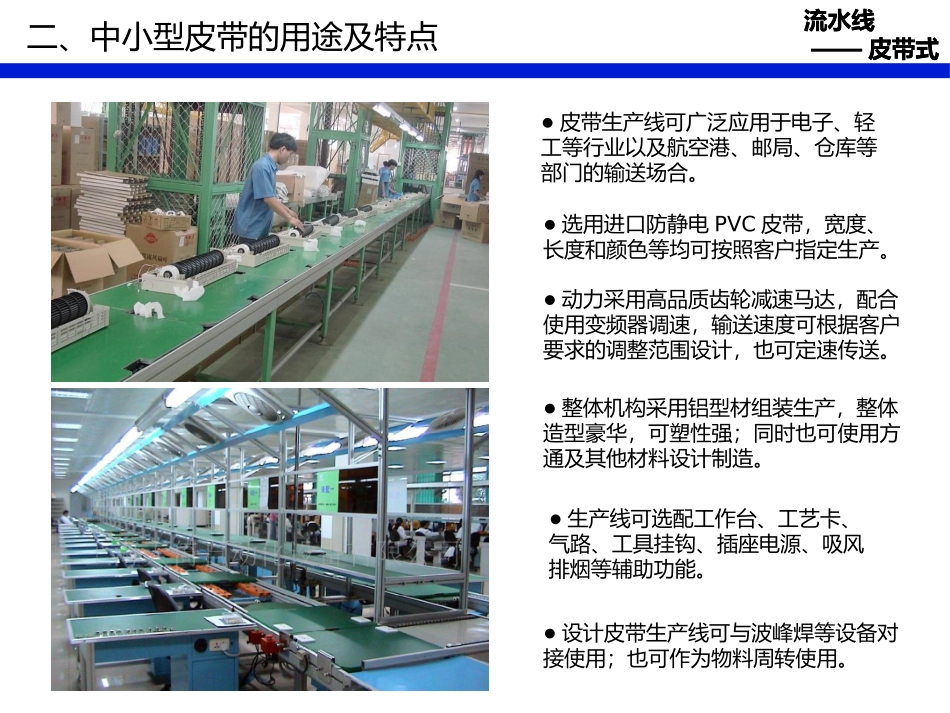

流水线——皮带式流水线——皮带式皮带式流水线流水线——皮带式流水线——皮带式工业流水线根据传输方式大致可分为如下几个类型；1、板链式装配流水线特点：承载的产品比较重，和生产线同步运行，可以实现产品的爬坡；生产的节拍不是很快；以链板面作为承载，可以实现产品的平稳输送。2、滚筒式流水线特点：承载的产品类型广泛，所受限制少；与阻挡器配合使用，可以实现产品的连续、节拍运行以及积放的功能；采用顶升平移装置，可以实现产品的离线返修或检测而不影响整个流水线的运行。3、皮带式流水线特点：承载的产品比较轻，形状限制少；和生产线同步运行，可以实现产品的爬坡转向；以皮带作为载体和输送，可以实现产品的平稳输送，噪音小；可以实现轻型物料或产品较长距离的输送。4、差速输送流水线特点：差速输送流水线采用倍速链牵引，工装板可以自由传送，采用阻挡器定位使工件自由运动或停止，工件在两端可以自动顶升，横移过渡。还可以在线体上或线体旁安装旋转（90度、180度。。。）、专机、检测设备、机械手等装置。一、工业生产线的基本种类流水线——皮带式流水线——皮带式二、中小型皮带的用途及特点●生产线可选配工作台、工艺卡、气路、工具挂钩、插座电源、吸风排烟等辅助功能。●选用进口防静电PVC皮带，宽度、长度和颜色等均可按照客户指定生产。●皮带生产线可广泛应用于电子、轻工等行业以及航空港、邮局、仓库等部门的输送场合。●动力采用高品质齿轮减速马达，配合使用变频器调速，输送速度可根据客户要求的调整范围设计，也可定速传送。●整体机构采用铝型材组装生产，整体造型豪华，可塑性强；同时也可使用方通及其他材料设计制造。●设计皮带生产线可与波峰焊等设备对接使用；也可作为物料周转使用。流水线——皮带式流水线——皮带式三、皮带式流水线的基本构造流水线的基本构造：框架系统、传动单元、驱动单元、传输单元、照明系统、吊路系统、工艺卡系统、仪表台系统、工作台系统、防静电系统、空气动力系统、插座电源系统及配电控制系统等组成；流水线——皮带式流水线——皮带式四、皮带式流水线的动力系统设计及马达的选择动力系统驱动单元传动单元控制单元电动机减速机构机构配件传动方式（机构）动力驱动滚筒被动张紧系统变频器/调速器马达的选择原则：1、是否需要实现正反转启动？2、马达是否需要频繁启动和停止？3、马达的启动力矩是否大于皮带线所需要的驱动力矩？4、马达的转速和减速比是否和设计的传输速度所匹配？5、马达实际工作环境，如烟尘、高温、潮湿等流水线——皮带式流水线——皮带式四、皮带式流水线的动力系统设计及马达的选择Pg=(P1+P2+P3)100nWPg：所需要动力（W)e：输送机之机长（m）（轴间距离）w：皮带单位长之重要（kg/m）u：摩擦系数v：皮带速度（m/sec）Q:输送量（kg/h)n：效率（%）H：倾斜输送机两端之高度差（m）空载动力：P1=9.8uwveW﹝﹞水平动力：P2=uQe/367W﹝﹞垂直动力：P3=±QH/367W﹝﹞流水线——皮带式流水线——皮带式五、标准式皮带线的设计范例普通微型皮带线主体样图流水线——皮带式流水线——皮带式五、标准式皮带线的设计范例普通轻型皮带线主体样图流水线——皮带式流水线——皮带式六、皮带线传送的对接方式及设计要点普通对接方式有缝搭接方式辅助对接方式流水线需要对接使用时，需要根据所运输的产品的大小、特性来决定皮带线的对接方式流水线——皮带式流水线——皮带式七、皮带的选择防静电PVC皮带防滑PVC皮带白色PU皮带常规使用皮带材质分类：PU、PVC、橡胶、铁氟龙、硅胶等常规使用皮带用途分类：食品级、物流级、防静电、工矿级、腐蚀性级常规附件：表面挡条、挡板、背面导向等等。流水线——皮带式流水线——皮带式谢谢大家！
