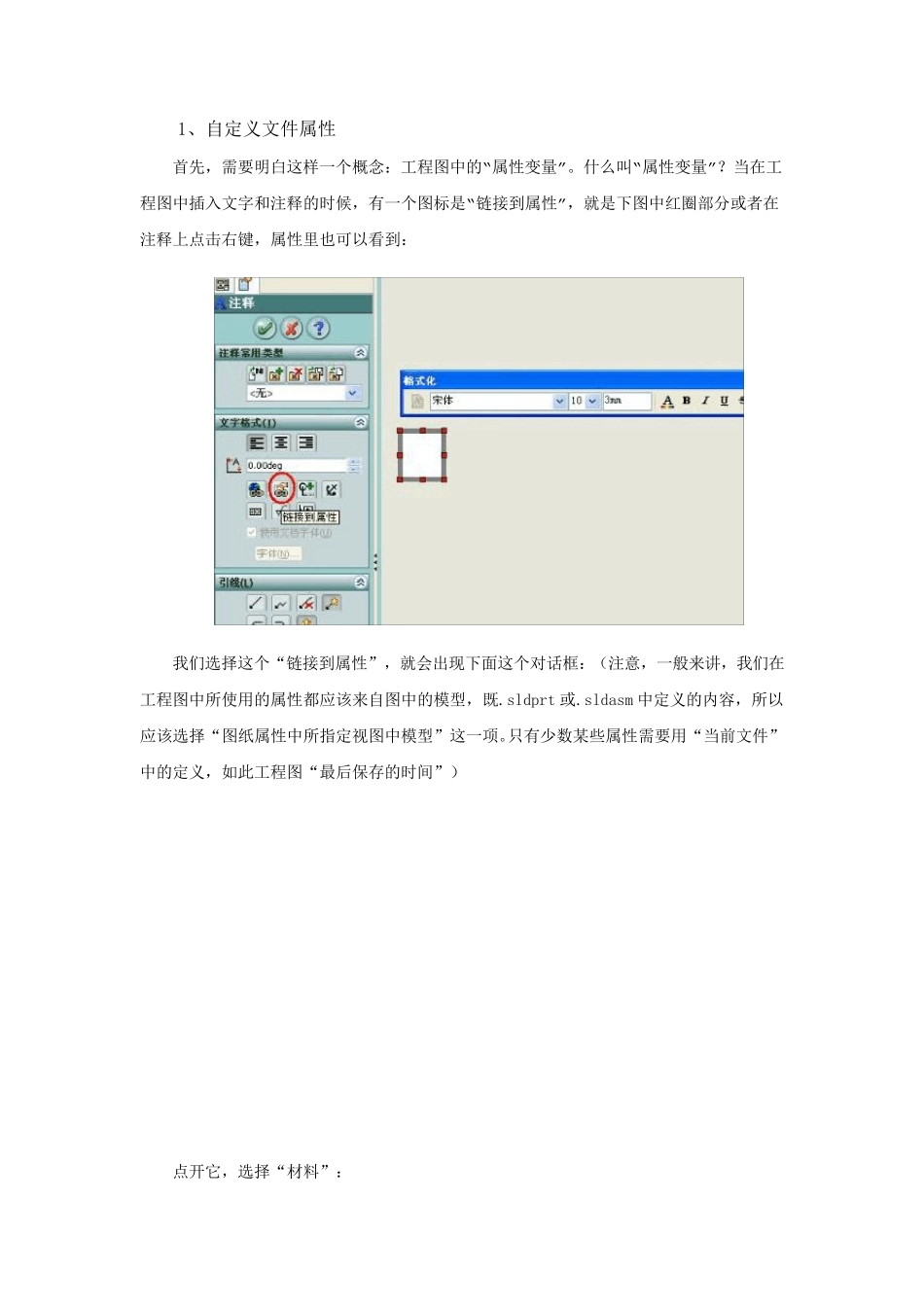

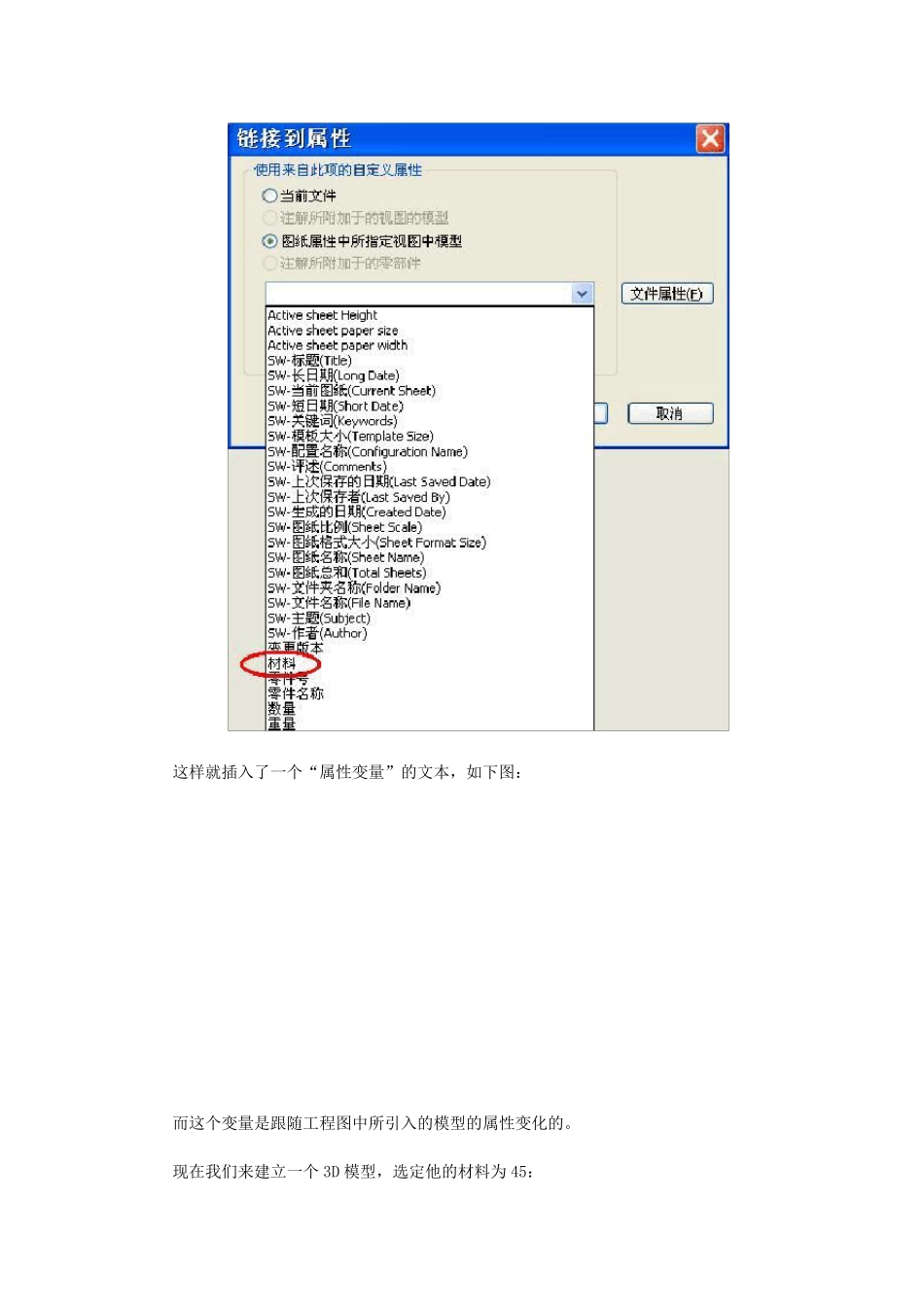

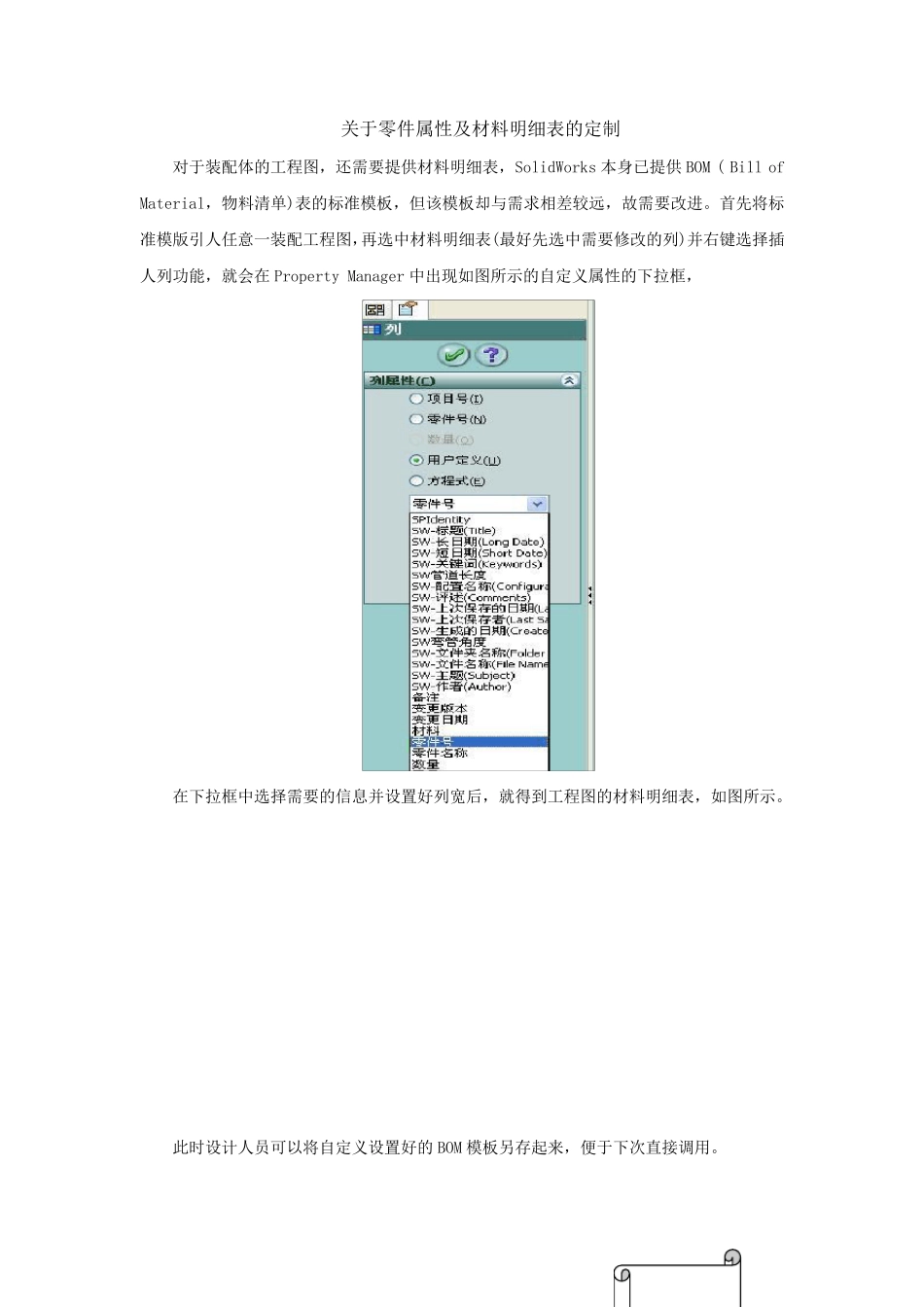

关于零件属性及材料明细表的定制 对于装配体的工程图，还需要提供材料明细表，SolidWorks 本身已提供BOM ( Bill of Material，物料清单)表的标准模板，但该模板却与需求相差较远，故需要改进。首先将标准模版引人任意一装配工程图，再选中材料明细表(最好先选中需要修改的列)并右键选择插人列功能，就会在 Property Manager 中出现如图所示的自定义属性的下拉框， 在下拉框中选择需要的信息并设置好列宽后，就得到工程图的材料明细表，如图所示。 此时设计人员可以将自定义设置好的BOM 模板另存起来，便于下次直接调用。 1、自定义文件属性 首先，需要明白这样一个概念：工程图中的“属性变量”。什么叫“属性变量”？当在工程图中插入文字和注释的时候，有一个图标是“链接到属性”，就是下图中红圈部分或者在注释上点击右键，属性里也可以看到： 我们选择这个“链接到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt 或.sldasm 中定义的内容，所以应该选择“图纸属性中所指定视图中模型”这一项。只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”） 点开它，选择“材料”： 这样就插入了一个“属性变量”的文本，如下图： 而这个变量是跟随工程图中所引入的模型的属性变化的。 现在我们来建立一个3D 模型，选定他的材料为 45： 然后将这个模型插入到工程图中： 看吧，那个“属性变量”的文本就变成了“45”。 2、“属性变量”的应用 要实现工程图中的自动明细表，其根本就是“属性变量”的应用。 “属性变量”就是 SolidWorks 中3D 模型与工程图之间的一个“纽带”，使得工程图中不仅是各视图与原模型关联，各种文字及表格也是与原模型相关联的。而这也是目前的 3D软件的终极目标：所有的设计信息及技术表达全部包含在一个3D 图中，而 2D 的工程图仅仅是辅助，甚至可以不要，仅在需要纸质图纸交流的时候方便、自动的生成。 在目前的版本中，SolidWorks 自身模板中的属性变量并不一定是我们需要的，所以要自己定义一些属性变量。那么这些都在哪里操作呢？看下图： 选择后会出现这个： “属性名称”就是我们所说的属性变量。 在SolidWorks 中，不论零件、装配、还是工程图都具有各自的属性名称，可以在模板中定义好自己常用的内容，然后工程图中与零件对应，就可以实现标题栏的自动填写。 举例如下：我们在3D...
