关于静电跨接方面的部分标准

关于静电跨接方面的部分标准_第1页
1/6
关于静电跨接方面的部分标准_第2页
2/6
关于静电跨接方面的部分标准_第3页
3/6

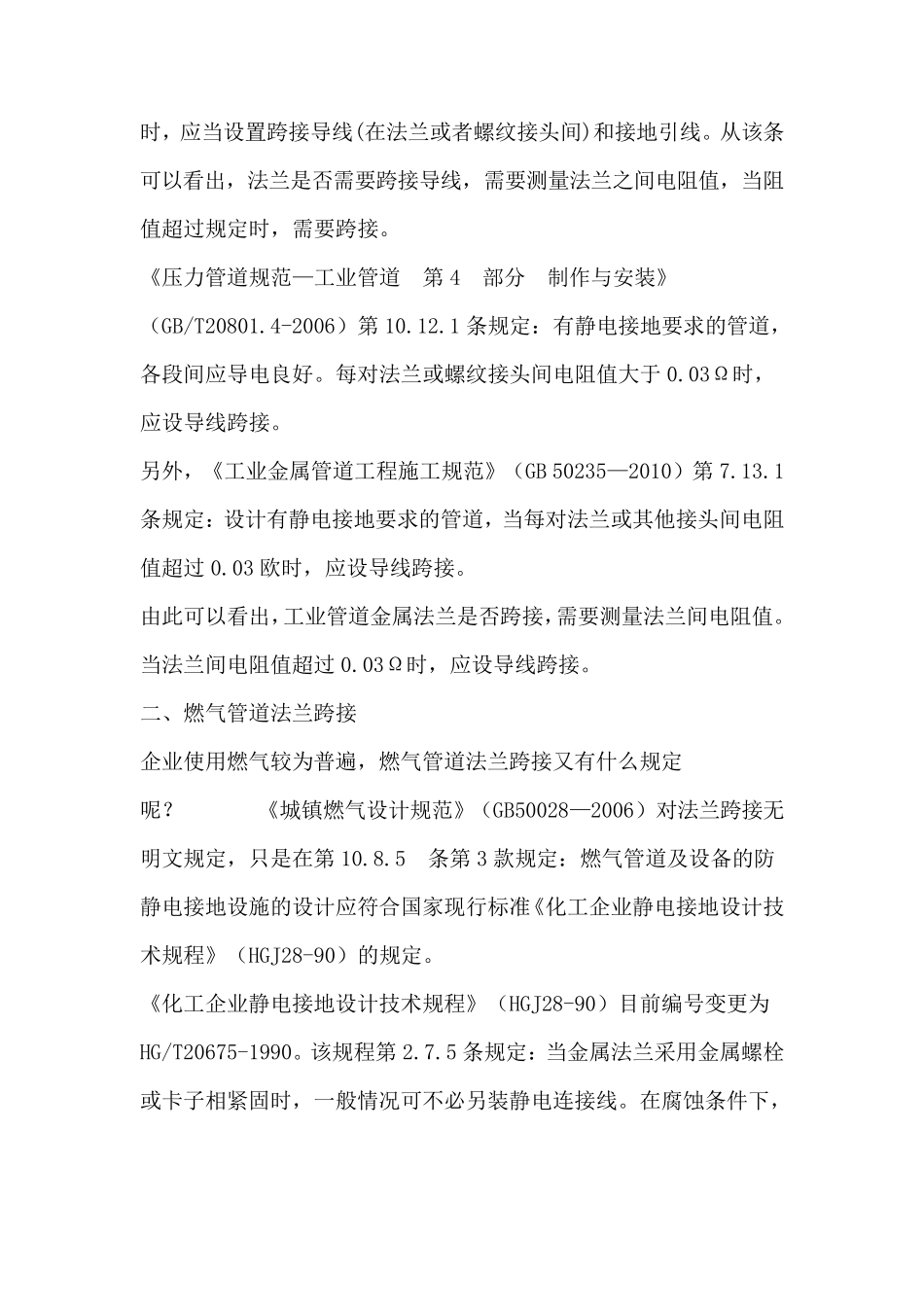

关于静电跨接方面的部分标准 在对企业进行安全生产检查时,专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接,防止发生静电事故。那么,金属管道法兰是否需要跨接?在什么情况下需要跨接? 笔者想就此问题做一下探讨。 一、工业管道金属法兰跨接 国家质量监督检验检疫总局2009 年5 月8 日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》(TSG D0001-2009),对工业管道有下列定义: 本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。 (1)、最高工作压力大于或等于0.1MPa(表压,下同)的; (2)、公称直径(注1)大于25mm 的; (3)、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其 标准沸 点 的液体或者可燃、易爆、有毒 、有腐 蚀 性 的液体的。 日常检查中 碰 见 的压力管道大部分属于上 述 工业管道之列。 《压力管道安全技术监察规程—工业管道》(TSG D0001-2009)第八 十 条对法兰跨接防静电有如 下规定:有静电接地 要求的管道,应 当测 量各 连 接接头 间 的电阻 值 和 管道系 统 的对地 电阻 值 。当 值 超 过 《压力管道规范—工业管道 》(GB/T20801-2006)或者设计 文件的规定时,应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。从该条可以看出,法兰是否需要跨接导线,需要测量法兰之间电阻值,当阻值超过规定时,需要跨接。 《压力管道规范—工业管道 第4 部分 制作与安装》(GB/T20801.4-2006)第10.12.1 条规定:有静电接地要求的管道,各段间应导电良好。每对法兰或螺纹接头间电阻值大于0.03Ω时,应设导线跨接。 另外,《工业金属管道工程施工规范》(GB 50235—2010)第7.13.1条规定:设计有静电接地要求的管道,当每对法兰或其他接头间电阻值超过0.03 欧时,应设导线跨接。 由此可以看出,工业管道金属法兰是否跨接,需要测量法兰间电阻值。当法兰间电阻值超过0.03Ω时,应设导线跨接。 二、燃气管道法兰跨接 企业使用燃气较为普遍,燃气管道法兰跨接又有什么规定呢? 《城镇燃气设计规范》(GB50028—2006)对法兰跨接无明文规定,只是在第10.8.5 条第3 款规定:燃气管道及设备的防静电接地设施的设计应符合国家现行标准《化工企业静电接地设计技术规程》(HGJ28-90)的规定。 《化工企业静电接地设计技术规程》(HGJ28-90)目前编...
