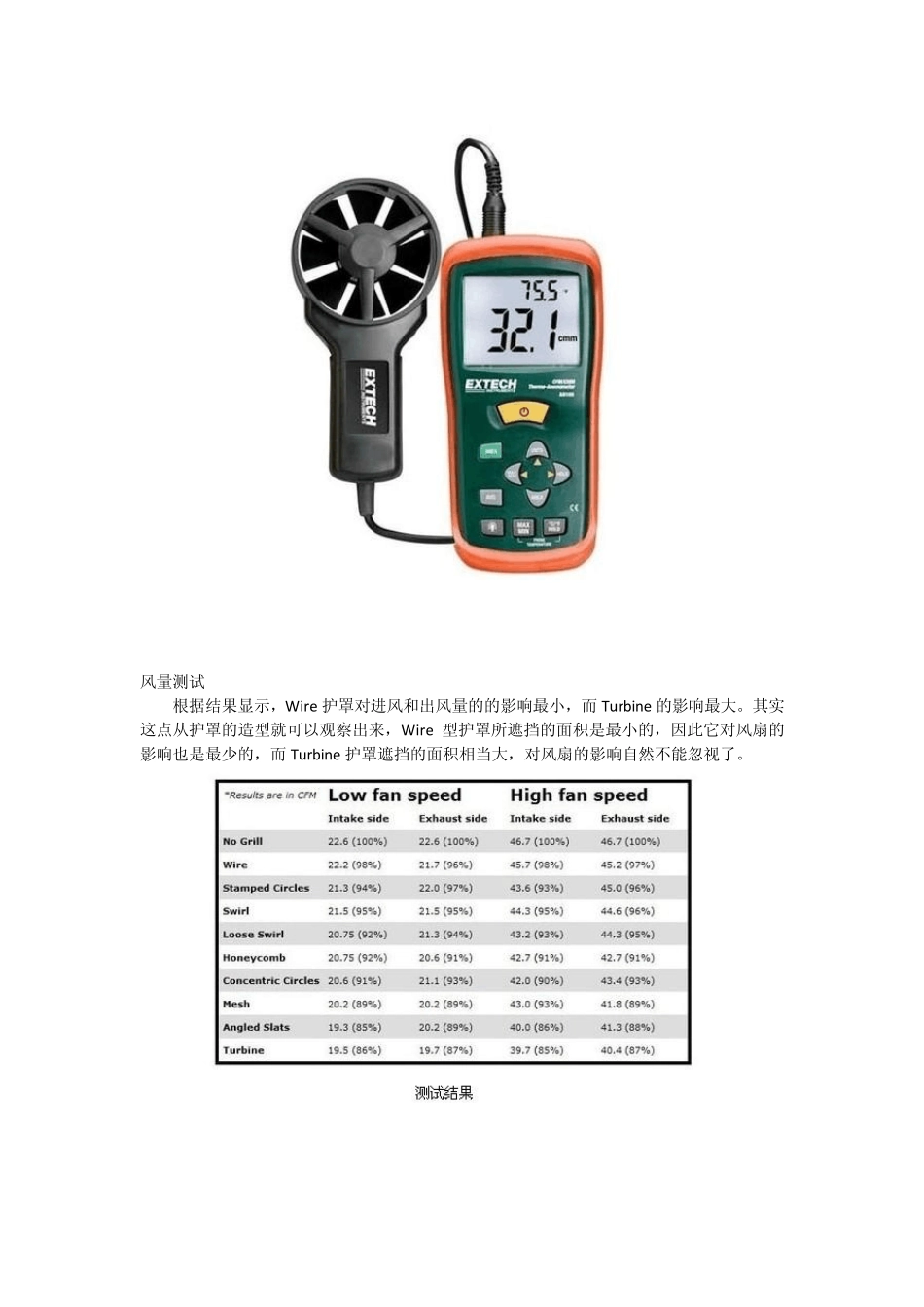

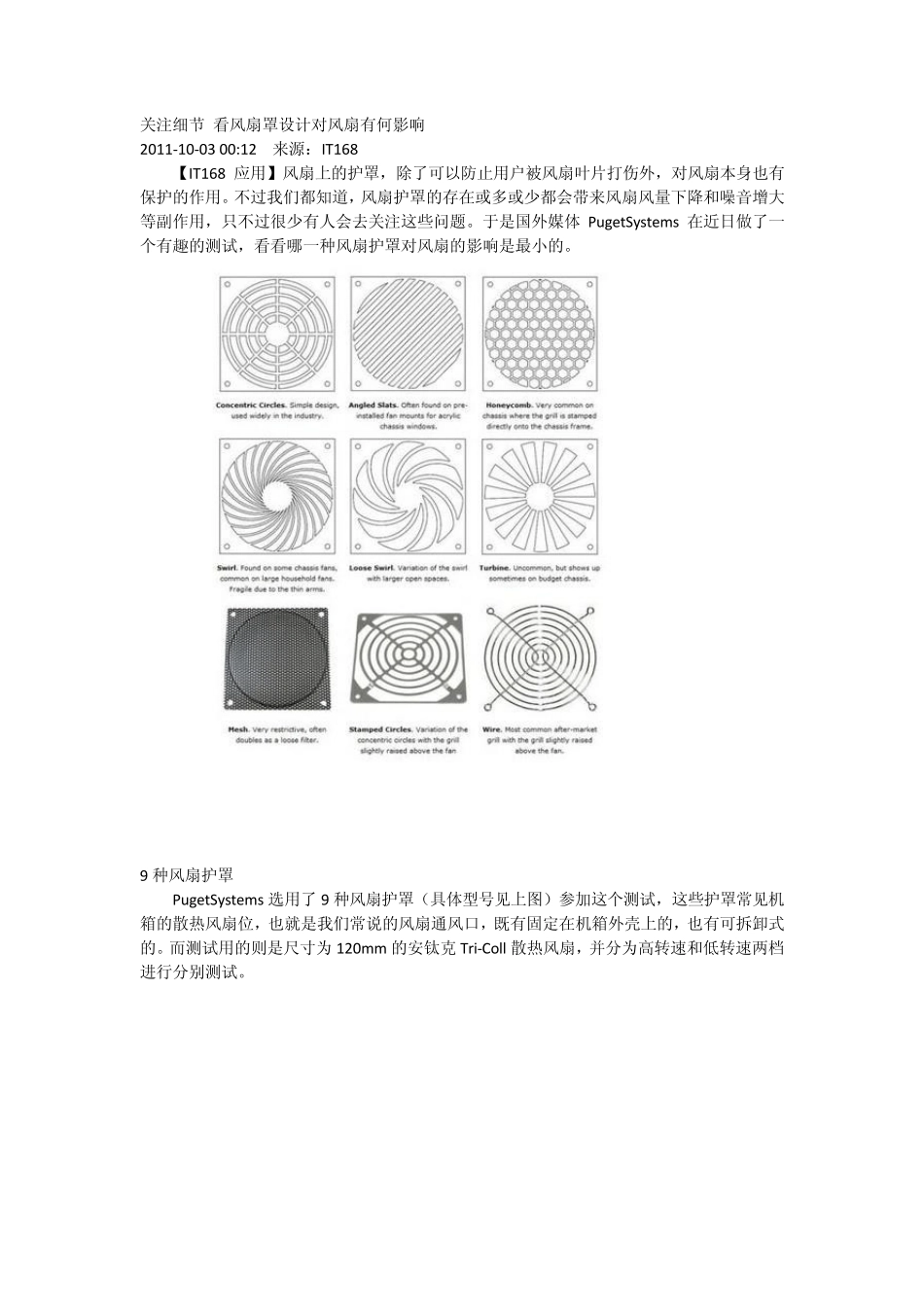

关注细节 看风扇罩设计对风扇有何影响 2011-10-03 00:12 来源:IT168 【IT168 应用】风扇上的护罩,除了可以防止用户被风扇叶片打伤外,对风扇本身也有保护的作用。不过我们都知道,风扇护罩的存在或多或少都会带来风扇风量下降和噪音增大等副作用,只不过很少有人会去关注这些问题。于是国外媒体 PugetSystems 在近日做了一个有趣的测试,看看哪一种风扇护罩对风扇的影响是最小的。 9 种风扇护罩 PugetSystems 选用了9 种风扇护罩(具体型号见上图)参加这个测试,这些护罩常见机箱的散热风扇位,也就是我们常说的风扇通风口,既有固定在机箱外壳上的,也有可拆卸式的。而测试用的则是尺寸为 120mm 的安钛克 Tri-Coll 散热风扇,并分为高转速和低转速两档进行分别测试。 低转速的噪音测试 首先进行的是低转速的噪音测试,测试场景的环境噪音为29dBa,如果不加装护罩,那么风扇运行后噪音计测得的噪音数值为35.5dBa。分别加装护罩后,经测量,噪音最低的是Wire、Mesh、Swirl 型护罩,噪音均为36dBa,仅增加了 1.4%;而增加幅度超过 10%的为Concentric Circles、Angled Slats 和 Turbine 三款,其中 Turbine 的噪音增幅最高,达 41.4%,数值为50.2dBa。 实测说明一切 然后是高转速的噪音测试,无护罩时风扇噪音为55dBa,加装护罩后的测试结果与低转速的大致相同,最好的三个仍然是Wire、Mesh 和 Swirl,垫底的依然是Turbine,增幅为29.1%,噪音值达 71dBa。 高转速的噪音测试 噪音测试之后就是风量测试了,同样进行高转速和低转速测试,并将护罩分别安装在风扇的进风位和出风位,然后测试加装护罩后的进风量和出风量与无护罩时相差多少,测试使用的风量计为Extech AN100。 风量测试 根据结果显示,Wire 护罩对进风和出风量的的影响最小,而Tu rbine 的影响最大。其实这点从护罩的造型就可以观察出来,Wire 型护罩所遮挡的面积是最小的,因此它对风扇的影响也是最少的,而Tu rbine 护罩遮挡的面积相当大,对风扇的影响自然不能忽视了。 测试结果 从这个测试可以看出,有时候我们总觉得自己的机箱噪音大,因此花了不少金钱去购买静音风扇,但是却发现效果并不明显。如果碰上这种情况,其实很可能就是机箱风扇位的护罩(即通风孔)设计得不好,影响了风扇效果。因此我们在购买机箱时,除了看机箱的做工、用料、内部设计外,重视静音的用户还要观察风扇通风孔的设计。当然,如果你打算重金打造静音水冷系统,那么这些问题就不必纠结了。
