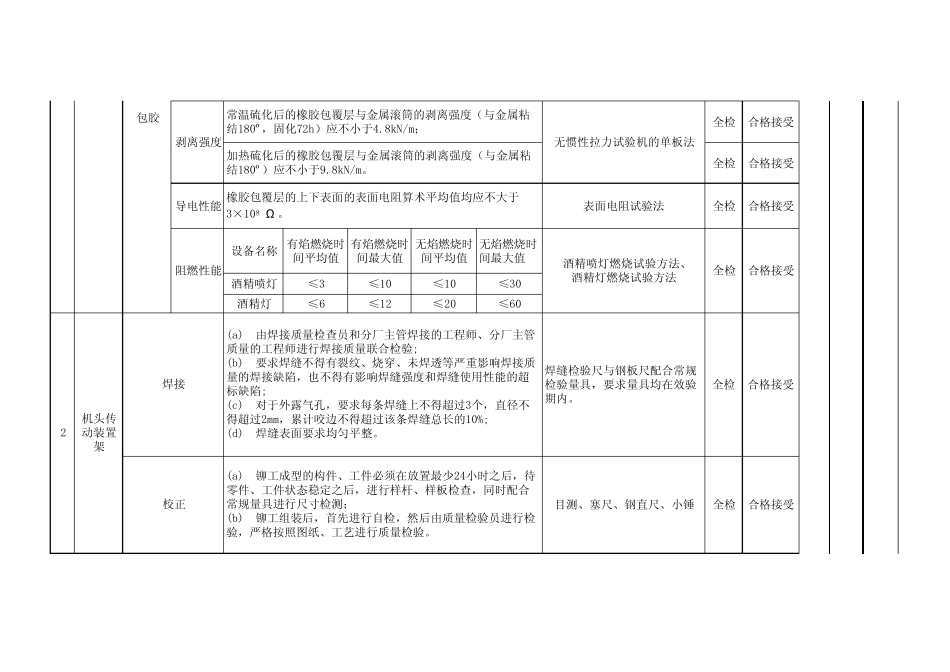

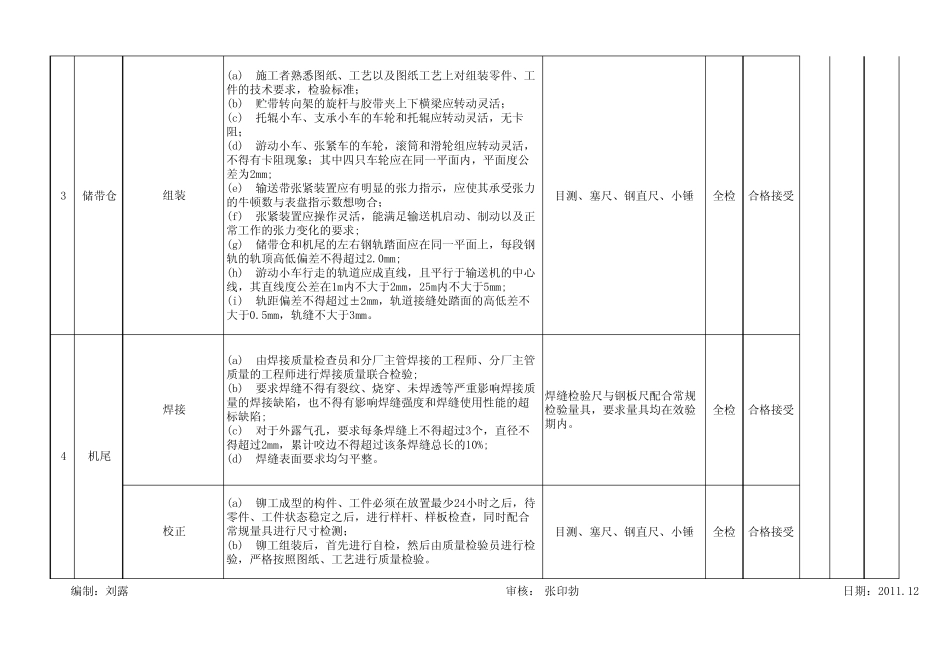

接盘探伤：纵波垂直反射法焊缝探伤：横波斜探头反射法轴 探伤：纵波直探头径向和端面轴向探伤、斜探头径向和轴向辅助探伤。全检合格接受目测、外圆跳动试验、静阻力系数试验全检合格接受外观目测全检合格接受哑铃状标准试样法 全检合格接受哑铃状标准试样法 全检合格接受邵氏硬度计、袖珍型国际橡胶硬度计全检合格接受旋转滚筒式磨耗机法全检合格接受检验方法物理机械性能橡胶包覆层的硬度应为60-75SHA；橡胶包覆层的拉断伸长率应不小于250%；(a) 钢板滚筒加工后，筒壁最小壁厚b1≥（b-1)mm(b筒皮名义壁厚）；(b) 轴承和轴承座油腔中应充以锂基润滑油;(c) 轴承充油量为轴承间隙的2/3,轴承座油脂腔应充满;(d) 滚筒内壁应涂防腐剂 ;(e) 滚筒装配后能灵活转动，所测的静阻力系数值不大于0.02;(f) 滚筒外圆跳动量取最大值.西安重装铜川煤矿机械有限公司 带 式 输 送 机 产 品 生 产 过 程 关键工序检验规程抽样比例判定方法滚筒检验要求橡胶包覆层的磨耗量应不大于160mm³。橡胶包覆层表 面应平 整 ，无 影 响 使 用 的明 疤 、起 泡 、缺 胶和裂 纹 。序号部 件名称检验项 目组 装探伤不合格处理情况检验 返修 质检员检验记 录 《工序检验记录表》1橡胶包覆层的拉伸强 度应不小于15.0MPa ；(a) 焊缝表 面要求均 匀 平 整 ；(b) 允 许 出 现 单 个 缺 陷 最大长度200mm;(c) 单 个 缺 陷 的间距 大于100mm。如 果 小于100mm，则 两 个 缺陷 长度与 间距 之 和应小于400mm；在 同 一 截 面内，单 个 缺 陷 不的超 过3个 。(d) 不允 许 有裂 纹 和白 点 。全 检合 格 接 受全 检合 格 接 受导 电 性 能表 面 电 阻 试 验 法全 检合 格 接 受设 备 名 称有 焰 燃 烧 时间 平 均 值有 焰 燃 烧 时间 最 大 值无 焰 燃 烧 时间 平 均 值无 焰 燃 烧 时间 最 大 值酒 精 喷 灯≤ 3≤ 10≤ 10≤ 30酒 精 灯≤ 6≤ 12≤ 20≤ 60焊 缝 检 验 尺 与 钢 板 尺 配 合 常 规检 验 量 具 ， 要 求 量 具 均 在 效 验期 内 。全 检合 格 接 受目 测 、 塞 尺 、 钢 直 尺 、 小 锤全 检合 格 接 受(a) 铆 工 成 型 的 构 件 、 工 件 必 须 在 放 置 最 少 24小 时 之 后 ， 待零 件 、 工 件 状 态 稳 定 之 后 ，...
