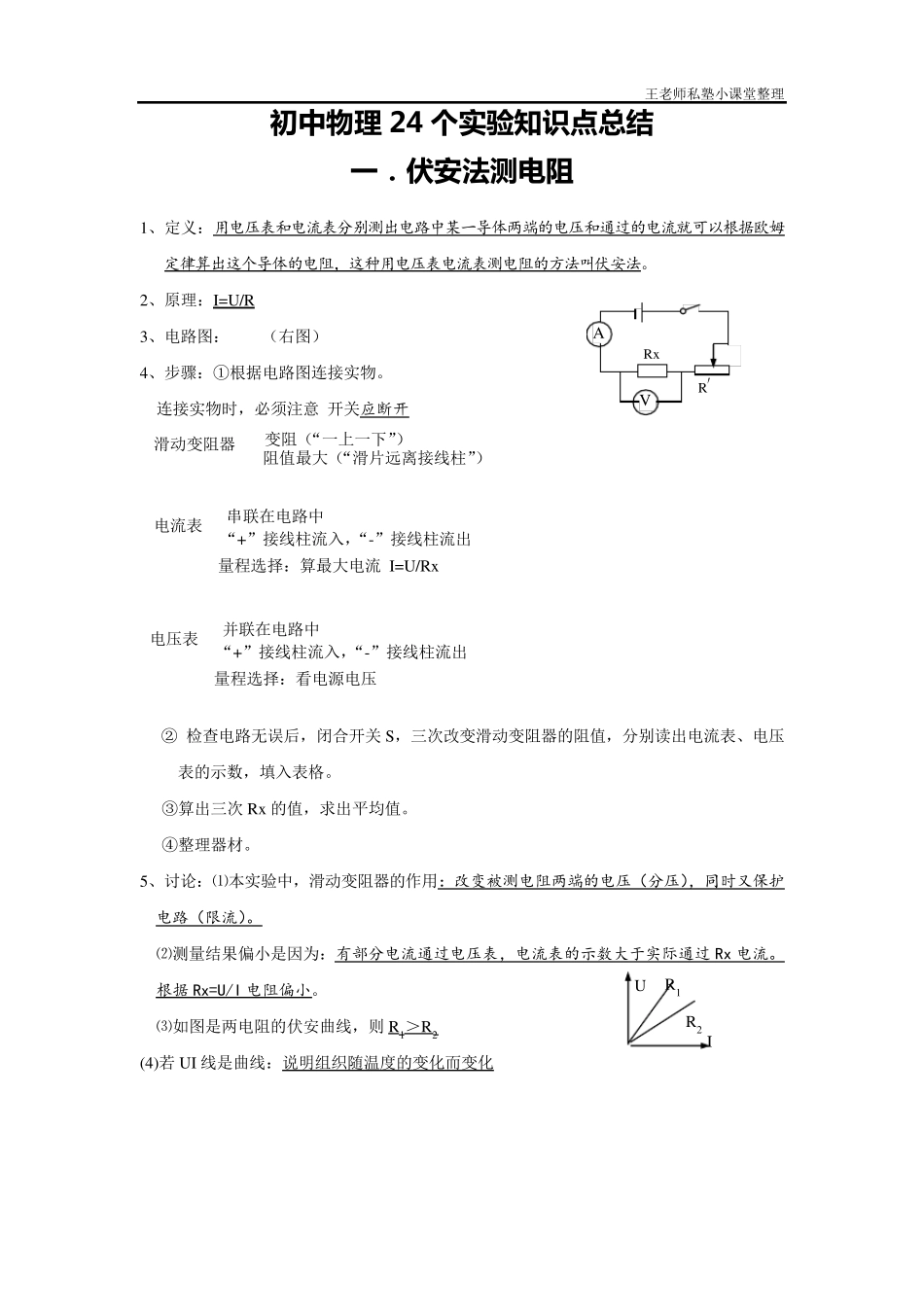

王老师私塾小课堂整理 初 中 物 理 24 个 实 验 知 识 点 总 结 一．伏安法测电阻 1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。 2、原理：I=U/R 3、电路图： （右图） 4、步骤：①根据电路图连接实物。 连接实物时，必须注意 开关应断开 ② 检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。 ③算出三次Rx的值，求出平均值。 ④整理器材。 5、讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。 ⑵测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx 电流。根据Rx=U/I 电阻偏小。 ⑶如图是两电阻的伏安曲线，则R1＞R2 (4)若UI 线是曲线：说明组织随温度的变化而变化 滑动变阻器 变阻（“一上一下”） 阻值最大（“滑片远离接线柱”） 串联在电路中 电流表 “+”接线柱流入，“-”接线柱流出 量程选择：算最大电流 I=U/Rx 并联在电路中 电压表 “+”接线柱流入，“-”接线柱流出 量程选择：看电源电压 R1 R2 I U V A Rx R′ 王老师私塾小课堂整理 二 ． 伏 安 法 测 灯 泡 的 额 定 功 率 ： ①原理：P=UI 2 电路图 ③选择和连接实物时须注意： 电源：其电压高于灯泡的额定电压 滑动变阻器：接入电路时要变阻，且调到最大值。根据能否调到灯泡的额定电压选择滑动变阻器。 电压表：并联在灯泡的两端“+”接线柱流入，“－”接线柱流出。 根据额定电压选择电压表量程。 电流表：串联在电路里““+”接线柱流入，“－”接线柱流出。 根据I额=P额/U额 或 I额=U额/R 选择量程。 三. 电热 1、 实验：目的：研究电流通过导体产生的热量跟那些因素有关？ 原理：根据煤油在玻璃管里上升的高度来判断电流通过电阻丝通电产生电热的多少 。 实验采用煤油的目的：煤油比热容小，在相同条件下吸热温度升高的快：是绝缘体 2、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。 3、计算公式：Q=I2Rt (适用于所有电路)对于纯电阻电路可推导出：Q =UIt= U2t/R=W=Pt ①串联电路中常用公式：Q= I2Rt 。Q1:Q2:Q3:…Qn=R1:R2:R3:…:Rn 并联电路中常用公式：Q= U2t/R Q1:Q2= R2:R1 ②无论...
