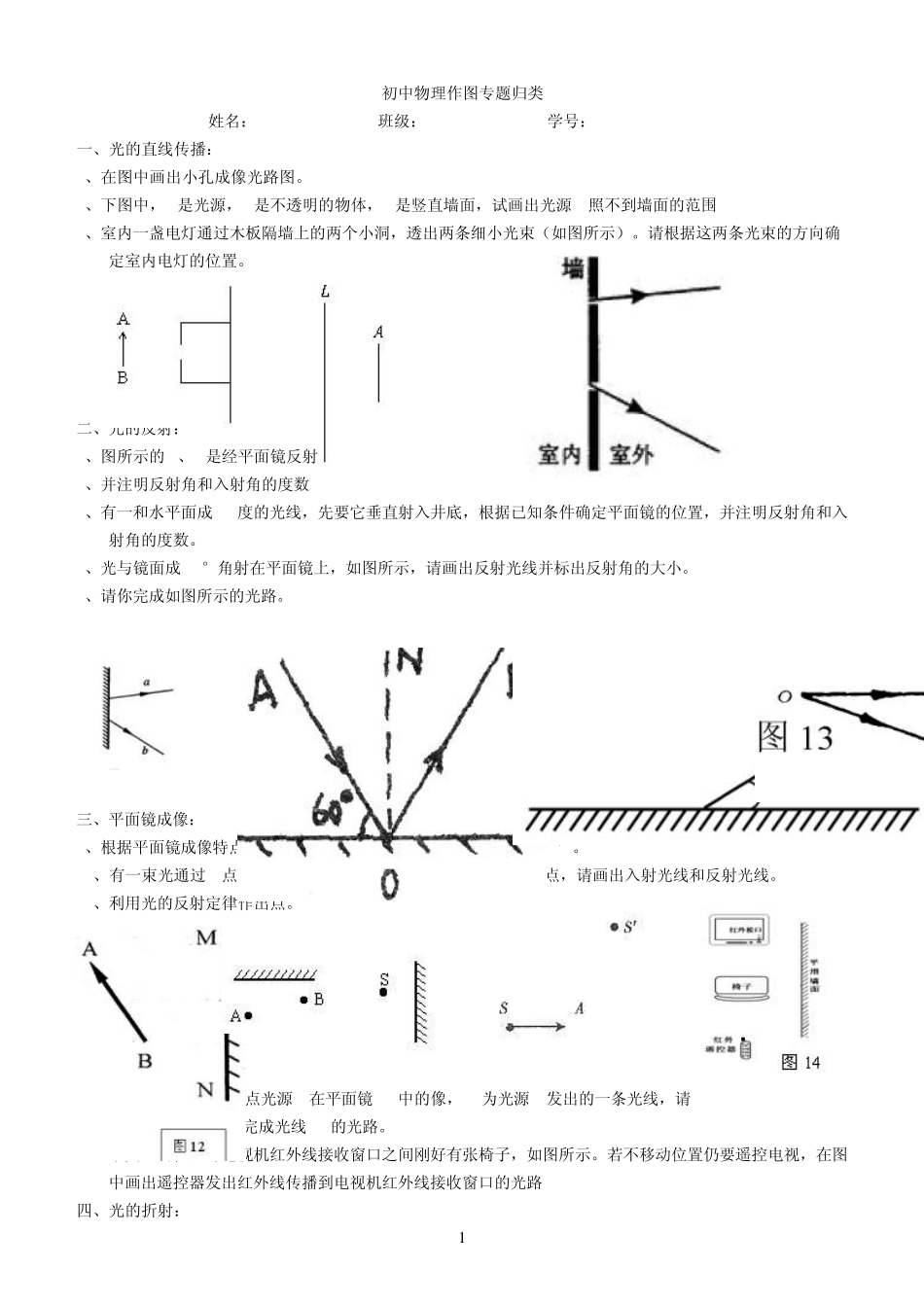

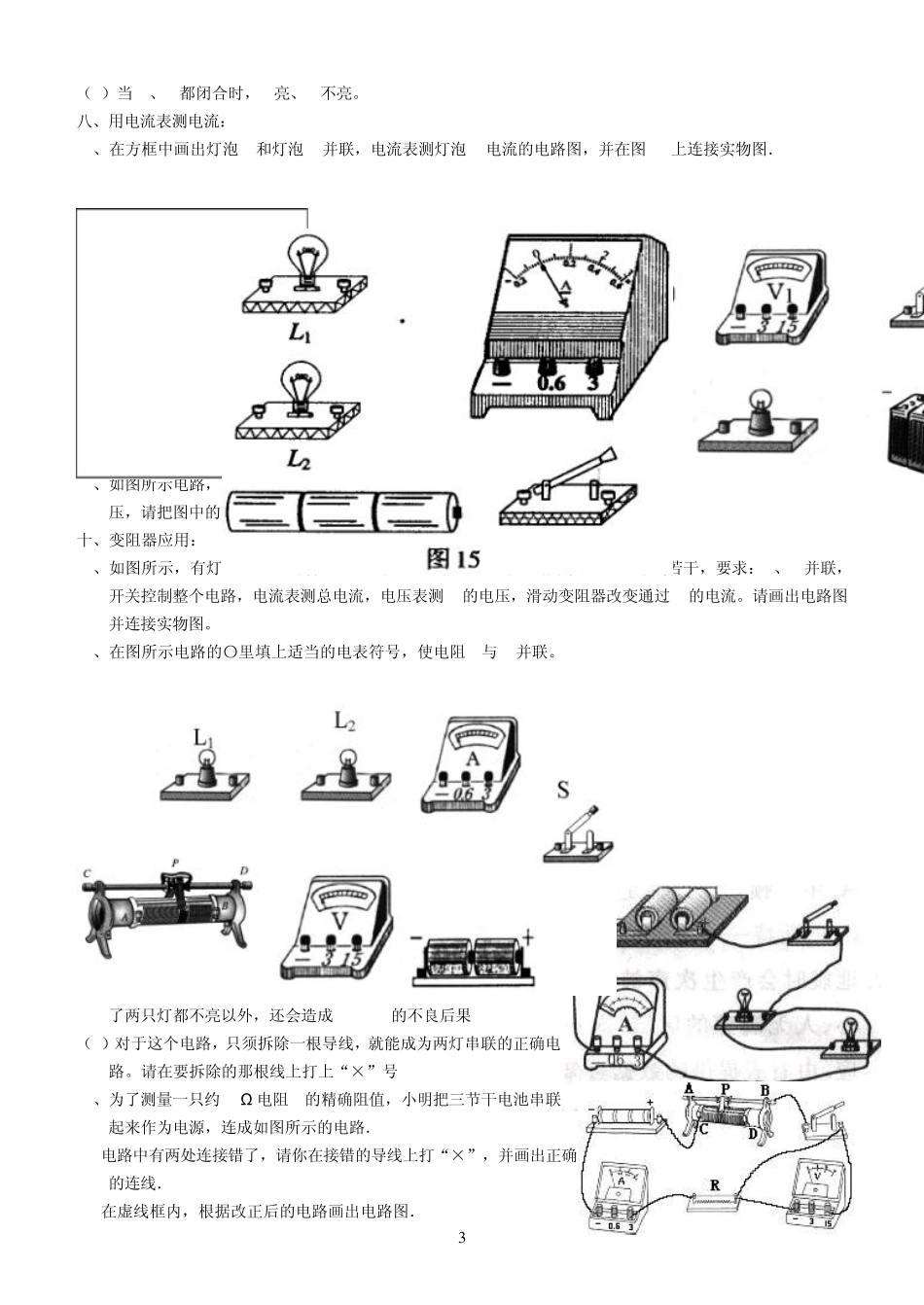

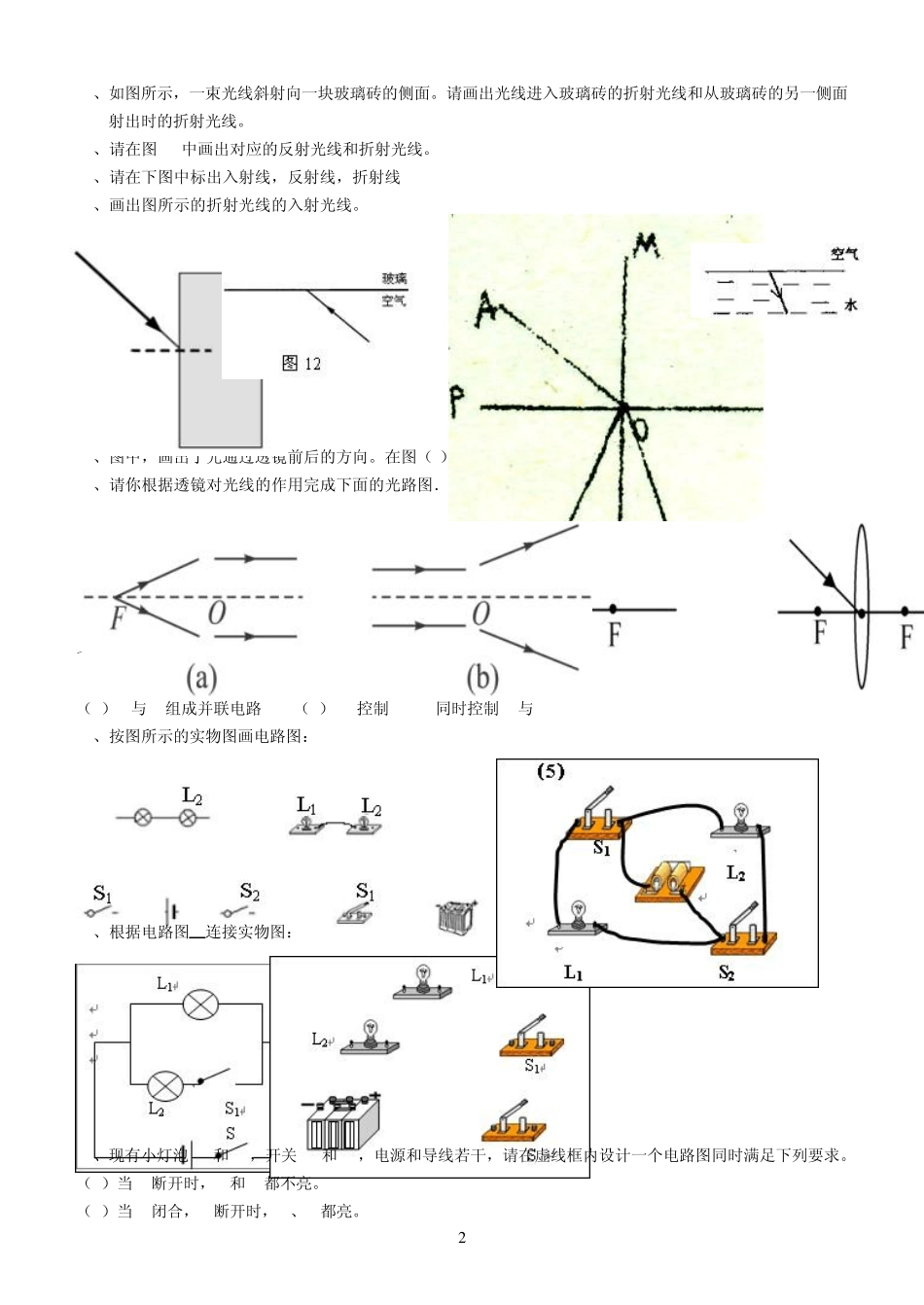

1 初中物理作图专题归类 姓名：_______________班级：_______________学号：_______________ 一、光的直线传播： 1、在图中画出小孔成像光路图。 2、下图中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围 3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置。 二、光的反射： 4、图所示的a、b是经平面镜反射后的反射光线，画出对应的入射线: 5、并注明反射角和入射角的度数 6、有一和水平面成30度的光线，先要它垂直射入井底，根据已知条件确定平面镜的位置，并注明反射角和入射角的度数。 7、光与镜面成30°角射在平面镜上，如图所示，请画出反射光线并标出反射角的大小。 8、请你完成如图所示的光路。 三、平面镜成像： 9、根据平面镜成像特点，在图中画出物AB在平面镜MN中的像A′B′。 10、有一束光通过A点射到镜面，反射后过光源S的成像光路图B点，请画出入射光线和反射光线。 11、利用光的反射定律作出点。 12、如图1所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。 13、小黄坐的位置与电视机红外线接收窗口之间刚好有张椅子，如图所示。若不移动位置仍要遥控电视，在图中画出遥控器发出红外线传播到电视机红外线接收窗口的光路: 四、光的折射： 2 14、如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。 15、请在图 12中画出对应的反射光线和折射光线。 16、请在下图中标出入射线，反射线，折射线 17、画出图所示的折射光线的入射光线。 五、透镜： 18、图中，画出了光通过透镜前后的方向。在图（a）、(b)中填上适当类型的透镜。 19、请你根据透镜对光线的作用完成下面的光路图． 七、串、并联电路： 21、如图所示，按要求画好电路图,再根据电路图,在右边连接出对应的实物图.电路要求： （1）L1与 L2组成并联电路, （2） S1控制 L1, S2同时控制 L1与 L2; 22、按图所示的实物图画电路图： 23、根据电路图 连接实物图： 24、现有小灯泡 L1和 L2，开关 S1和 S2，电源和导线若干，请在虚线框内设计一个电路图同时满足下列要求。 （1）当 S1断开时，L1和 L2都不亮。 （2）当 S1闭合，S2断开时，L1、L2都亮。 3 （3）当 S1、S2都闭合时，L1亮、L2不亮。 八、用电流表测电流...
