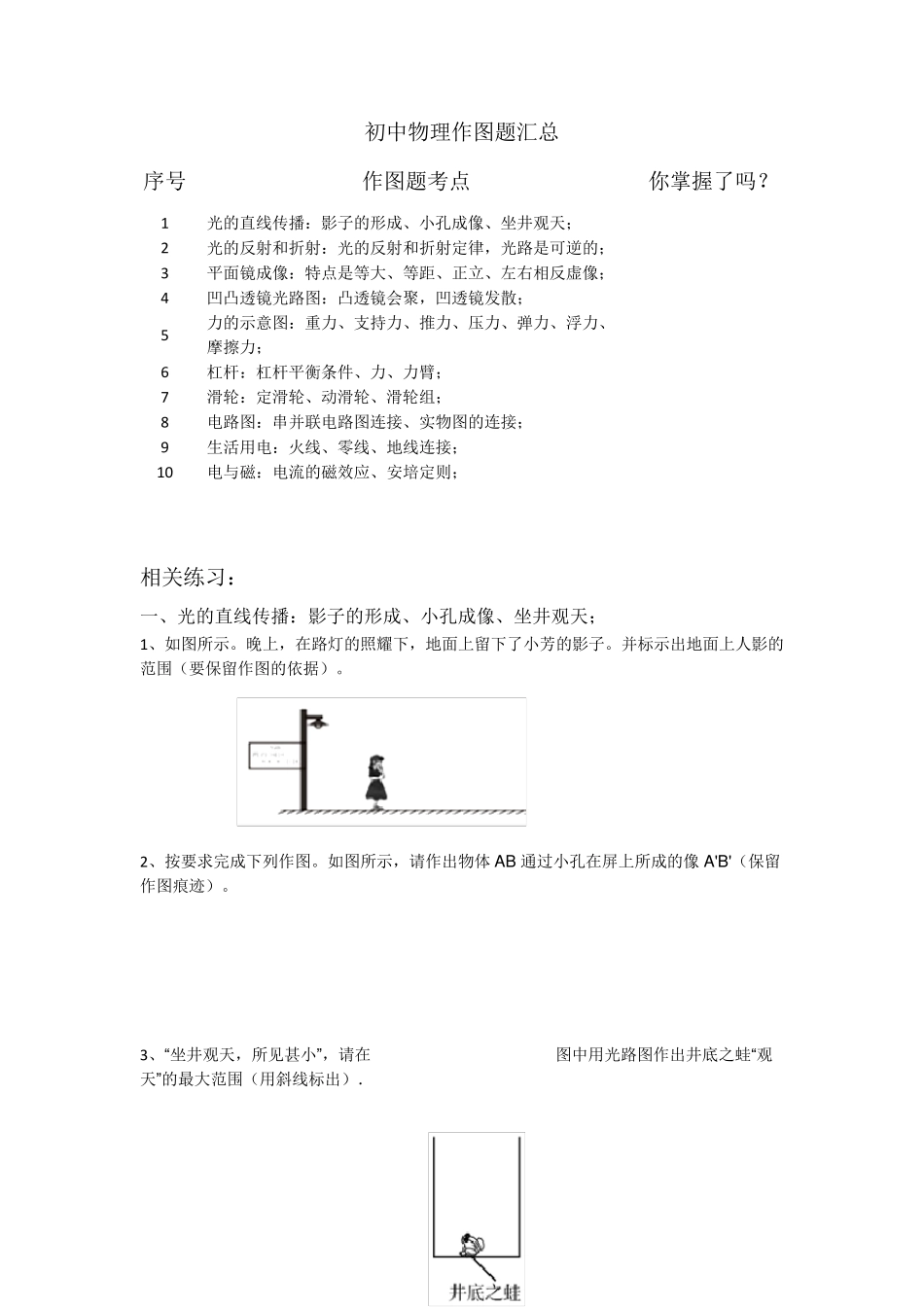

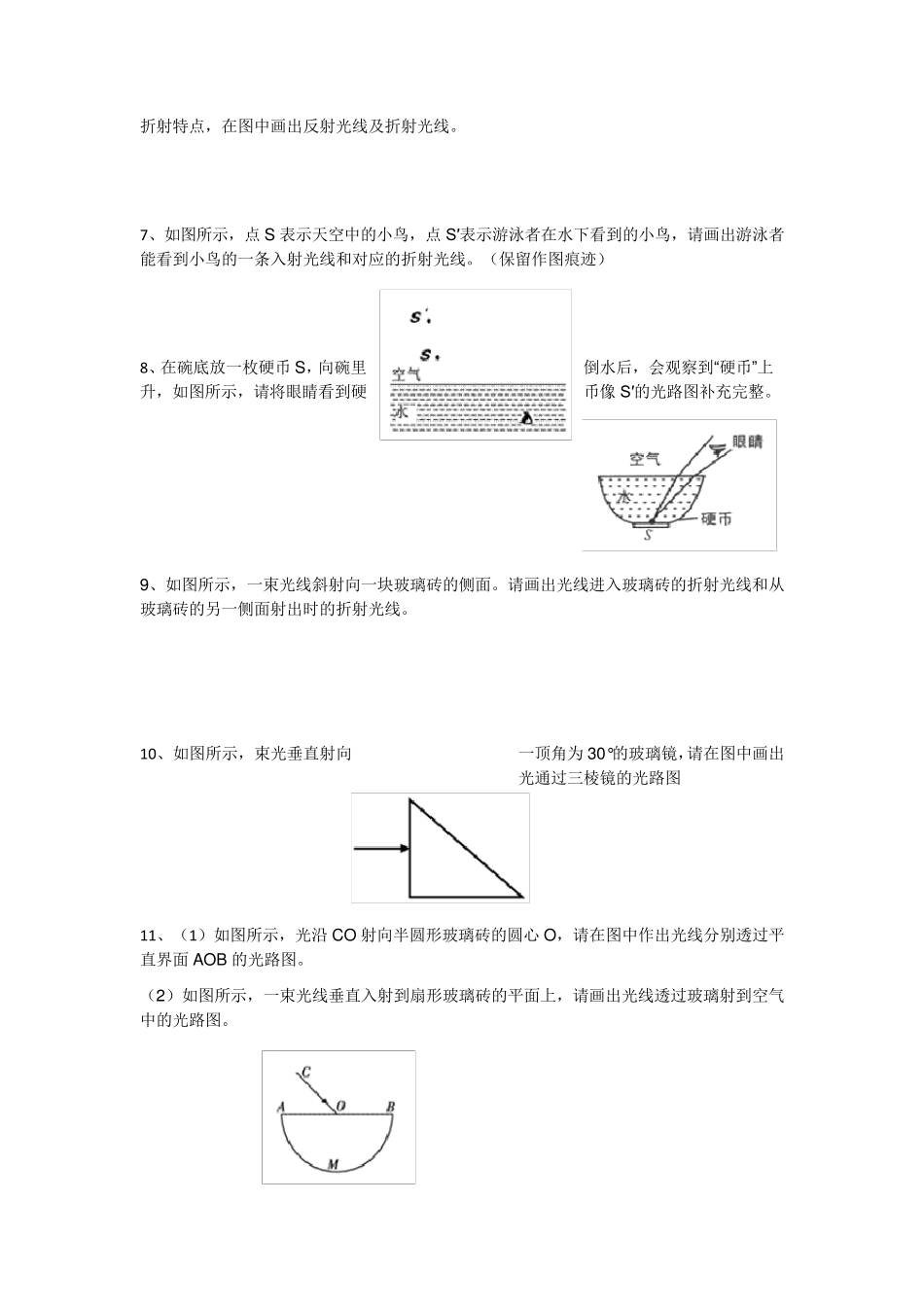

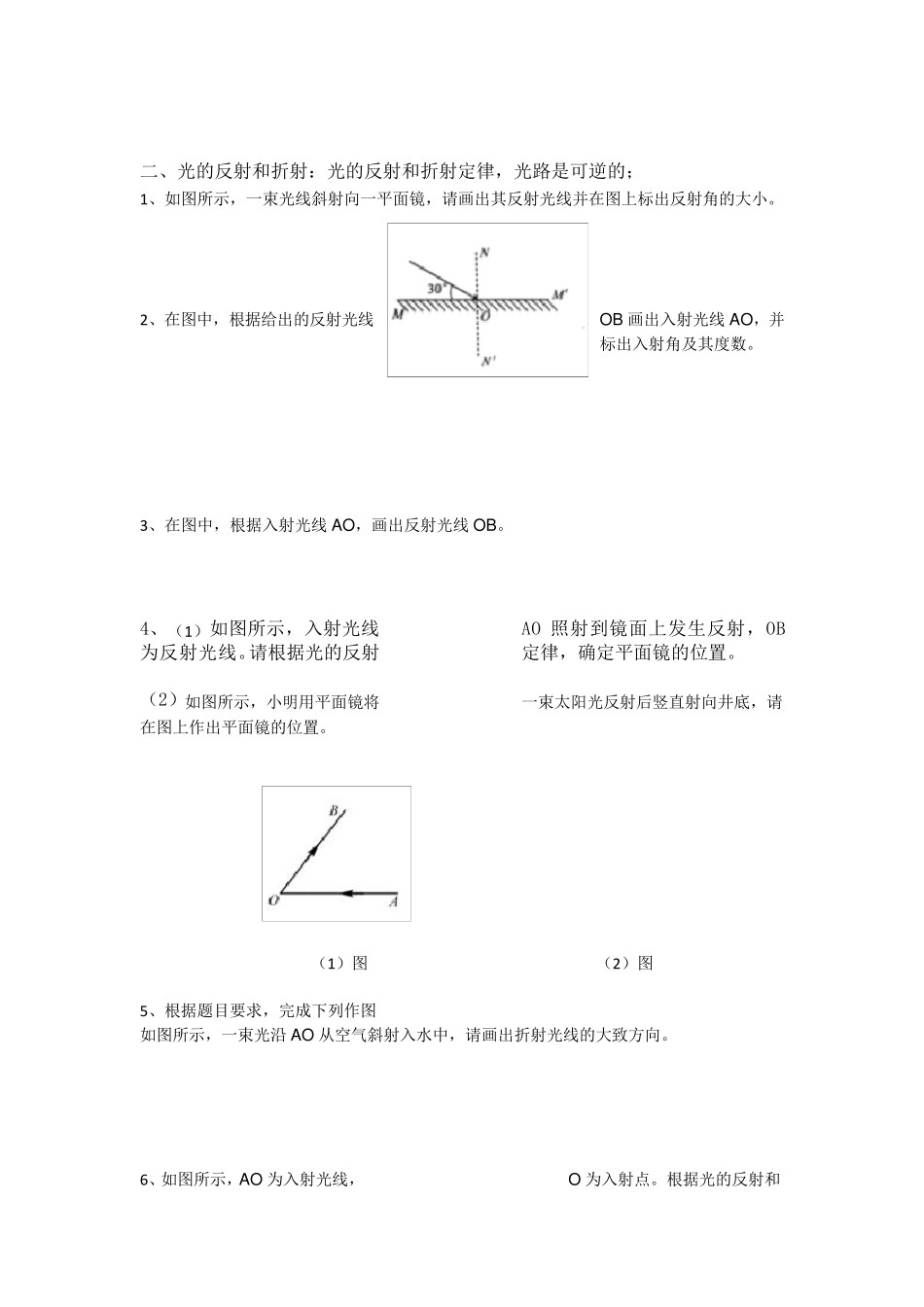

初中物理作图题汇总 序号 作图题考点 你掌握了吗？ 1 光的直线传播：影子的形成、小孔成像、坐井观天； 2 光的反射和折射：光的反射和折射定律，光路是可逆的； 3 平面镜成像：特点是等大、等距、正立、左右相反虚像； 4 凹凸透镜光路图：凸透镜会聚，凹透镜发散； 5 力的示意图：重力、支持力、推力、压力、弹力、浮力、 摩擦力； 6 杠杆：杠杆平衡条件、力、力臂； 7 滑轮：定滑轮、动滑轮、滑轮组； 8 电路图：串并联电路图连接、实物图的连接； 9 生活用电：火线、零线、地线连接； 10 电与磁：电流的磁效应、安培定则； 相关练习： 一、光的直线传播：影子的形成、小孔成像、坐井观天； 1、如图所示。晚上，在路灯的照耀下，地面上留下了小芳的影子。并标示出地面上人影的范围（要保留作图的依据）。 2、按要求完成下列作图。如图所示，请作出物体 A B 通过小孔在屏上所成的像 A 'B '（保留作图痕迹）。 3、“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）． 二、光的反射和折射：光的反射和折射定律，光路是可逆的； 1、如图所示，一束光线斜射向一平面镜，请画出其反射光线并在图上标出反射角的大小。 2、在图中，根据给出的反射光线OB 画出入射光线 AO，并标出入射角及其度数。 3、在图中，根据入射光线 AO，画出反射光线 OB。 4、（1）如图所示，入射光线AO 照射到镜面上发生反射，OB为反射光线。请根据光的反射定律，确定平面镜的位置。 一束太阳光反射后竖直射向井底，请（2）如图所示，小明用平面镜将在图上作出平面镜的位置。 （1）图 （2）图 5、根据题目要求，完成下列作图 如图所示，一束光沿 AO 从空气斜射入水中，请画出折射光线的大致方向。 6、如图所示，AO 为入射光线，O 为入射点。根据光的反射和折射特点，在图中画出反射光线及折射光线。 7、如图所示，点S 表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线。（保留作图痕迹） 8、在碗底放一枚硬币 S，向碗里倒水后，会观察到“硬币”上升，如图所示，请将眼睛看到硬币像 S′的光路图补充完整。 9、如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。 10、如图所示，束光垂直射向一顶角为 30°的玻璃镜，请在图中画出光通过三棱镜的光...
