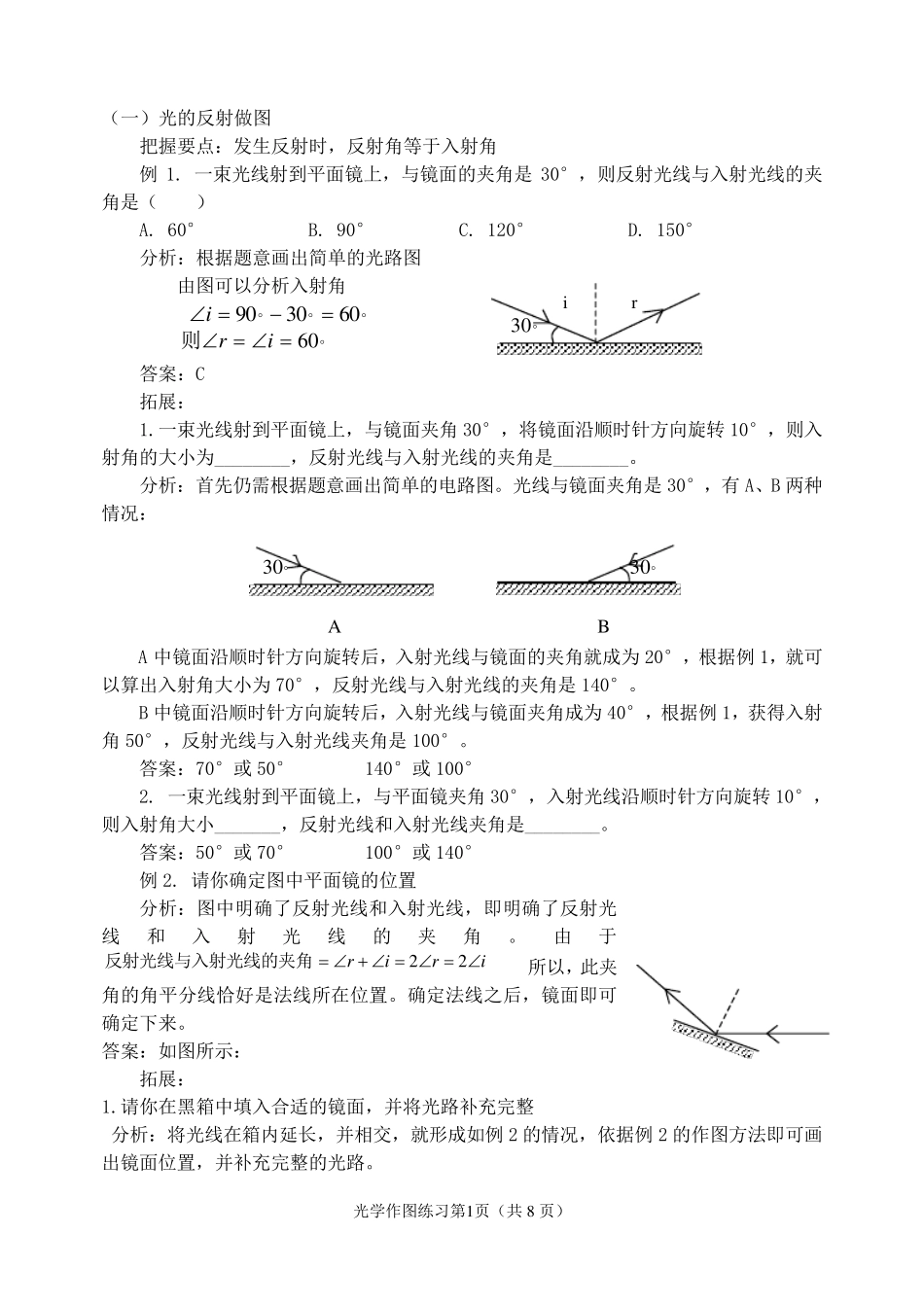

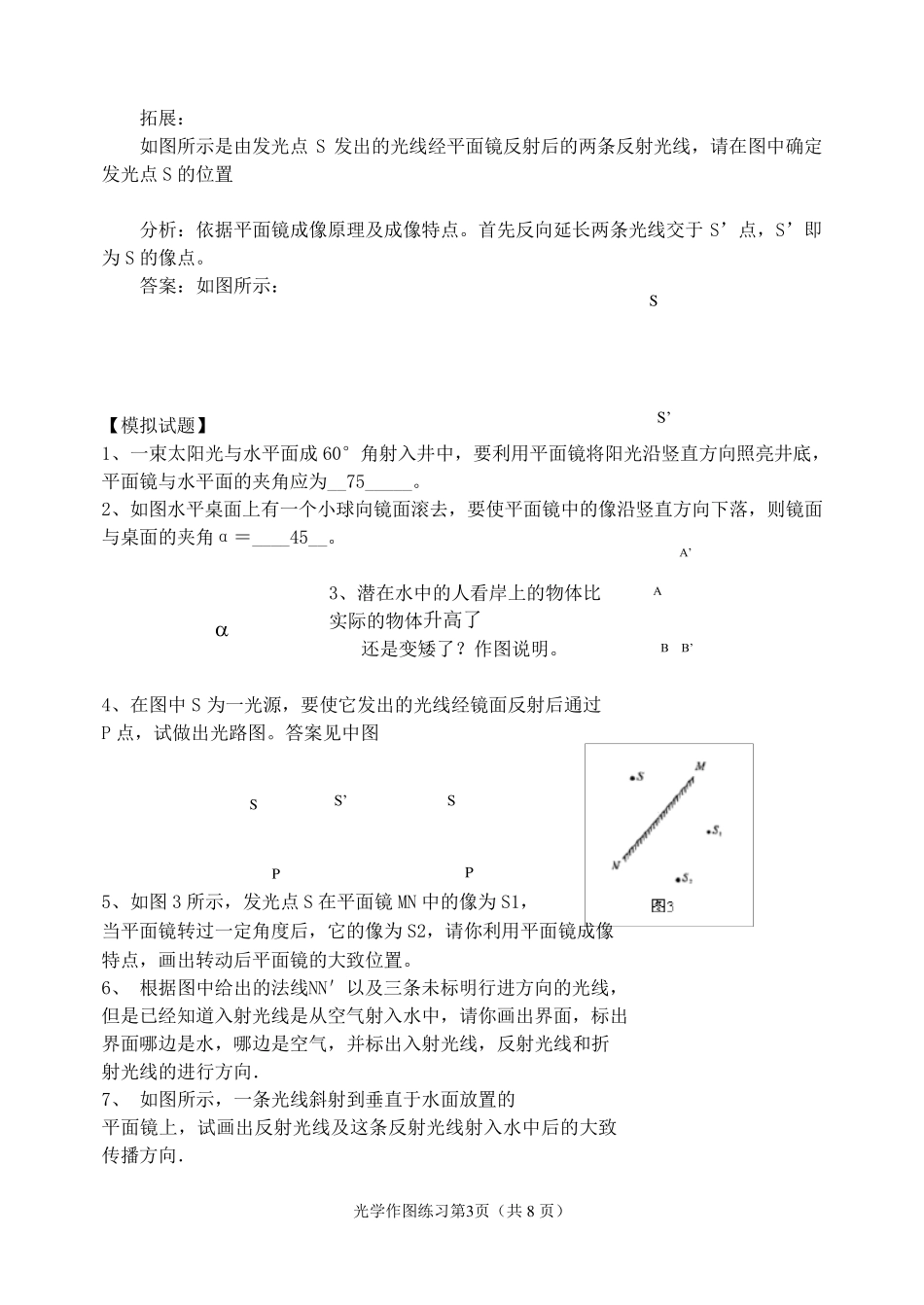

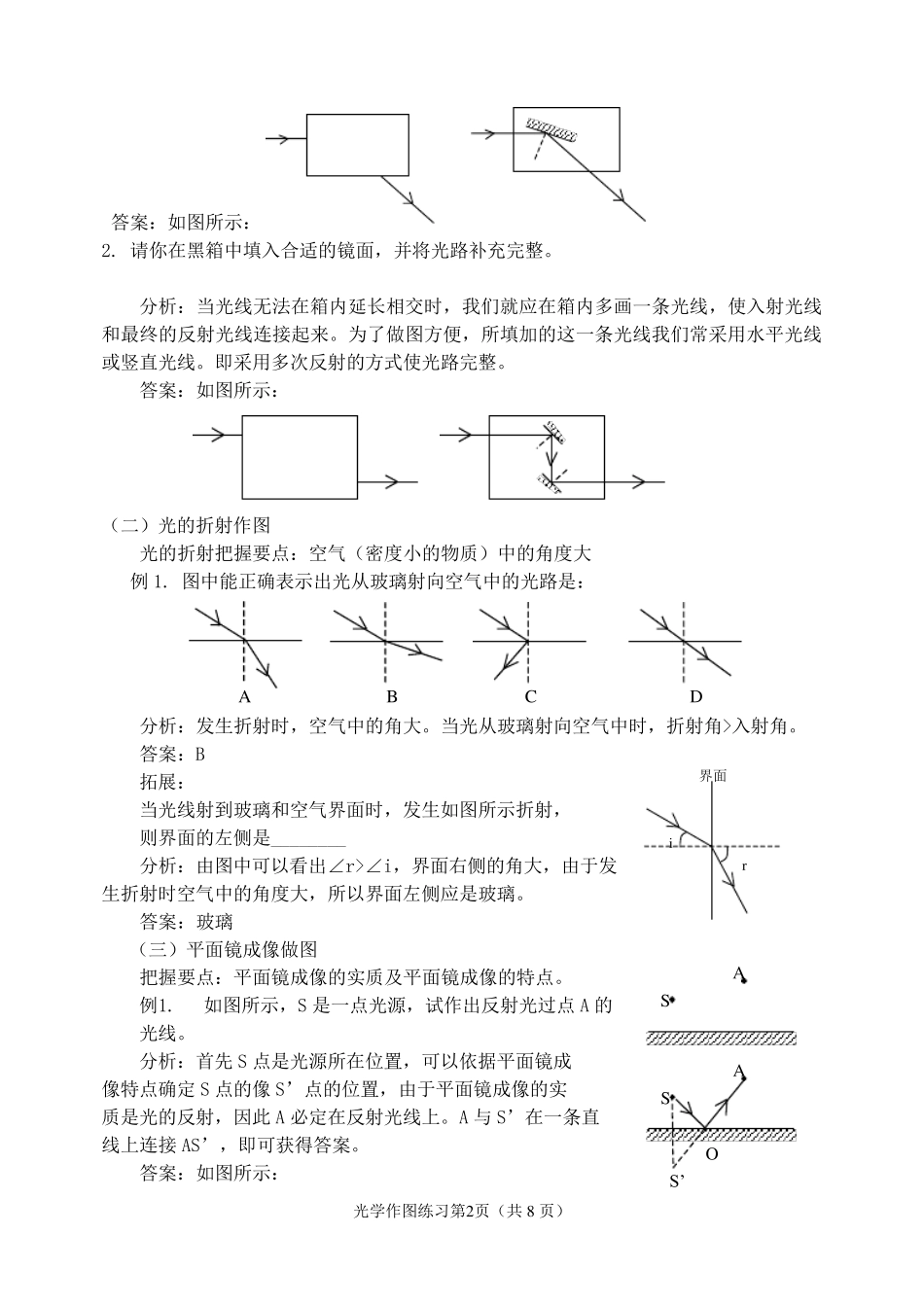

光学作图练习第1页（共8 页） （一）光的反射做图 把握要点：发生反射时，反射角等于入射角 例1. 一束光线射到平面镜上，与镜面的夹角是30°，则反射光线与入射光线的夹角是（ ） A. 60° B. 90° C. 120° D. 150° 分析：根据题意画出简单的光路图 由图可以分析入射角 i903060 则 ri60 答案：C 拓展： 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转 10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 分析：首先仍需根据题意画出简单的电路图。光线与镜面夹角是30°，有 A、B 两种情况： 30 30 A B A 中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为 20°，根据例1，就可以算出入射角大小为 70°，反射光线与入射光线的夹角是140°。 B 中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为 40°，根据例1，获得入射角50°，反射光线与入射光线夹角是100°。 答案：70°或 50° 140°或 100° 2. 一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转 10°，则入射角大小_______，反射光线和入射光线夹角是________。 答案：50°或 70° 100°或 140° 例2. 请你确定图中平面镜的位置 分析：图中明确了反射光线和入射光线，即明确了反射光线和入射光线的夹角。由于反射光线与入射光线的夹角 riri22 所以，此夹角的角平分线恰好是法线所在位置。确定法线之后，镜面即可确定下来。 答案：如图所示： 拓展： 1.请你在黑箱中填入合适的镜面，并将光路补充完整 分析：将光线在箱内延长，并相交，就形成如例2 的情况，依据例2 的作图方法即可画出镜面位置，并补充完整的光路。 i r 30 光 学 作 图 练 习 第 2页 （ 共 8 页 ） 答 案 ： 如 图 所 示 ： 2. 请 你 在 黑 箱 中 填 入 合 适 的 镜 面 ， 并 将 光 路 补 充 完 整 。 分 析 ： 当 光 线 无 法 在 箱 内 延 长 相 交 时 ， 我 们 就 应 在 箱 内 多 画 一 条 光 线 ， 使 入 射 光 线和 最 终 的 反 射 光 线 连 接 起 来 。 为 了 做 图 方 便 ， 所 填 加 的 这 一 条 光 线 我 们 常 采 用 水 平 光 线或 竖 直 光 线 。 即 采 用 多 次 反 射 的 ...
