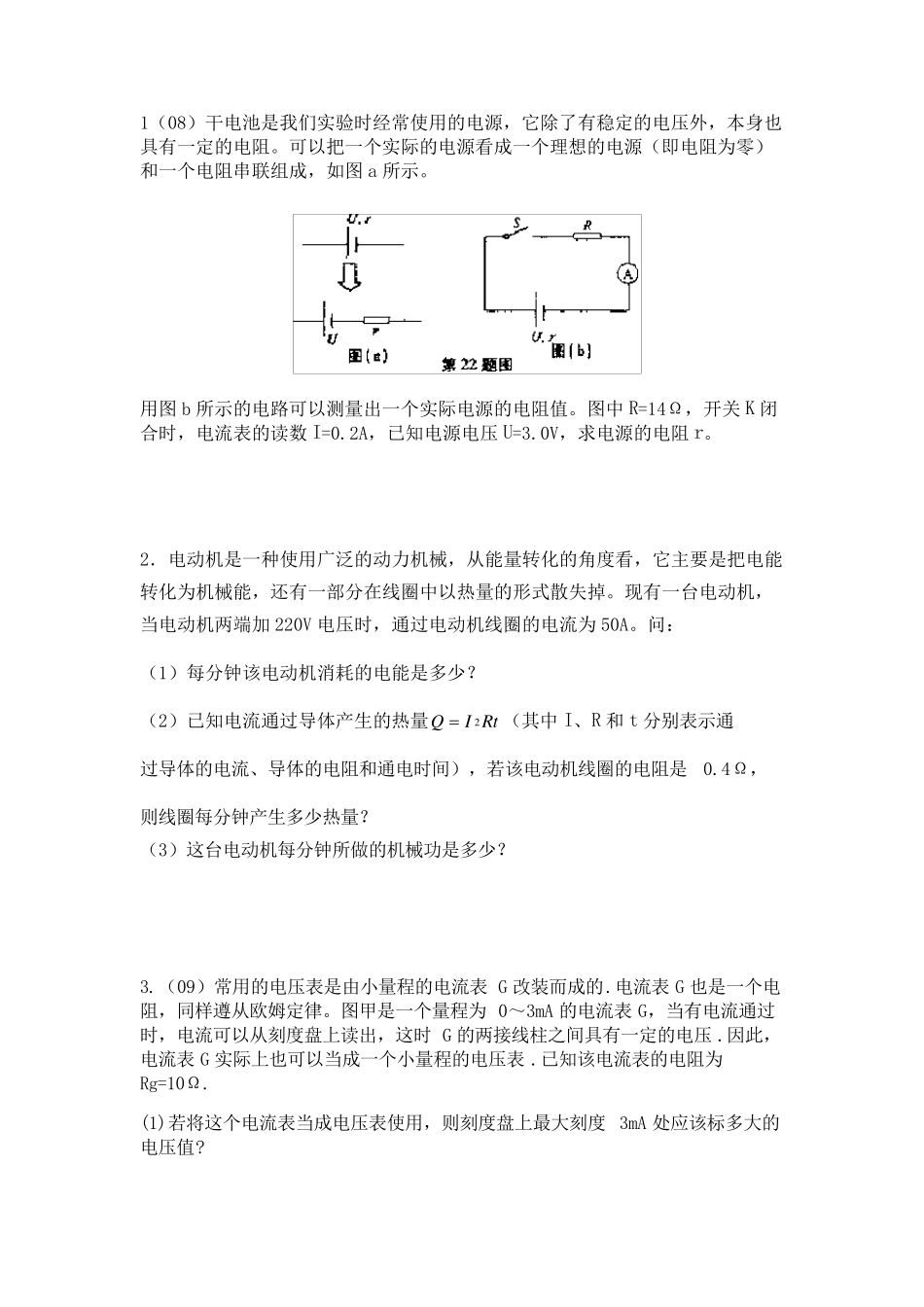

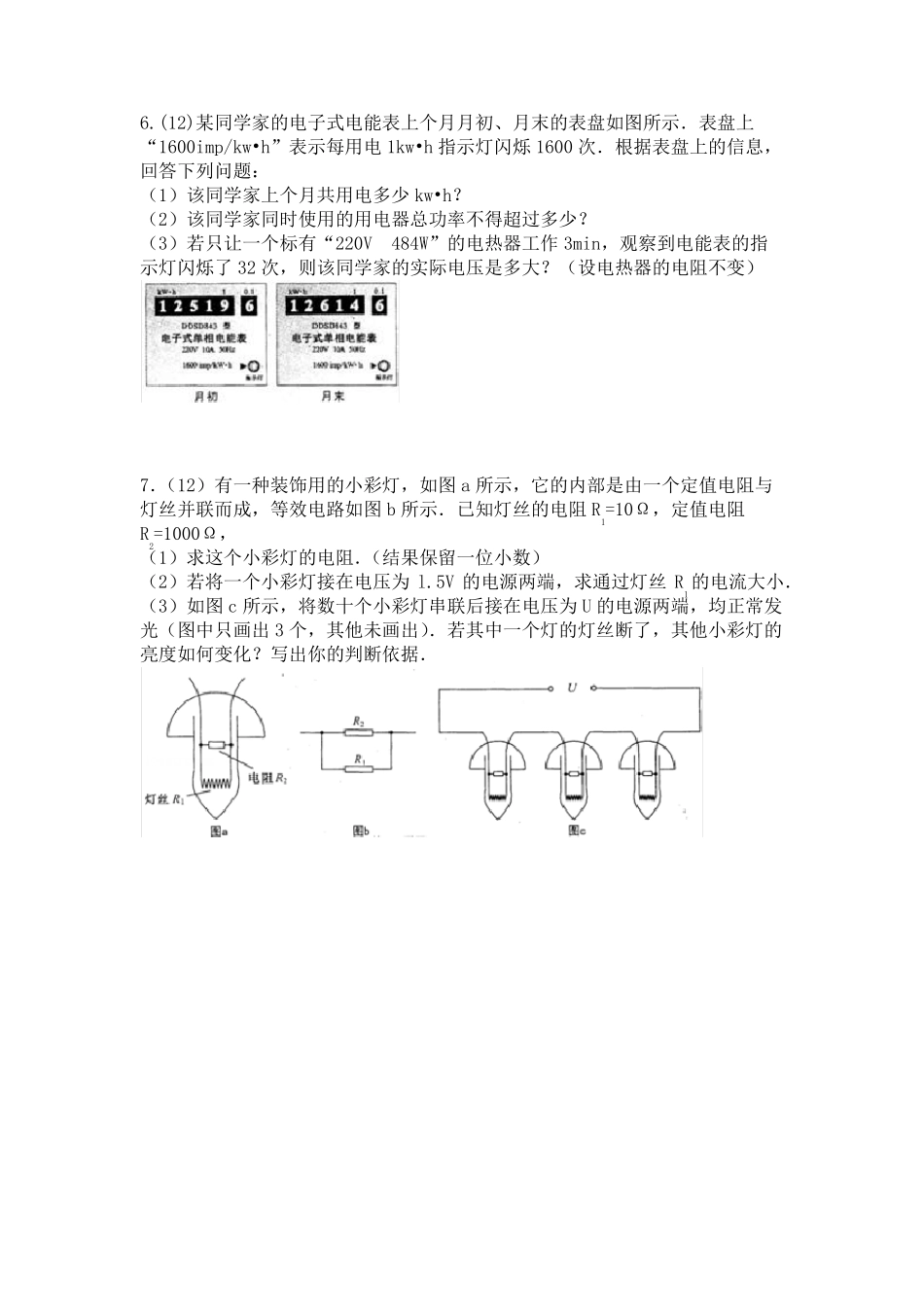

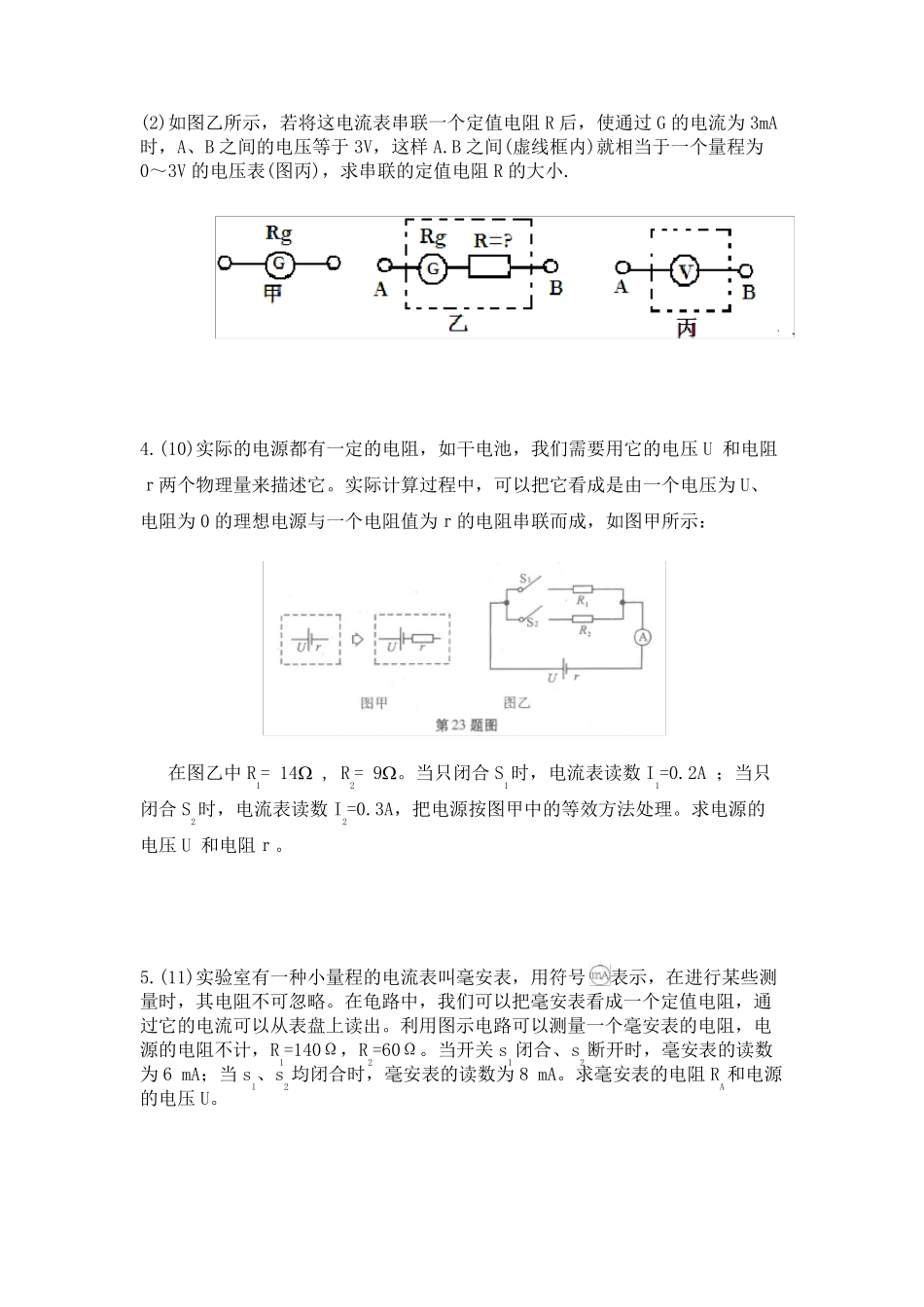

1（08）干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电阻串联组成，如图a 所示。 用图b 所示的电路可以测量出一个实际电源的电阻值。图中R=14Ω，开关 K 闭合时，电流表的读数 I=0.2A，已知电源电压U=3.0V，求电源的电阻r。 2．电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加 220V 电压时，通过电动机线圈的电流为50A。问： （1）每分钟该电动机消耗的电能是多少？ （2）已知电流通过导体产生的热量RtIQ2（其中I、R 和t 分别表示通 过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω， 则线圈每分钟产生多少热量？ （3）这台电动机每分钟所做的机械功是多少？ 3.（09）常用的电压表是由小量程的电流表 G 改装而成的.电流表 G 也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA 的电流表 G，当有电流通过时，电流可以从刻度盘上读出，这时G 的两接线柱之间具有一定的电压.因此，电流表 G 实际上也可以当成一个小量程的电压表 .已知该电流表的电阻为Rg=10Ω. (1)若将这个电流表当成电压表使用，则刻度盘上最大刻度 3mA 处应该标多大的电压值? (2)如图乙所示，若将这电流表串联一个定值电阻R 后，使通过G 的电流为3mA时，A、B 之间的电压等于3V，这样A.B 之间(虚线框内)就相当于一个量程为0～3V 的电压表(图丙)，求串联的定值电阻R 的大小. 4.(10)实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻ｒ两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0 的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示： 在图乙中R1= 14 , R2= 9。当只闭合S1时，电流表读数I1=0.2A ；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。求电源的电压U 和电阻ｒ。 5.(11)实验室有一种小量程的电流表叫毫安表，用符号表示，在进行某些测量时，其电阻不可忽略。在龟路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出。利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1=140Ω，R2=60Ω。当开关 s1闭合、s2断开时，毫安表的读数为6 mA；当s1、s2均闭合时，毫安表的读数为8 mA...
