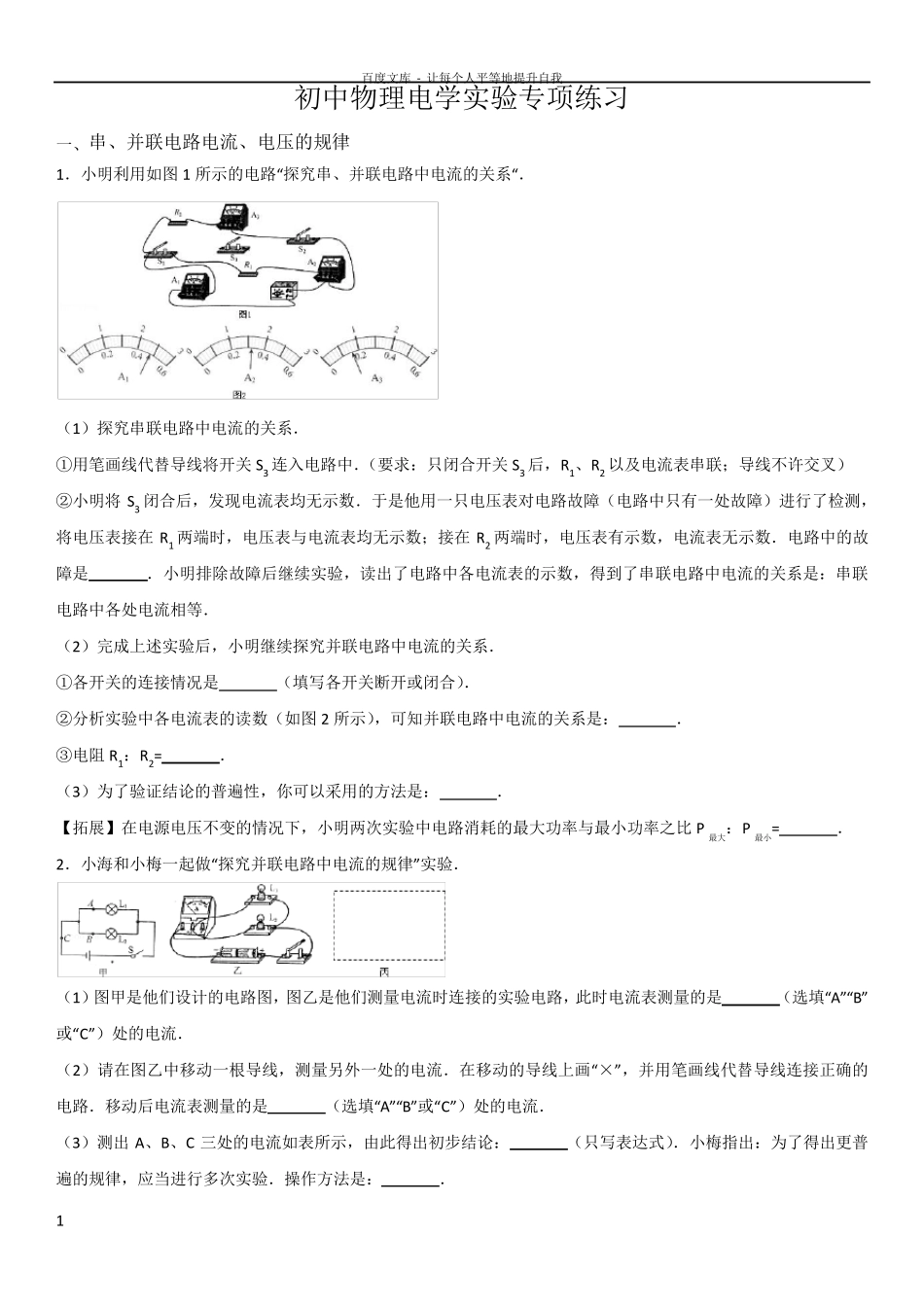

百 度 文 库 - 让 每 个 人 平 等 地 提 升 自 我 1 初 中 物 理 电 学 实 验 专 项 练 习 一 、 串 、 并 联 电 路 电 流 、 电 压 的 规 律 1． 小 明 利 用 如 图 1 所 示 的 电 路 “探 究 串 、 并 联 电 路 中 电 流 的 关 系 “． （ 1） 探 究 串 联 电 路 中 电 流 的 关 系 ． ① 用 笔 画 线 代 替 导 线 将 开 关 S3 连 入 电 路 中 ．（ 要 求 ： 只 闭 合 开 关 S3 后 ， R1、 R2 以 及 电 流 表 串 联 ； 导 线 不 许 交 叉 ） ② 小 明 将S3 闭 合 后 ， 发 现 电 流 表 均 无 示 数 ． 于 是 他 用 一 只 电 压 表 对 电 路 故 障 （ 电 路 中 只 有 一 处 故 障 ） 进 行 了 检 测 ，将 电 压 表 接 在R1 两 端 时 ， 电 压 表 与 电 流 表 均 无 示 数 ； 接 在R2 两 端 时 ， 电 压 表 有 示 数 ， 电 流 表 无 示 数 ． 电 路 中 的 故障 是 ． 小 明 排 除 故 障 后 继 续 实 验 ， 读 出 了 电 路 中 各 电 流 表 的 示 数 ， 得 到 了 串 联 电 路 中 电 流 的 关 系 是 ： 串 联电 路 中 各 处 电 流 相 等 ． （ 2） 完 成 上 述 实 验 后 ， 小 明 继 续 探 究 并 联 电 路 中 电 流 的 关 系 ． ① 各 开 关 的 连 接 情 况 是 （ 填 写 各 开 关 断 开 或 闭 合 ）． ② 分 析 实 验 中 各 电 流 表 的 读 数 （ 如 图 2 所 示 ）， 可 知并 联 电 路 中 电 流 的 关 系 是 ： ． ③电 阻R1： R2= ． （ 3） 为了 验 证结论的 普遍性， 你可 以 采用 的 方法是 ： ． 【拓展】在 电 源电 压 不 变的 情 况 下， 小 明 两 次实 验 中 电 路 消耗的 最大功率与 最小 功率之比P最大： P最小 = ． 2． 小 海和小 梅一 起做“探 究 并 联 电 路 中 电 流 的 规 律 ”实 验 ． （ 1） 图 甲是 他 们设计的 电 路 图 ， 图 乙是 他 们测 量电 流 时 连 接 的 实 验 电 路 ， 此时 电 流 表 测 量的 是 （ 选填 “A”“B”或 “C...
