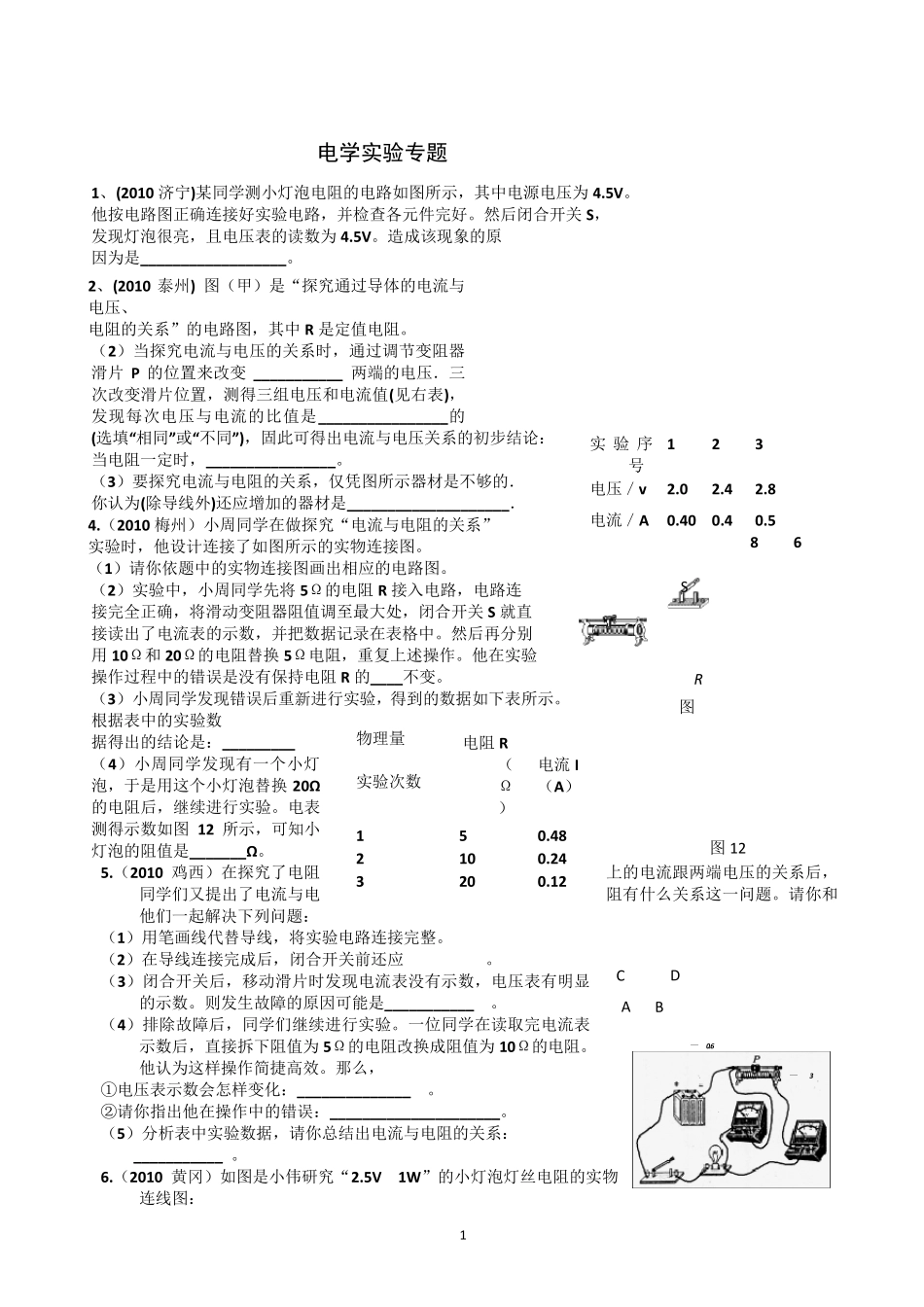

1 电学实验专题 1、(2010 济宁)某同学测小灯泡电阻的电路如图所示,其中电源电压为 4.5V。 他按电路图正确连接好实验电路,并检查各元件完好。然后闭合开关 S, 发现灯泡很亮,且电压表的读数为 4.5V。造成该现象的原 因为是__________________。 2、(2010 泰州) 图(甲)是“探究通过导体的电流与电压、 电阻的关系”的电路图,其中 R 是定值电阻。 (2)当探究电流与电压的关系时,通过调节变阻器滑片 P 的位置来改变 ___________ 两端的电压.三次改变滑片位置,测得三组电压和电流值(见右表),发现每次电压与电流的比值是________________的(选填“相同” 或“不同” ),固此可得出电流与电压关系的初步结论: 当电阻一定时,________________。 (3)要探究电流与电阻的关系,仅凭图所示器材是不够的. 你认为(除导线外)还应增加的器材是____________________. 4.(2010 梅州)小周同学在做探究“电流与电阻的关系” 实验时,他设计连接了如图所示的实物连接图。 (1)请你依题中的实物连接图画出相应的电路图。 (2)实验中,小周同学先将5Ω的电阻 R 接入电路,电路连 接完全正确,将滑动变阻器阻值调至最大处,闭合开关 S 就直 接读出了电流表的示数,并把数据记录在表格中。然后再分别 用 10Ω和 20Ω的电阻替换 5Ω电阻,重复上述操作。他在实验 操作过程中的错误是没有保持电阻 R 的____不变。 (3)小周同学发现错误后重新进行实验,得到的数据如下表所示。 根据表中的实验数 据得出的结论是:_________ (4)小周同学发现有一个小灯泡,于是用这个小灯泡替换 20Ω的电阻后,继续进行实验。电表测得示数如图 12 所示,可知小灯泡的阻值是_______Ω 。 5.(2010 鸡西)在探究了电阻上的电流跟两端电压的关系后,同学们又提出了电流与电阻有什么关系这一问题。请你和他们一起解决下列问题: (1)用笔画线代替导线,将实验电路连接完整。 (2)在导线连接完成后,闭合开关前还应 。 (3)闭合开关后,移动滑片时发现电流表没有示数,电压表有明显的示数。则发生故障的原因可能是___________ 。 (4)排除故障后,同学们继续进行实验。一位同学在读取完电流表示数后,直接拆下阻值为 5Ω的电阻改换成阻值为 10Ω的电阻。他认为这样操作简捷高效。那么, ①电压表示数会怎样变化:______________ 。 ②请你指出他在操作中的错误:_____________________。 (5)分析表...
