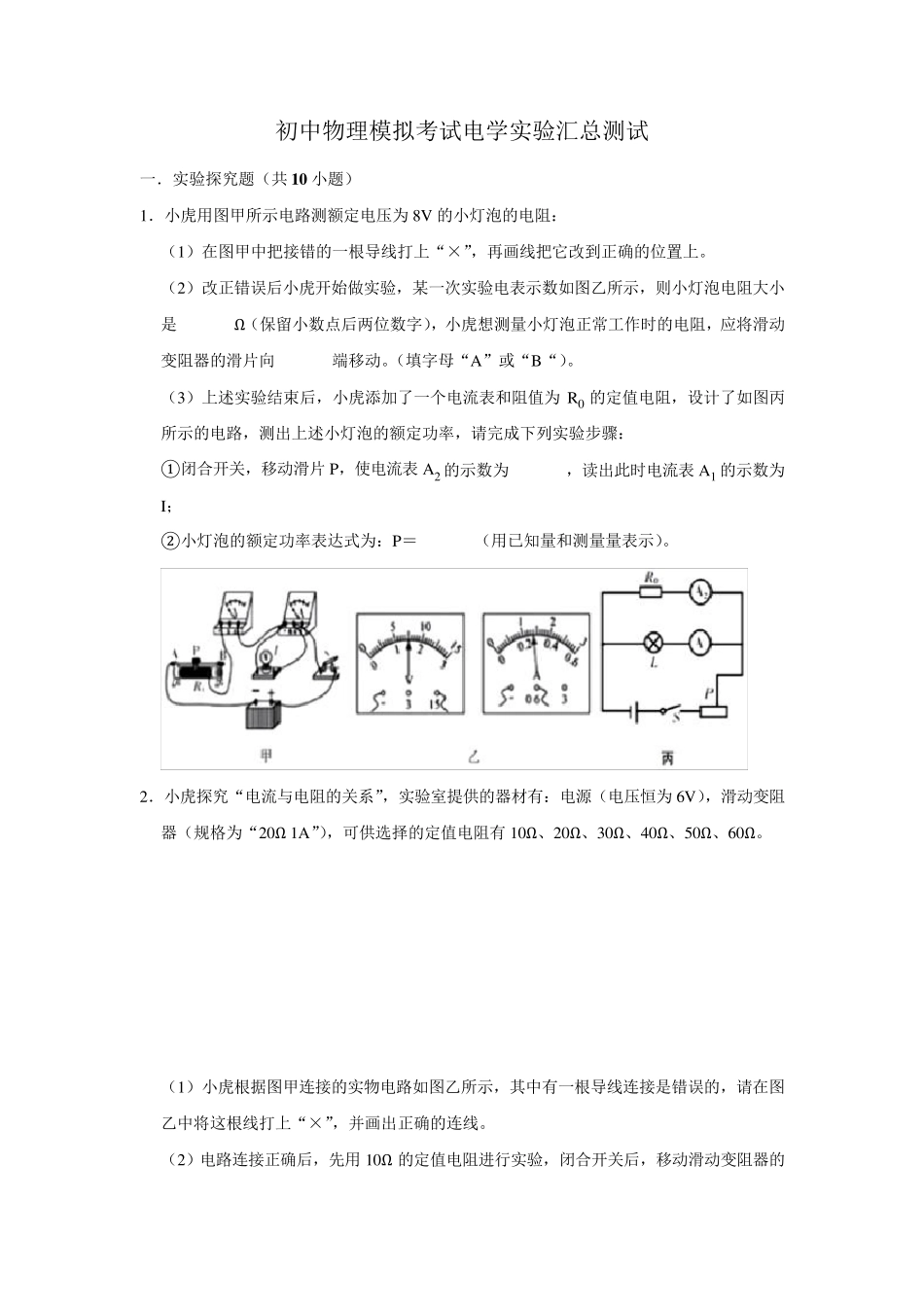

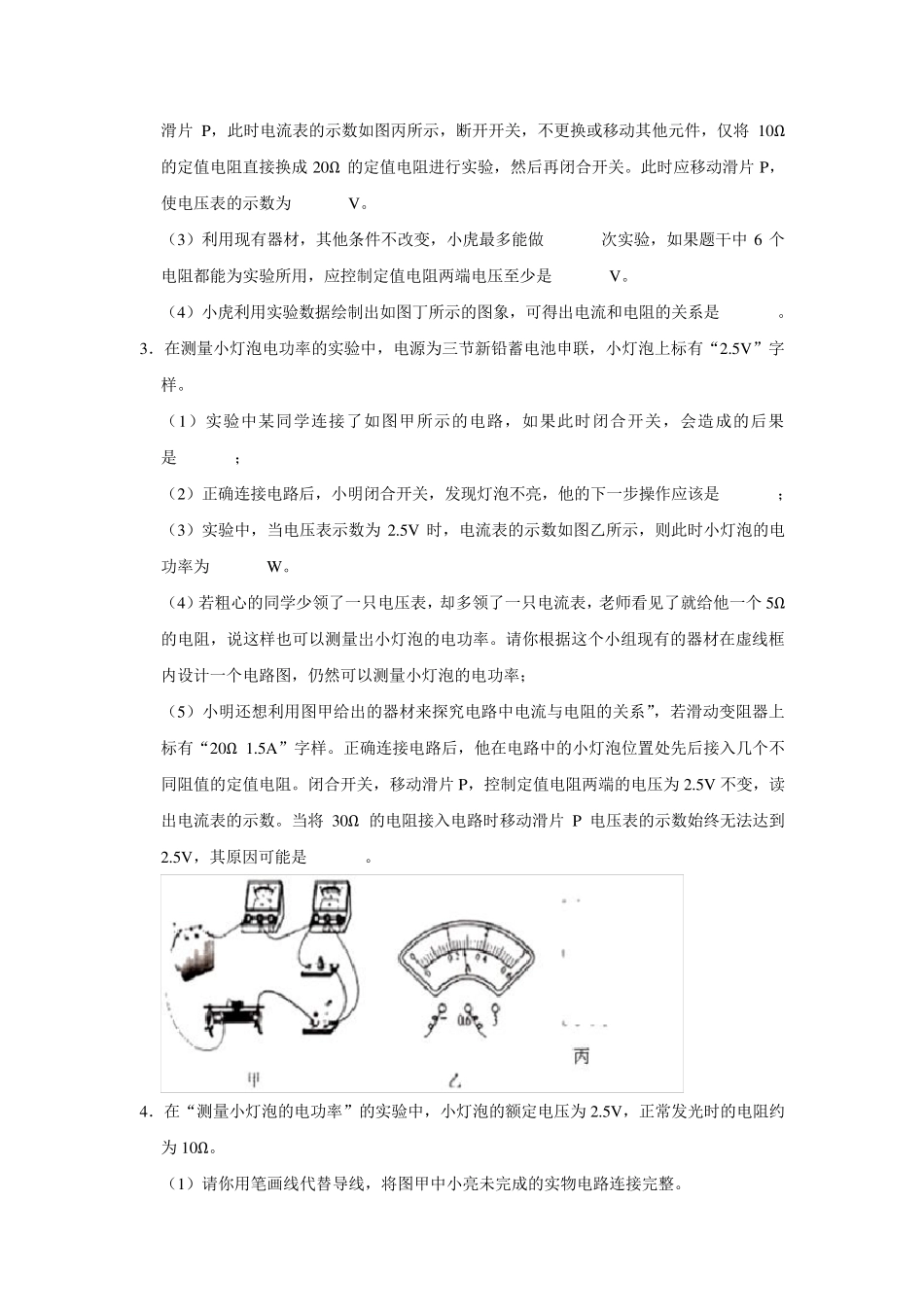

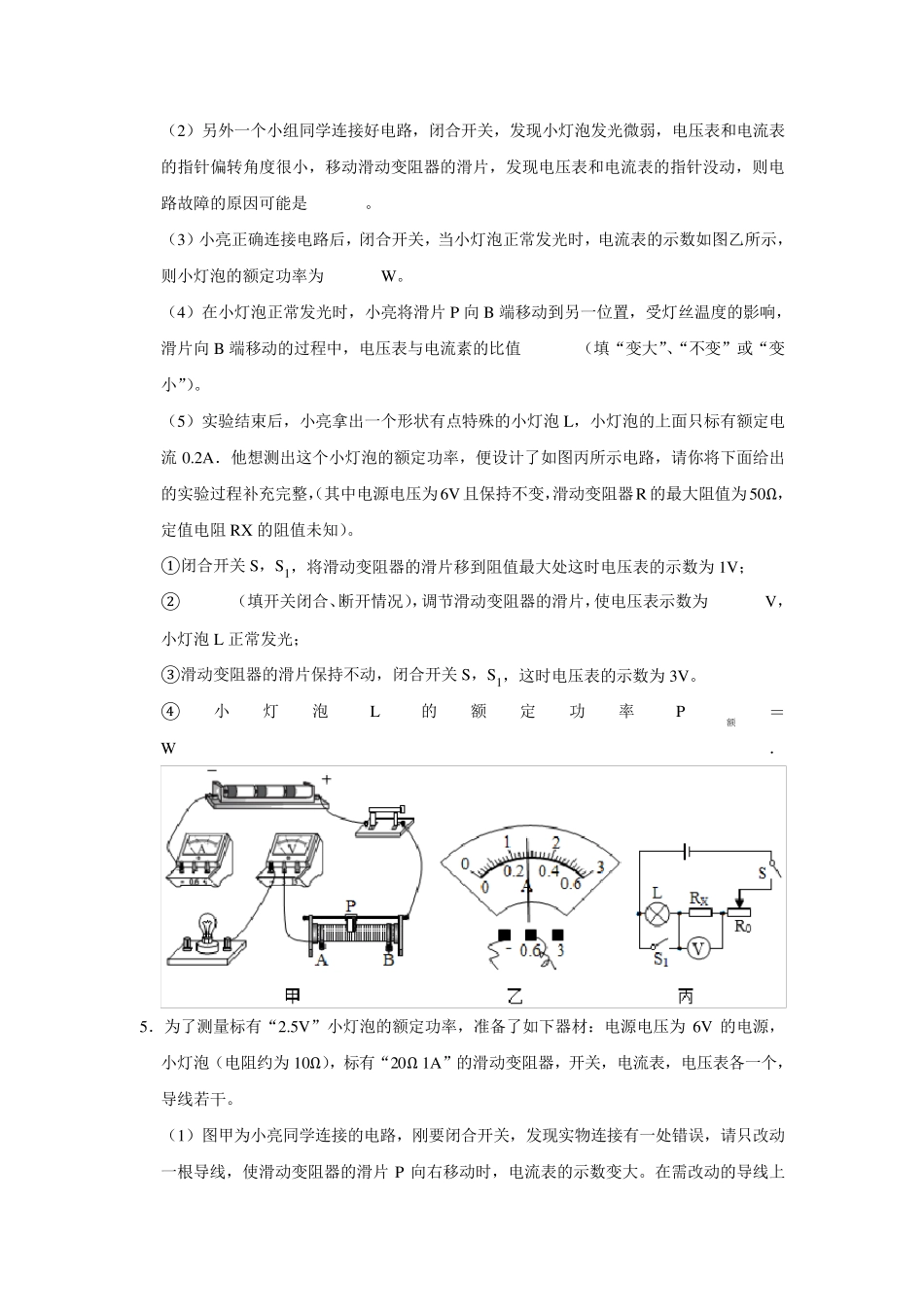

初中物理模拟考试电学实验汇总测试 一．实验探究题（共10 小题） 1．小虎用图甲所示电路测额定电压为8V 的小灯泡的电阻： （1）在图甲中把接错的一根导线打上“×”，再画线把它改到正确的位置上。 （2）改正错误后小虎开始做实验，某一次实验电表示数如图乙所示，则小灯泡电阻大小是 Ω（保留小数点后两位数字），小虎想测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向 端移动。（填字母“A”或“B“）。 （3）上述实验结束后，小虎添加了一个电流表和阻值为R0 的定值电阻，设计了如图丙所示的电路，测出上述小灯泡的额定功率，请完成下列实验步骤： ①闭合开关，移动滑片 P，使电流表 A2 的示数为 ，读出此时电流表 A1 的示数为I； ②小灯泡的额定功率表达式为：P＝ （用已知量和测量量表示）。 2．小虎探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器（规格为“20Ω 1A”），可供选择的定值电阻有 10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。 （1）小虎根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并画出正确的连线。 （2）电路连接正确后，先用10Ω 的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验，然后再闭合开关。此时应移动滑片P，使电压表的示数为 V。 （3）利用现有器材，其他条件不改变，小虎最多能做 次实验，如果题干中6 个电阻都能为实验所用，应控制定值电阻两端电压至少是 V。 （4）小虎利用实验数据绘制出如图丁所示的图象，可得出电流和电阻的关系是 。 3．在测量小灯泡电功率的实验中，电源为三节新铅蓄电池申联，小灯泡上标有“2.5V”字样。 （1）实验中某同学连接了如图甲所示的电路，如果此时闭合开关，会造成的后果是 ； （2）正确连接电路后，小明闭合开关，发现灯泡不亮，他的下一步操作应该是 ； （3）实验中，当电压表示数为2.5V 时，电流表的示数如图乙所示，则此时小灯泡的电功率为 W 。 （4）若粗心的同学少领了一只电压表，却多领了一只电流表，老师看见了就给他一个5Ω的电阻，说这样也可以测量岀小灯泡的电功率。请你根据这个小组现有的器材在虚线框内 设 计 一个电路图，仍 然可以测量小灯泡的电功率； （5）小明还 想 利用图甲给出的器材来 探...
