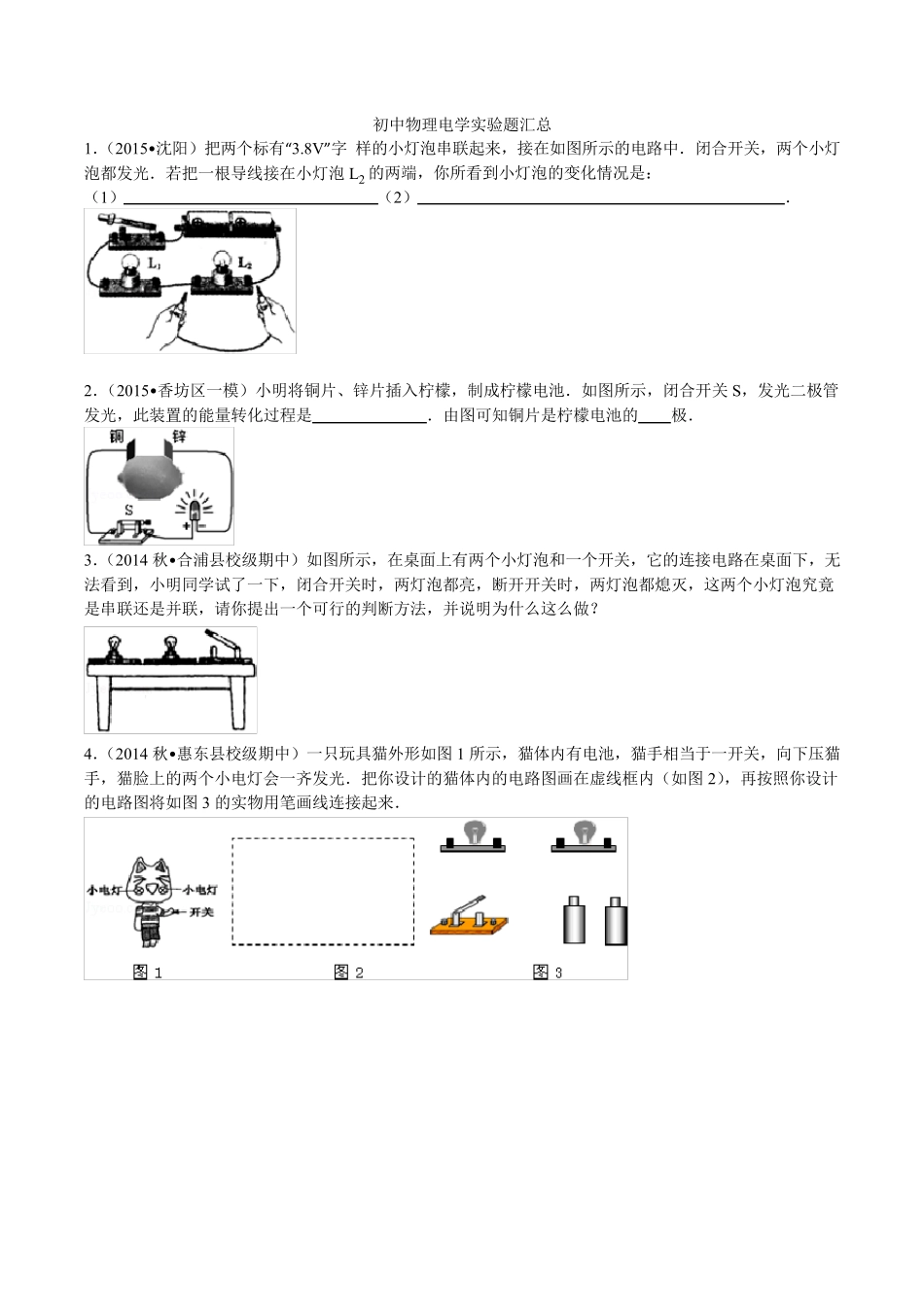

初中物理电学实验题汇总 1．（2015•沈阳）把两个标有“3.8V ”字 样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2 的两端，你所看到小灯泡的变化情况是： （1） （2） ． 2．（2015•香坊区一模）小明将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是 ．由图可知铜片是柠檬电池的 极． 3．（2014 秋•合浦县校级期中）如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法，并说明为什么这么做？ 4．（2014 秋•惠东县校级期中）一只玩具猫外形如图1 所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你设计的猫体内的电路图画在虚线框内（如图2），再按照你设计的电路图将如图3 的实物用笔 画线连接起来． 5．甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们的电流表指针在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图（a）、（b）、（c）所示的三种情况．而小虎和小明在做同样的实验时，小虎刚接好最后一根导线，灯即发光：小明正确连接好电路，刚要闭合开关时，发现电流表指针如图（b）所示．请分析他们在实验时分别存在什么问题，并写在下面的横线上． 甲同学的问题： ；乙同学的问题： ； 丙同学的问题： ；小虎的问题： ； 小明的问题： ． 6．（2014 秋•滕州市校级期中）在做“用电流表测量电流”的实验时，按规定试触，若试触时发现下列几种情况，试分析其原因以及解决方法．如：指针不发生偏转：电路发生开路，应检查各个接点是否完好． ①指针反向偏转： ． ②指针正向偏转，但超过量程： ． 7．（2014•庆阳模拟）如图甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处． 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况． 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上． （1）出现甲同学的问题的原因：电流表的 ； （2）出现乙同学的问题的原因：电流表的 ； （3）出现丙同学的问题的原因：电流表的 ． 8．（2015 秋•蚌埠期中）如图是...
