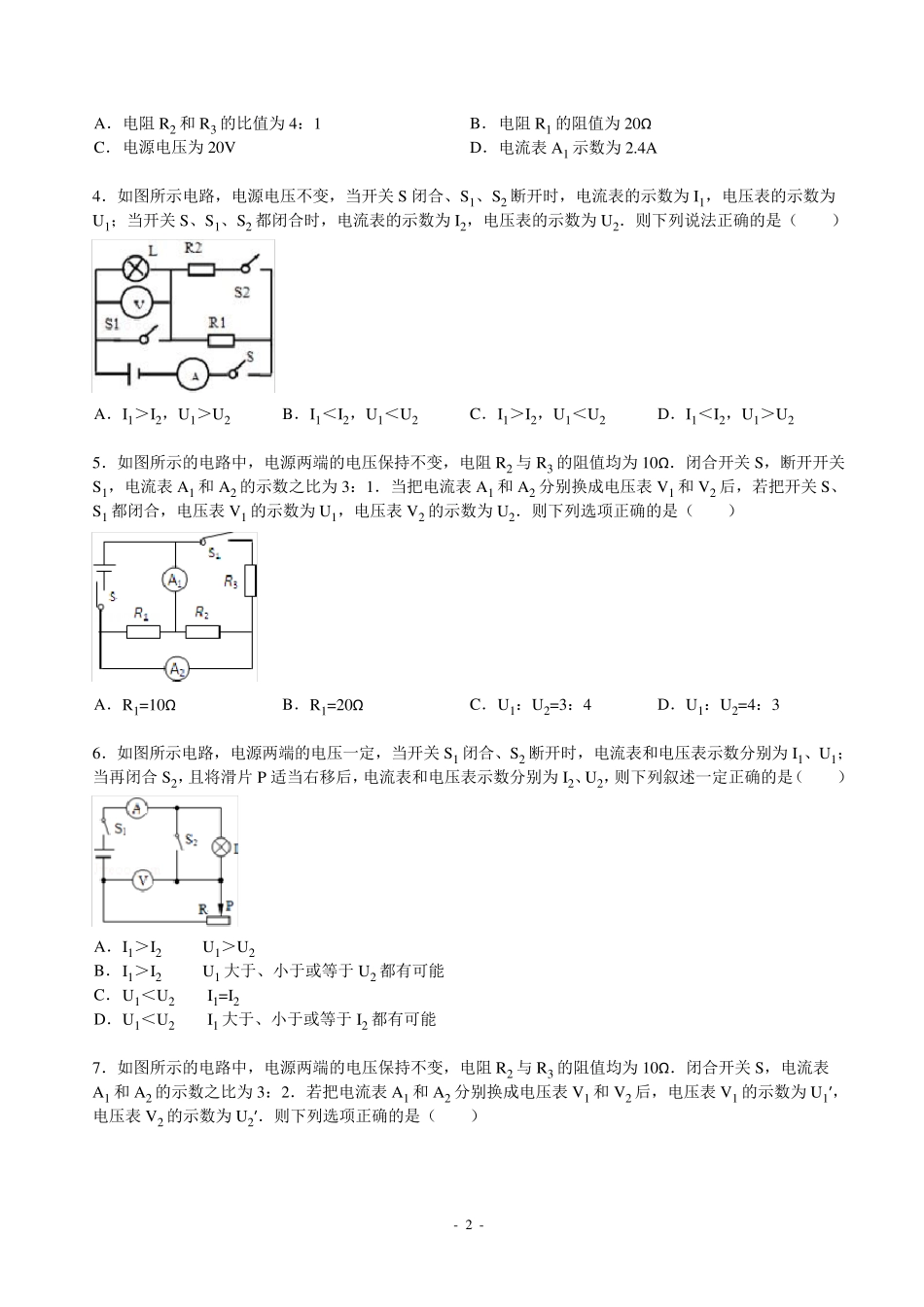

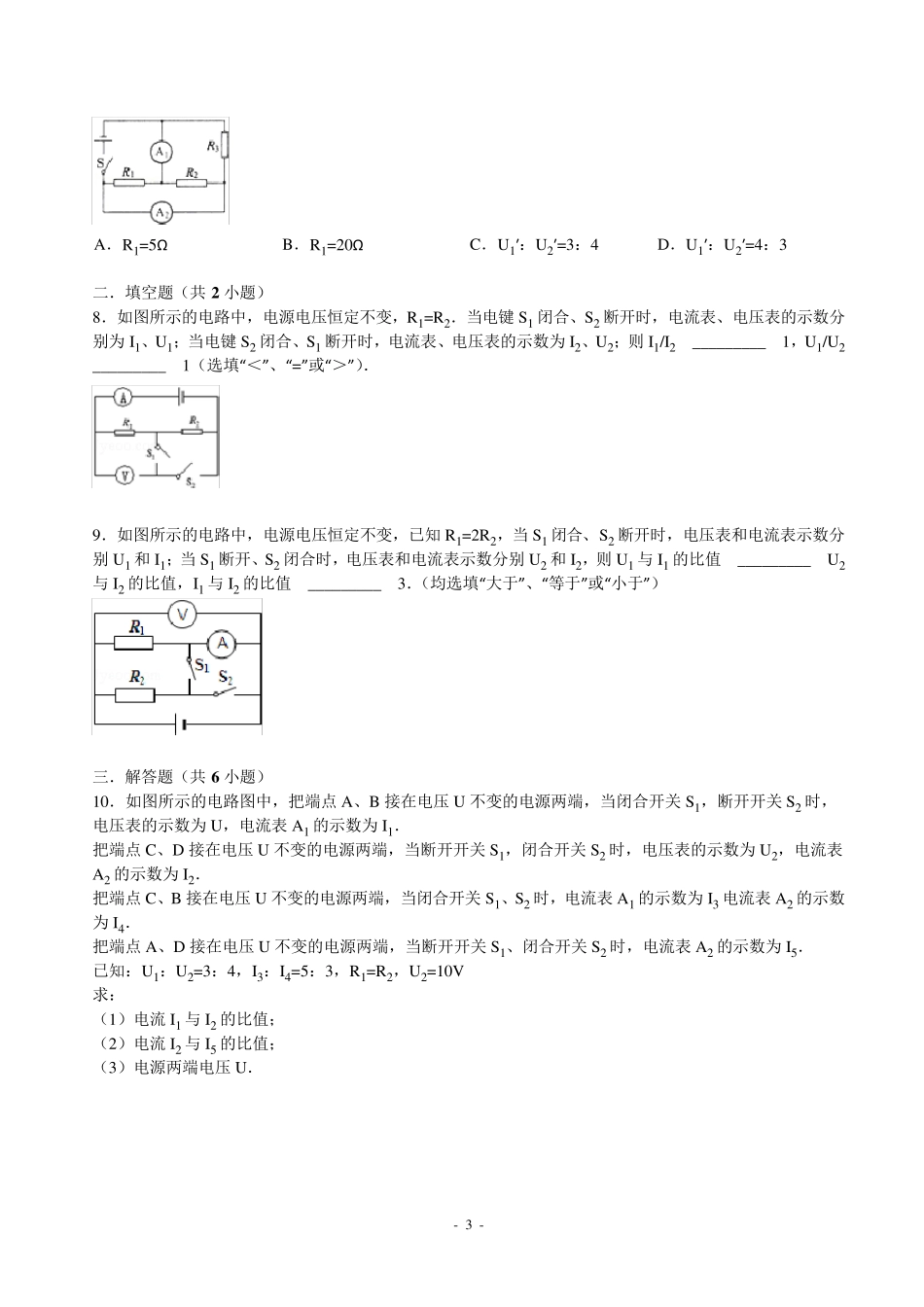

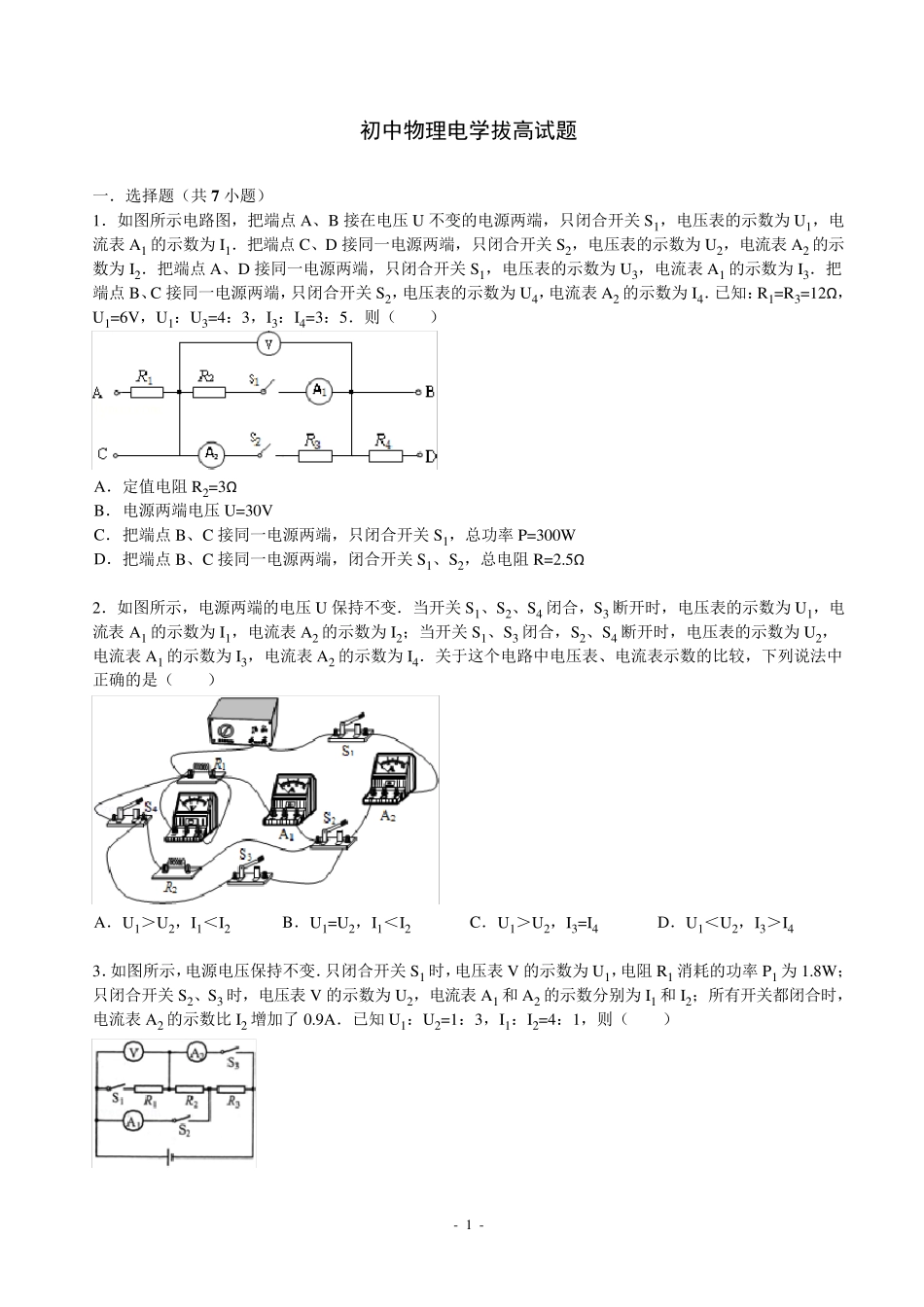

- 1 - 初中物理电学拔高试题 一．选择题（共7 小题） 1．如图所示电路图，把端点A、B 接在电压 U 不变的电源两端，只闭合开关 S1，电压表的示数为 U1，电流表 A1 的示数为 I1．把端点C、D 接同一电源两端，只闭合开关 S2，电压表的示数为 U2，电流表 A2 的示数为 I2．把端点A、D 接同一电源两端，只闭合开关 S1，电压表的示数为 U3，电流表 A1 的示数为 I3．把端点B、C 接同一电源两端，只闭合开关 S2，电压表的示数为 U4，电流表 A2 的示数为 I4．已知：R1=R3=12Ω ，U1=6V，U1：U3=4：3，I3：I4=3：5．则（ ） A． 定值电阻 R2=3Ω B． 电源两端电压 U=30V C． 把端点B、C 接同一电源两端，只闭合开关 S1，总功率 P=300W D． 把端点B、C 接同一电源两端，闭合开关 S1、S2，总电阻 R=2.5Ω 2．如图所示，电源两端的电压 U 保持不变．当开关 S1、S2、S4 闭合，S3 断开时，电压表的示数为 U1，电流表 A1 的示数为 I1，电流表 A2 的示数为 I2；当开关 S1、S3 闭合，S2、S4 断开时，电压表的示数为 U2，电流表 A1 的示数为 I3，电流表 A2 的示数为 I4．关于这个电路中电压表、电流表示数的比较，下列说法中正确的是（ ） A． U1＞U2，I1＜I2 B． U1=U2，I1＜I2 C． U1＞U2，I3=I4 D． U1＜U2，I3＞I4 3．如图所示，电源电压保持不变．只闭合开关 S1 时，电压表 V 的示数为 U1，电阻 R1 消耗的功率 P1 为 1.8W ；只闭合开关 S2、S3 时，电压表 V 的示数为 U2，电流表 A1 和 A2 的示数分别为 I1 和 I2；所有开关都闭合时，电流表 A2 的示数比 I2 增加了 0.9A．已知 U1：U2=1：3，I1：I2=4：1，则（ ） - 2 - A． 电阻R2 和R3 的比值为4：1 B． 电阻R1 的阻值为20Ω C． 电源电压为20V D． 电流表A1 示数为2.4A 4．如图所示电路，电源电压不变，当开关S 闭合、S1、S2 断开时，电流表的示数为I1，电压表的示数为U 1；当开关S、S1、S2 都闭合时，电流表的示数为I2，电压表的示数为U 2．则下列说法正确的是（ ） A． I1＞I2，U 1＞U 2 B． I1＜I2，U 1＜U 2 C． I1＞I2，U 1＜U 2 D． I1＜I2，U 1＞U 2 5．如图所示的电路中，电源两端的电压保持不变，电阻R2 与 R3 的阻值均为10Ω．闭合开关S，断开开关S1，电流表A1 和A2 的示数之比为3：1．当把电流表A1 和A2 分别换成电压表V 1 和V...
