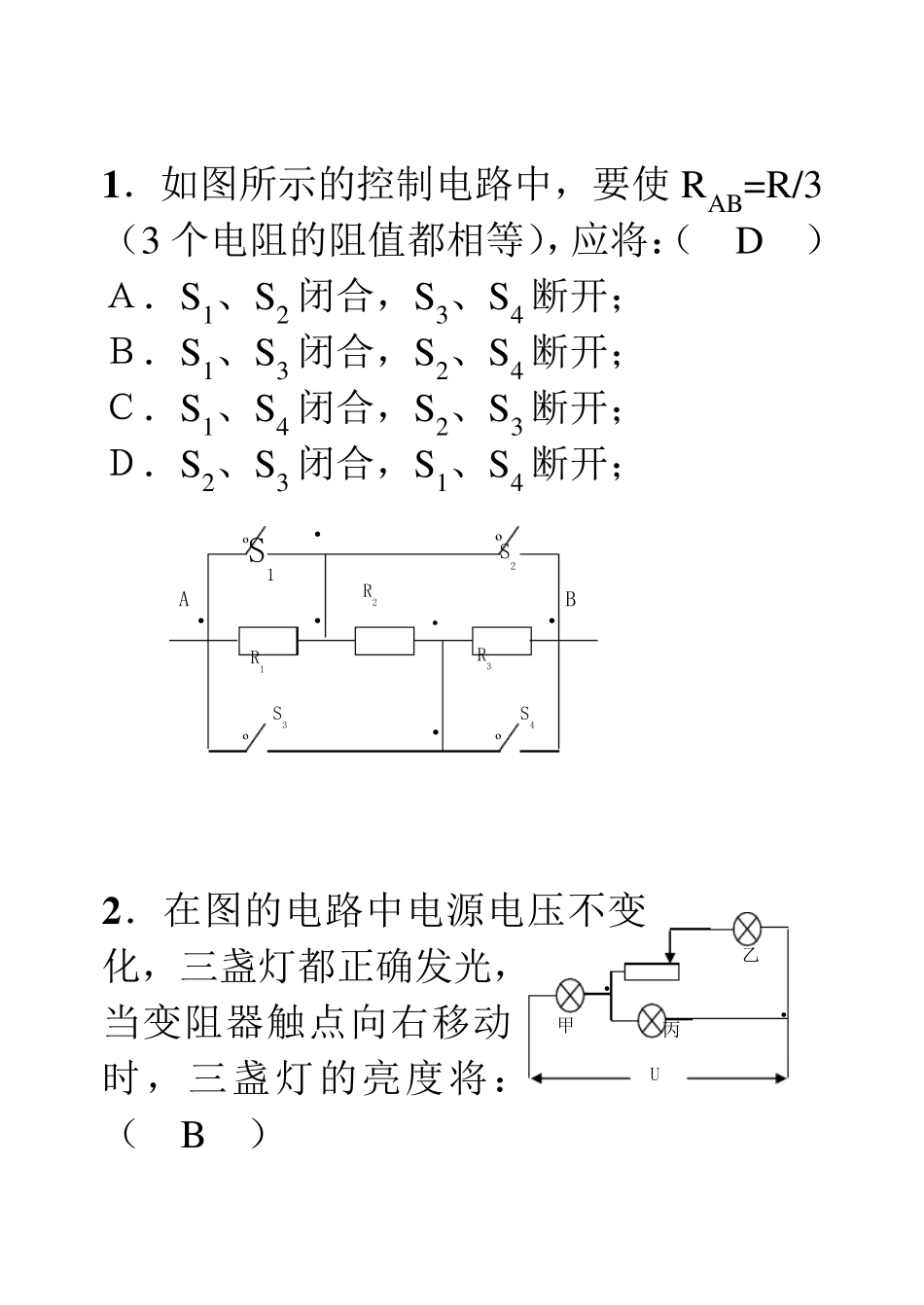

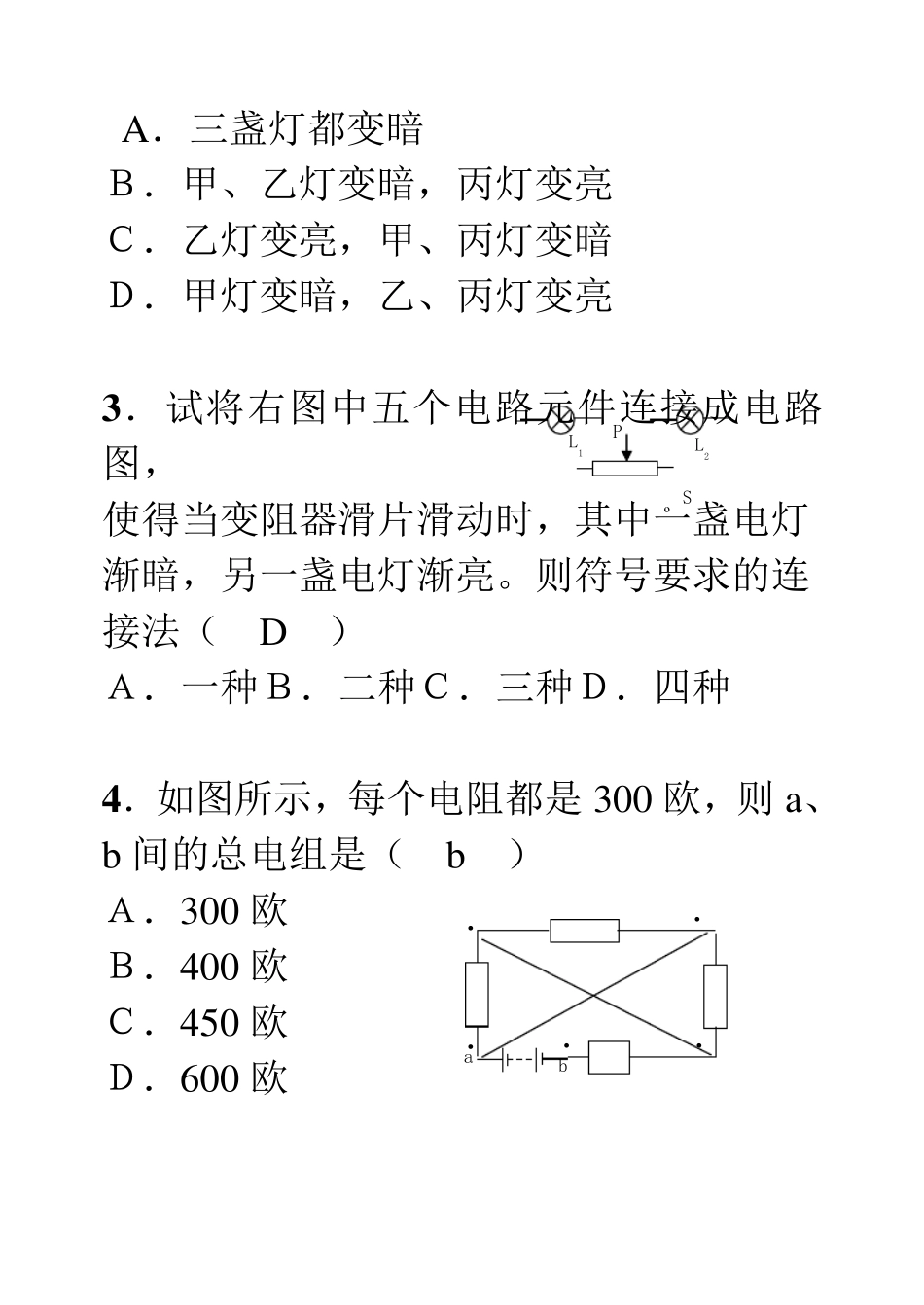

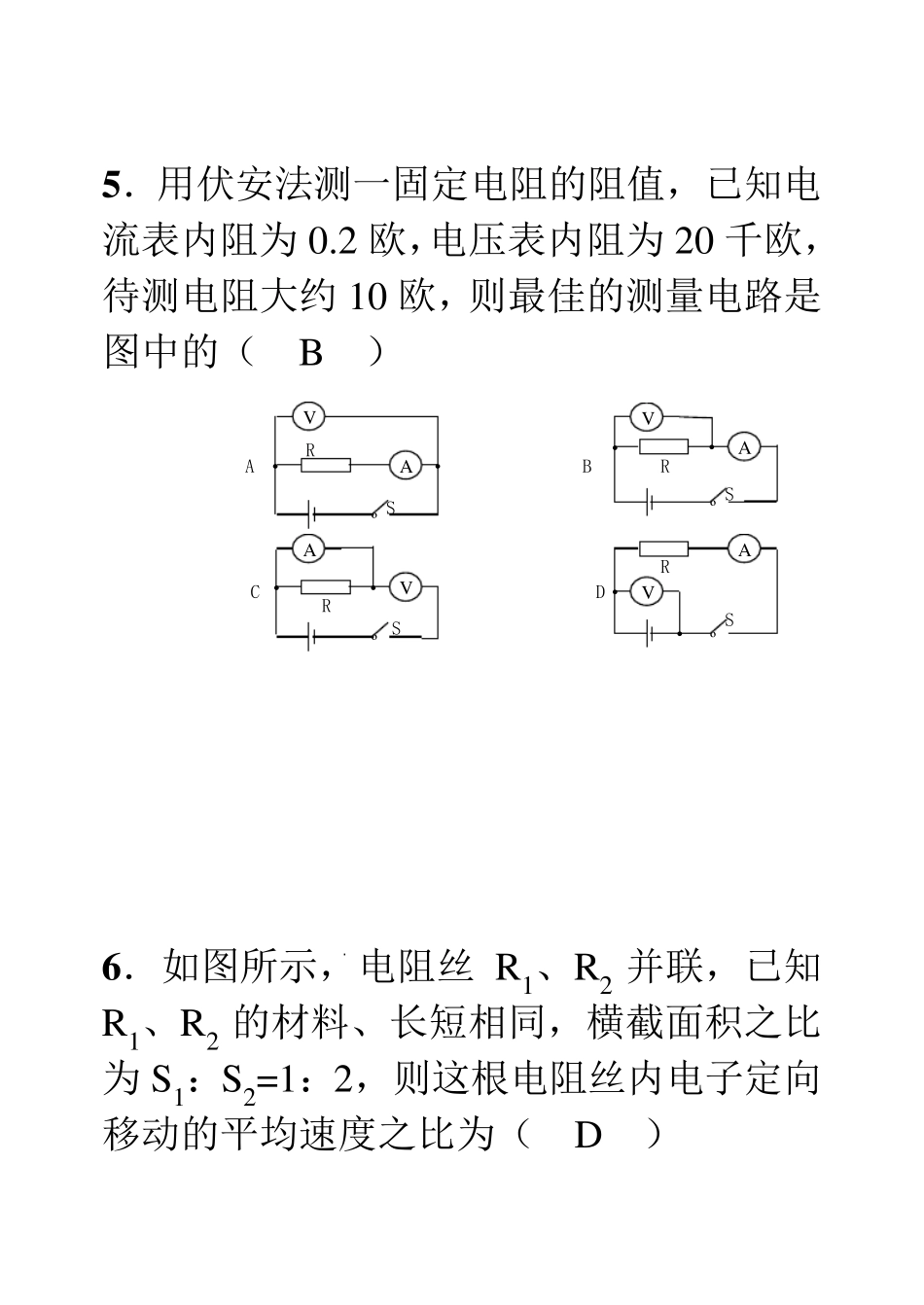

• • U 甲 乙 丙 1．如图所示的控制电路中，要使RAB=R/3（3 个电阻的阻值都相等），应将：（ D ） Ａ．S1、S2 闭合，S3、S4 断开； Ｂ．S1、S3 闭合，S2、S4 断开； Ｃ．S1、S4 闭合，S2、S3 断开； Ｄ．S2、S3 闭合，S1、S4 断开； 2．在图的电路中电源电压不变化，三盏灯都正确发光，当变阻器触点向右移动时，三盏灯的亮度将：（ B ） • º º º º • • • • • A B S1 S2 S3 S4 R3 R2 R1 A．三盏灯都变暗 Ｂ．甲、乙灯变暗，丙灯变亮 Ｃ．乙灯变亮，甲、丙灯变暗 Ｄ．甲灯变暗，乙、丙灯变亮 3．试将右图中五个电路元件连接成电路图， 使得当变阻器滑片滑动时，其中一盏电灯 渐暗，另一盏电灯渐亮。则符号要求的连 接法（ D ） Ａ．一种Ｂ．二种Ｃ．三种Ｄ．四种 4．如图所示，每个电阻都是300 欧，则a、b 间的总电组是（ b ） Ａ．300 欧 Ｂ．400 欧 Ｃ．450 欧 Ｄ．600 欧 P º S L2 L1 a • • • • • b V A º V A º A V º V A º S R R R R S S S • • • • • • • • A B C D 5．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2 欧，电压表内阻为20 千欧，待测电阻大约10 欧，则最佳的测量电路是图中的（ B ） 6．如图所示，电阻丝R1、R2 并联，已知R1、R2 的材料、长短相同，横截面积之比为S1：S2=1：2，则这根电阻丝内电子定向移动的平均速度之比为（ D ） • • V A2 A A1 • • • • R2 R3 R1 R a b Ａ．1：2 Ｂ．2：1 Ｃ．1：4 Ｄ．1：1 7．如图所示电路，电源 电压保持不变化，当滑动变阻器的滑动头P 自a 向b 移动过程中，图中各电表示数变化的情况是（ C ） Ａ．A、A1、A2 变大，V 变小 Ｂ．A、A1、V 变大，A2 变小 Ｃ．A、A2、V 变小，A1 变大 Ｄ．A、A1、V 变小，A2 变大 8．如图，闭合开关 S，当滑动变阻器的滑动头P 在某两点之间来回滑动时，电流表的示数范围是1.0~2.0 安，电压表的示数是7.2~2.4 伏，则电源电压为（ B ） U • • R1 R2 Ａ．15V Ｂ．12V Ｃ．10V Ｄ．无法判定 9．用均匀电阻丝制成直径为D 的半圆圈，如图所示，已知Oa 两点间的电阻为R，则bc 两点间的电阻为（ A ） Ａ．8 π R/（ π +2）2 Ｂ．2 π R/（ π +2）2 Ｃ．R Ｄ．无法计算 10．如图所示，盒子内有一个电压恒定为5伏的...
