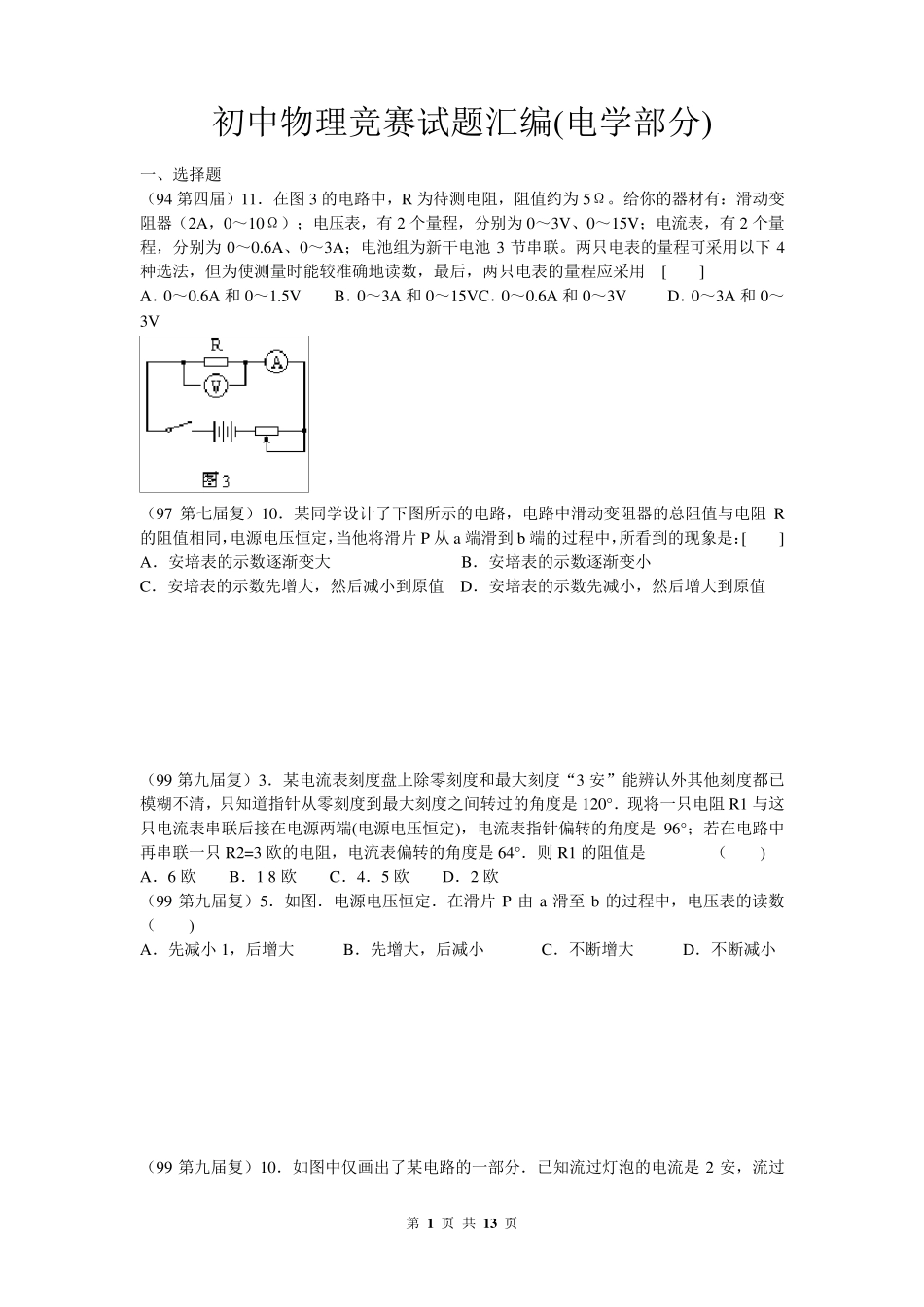

第 1 页 共 1 3 页 初中物理竞赛试题汇编(电学部分) 一、选择题 （94 第四届）11．在图3 的电路中，R 为待测电阻，阻值约为5Ω。给你的器材有：滑动变阻器（2A，0～10Ω）；电压表，有 2 个量程，分别为0～3V、0～15V；电流表，有 2 个量程，分别为0～0.6A、0～3A；电池组为新干电池 3 节串联。两只电表的量程可采用以下 4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用 [ ] A．0～0.6A 和 0～1.5V B．0～3A 和 0～15VC．0～0.6A 和 0～3V D．0～3A 和 0～3V （97 第七届复）10．某同学设计了下图所示的电路，电路中滑动变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片 P 从 a 端滑到 b 端的过程中，所看到的现象是：[ ] A．安培表的示数逐渐变大 B．安培表的示数逐渐变小 C．安培表的示数先增大，然后减小到原值 D．安培表的示数先减小，然后增大到原值 （99 第九届复）3．某电流表刻度盘上除零刻度和最大刻度“3 安”能辨认外其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是 120°．现将一只电阻R1 与这只电流表串联后接在电源两端(电源电压恒定)，电流表指针偏转的角度是 96°；若在电路中再串联一只 R2=3 欧的电阻，电流表偏转的角度是 64°．则R1 的阻值是 （ ) A．6 欧 B．1 8 欧 C．4．5 欧 D．2 欧 （99 第九届复）5．如图．电源电压恒定．在滑片 P 由a 滑至b 的过程中，电压表的读数 （ ) A．先减小 1，后增大 B．先增大，后减小 C．不断 增大 D．不断 减小 （99 第九届复）10．如图中仅 画 出 了某电路的一部分．已知流过灯 泡 的电流是 2 安，流过第 2 页 共 1 3 页 Rl的 电 流 是 1 安 ， 方 向 如 图 中 箭 头 所 示 ． 流 过 变 阻 器 R 2 的 电 流 是 （ ) A． 3 安 ， 方 向 由 a 到 b B． 3 安 ， 方 向 由 b 到 a C． 1 安 ， 方 向 由 b 到 a D． 只 有 画 出 整 个 电 路 ， 才 能 作 出 正 确 的 判 断 （ 01 第 十 一 届 ）3．1999 年 以 美 国 为 首 的 北 约 军 队 用 飞 机 野 蛮 地 对 南 联 盟 发 电 厂 进 行 轰 炸 时 ，使 用 了 一 种 石 墨 炸 弹 ， 这 种 炸 弹 爆 炸 后 释 放 出 大 量 的 纤 维 状 的...
