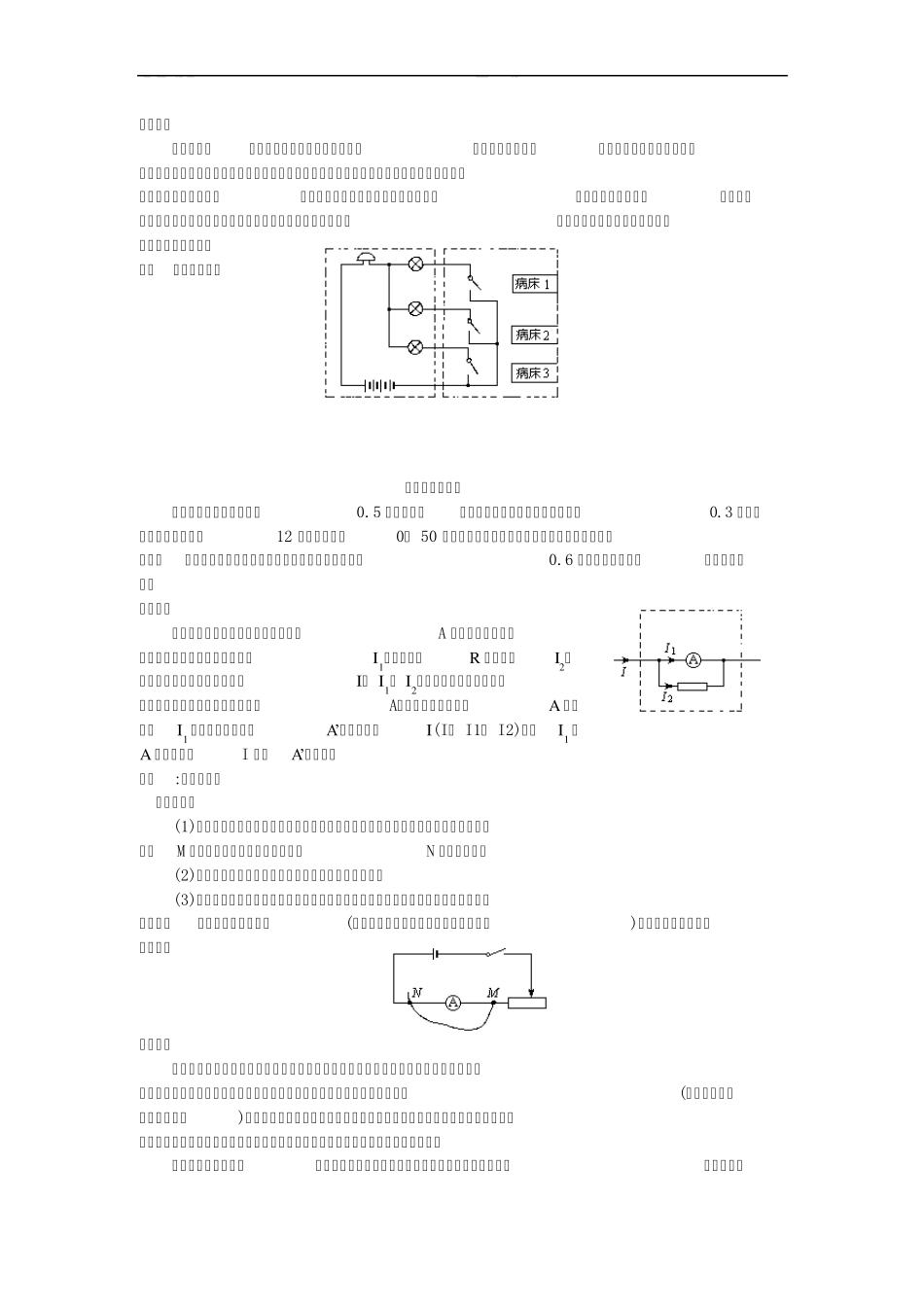

电路设计问题一 1．在图的电路中，R 为待测电阻，阻值约为5 欧。给你的器材有：滑动变阻器（2 安，0～10 欧） ； 电压表，有 2 个量程，分别为0～ 3 伏、0～ 15 伏；电流表，有 2 个量程，分别为0～0.6 安、0～ 3 安；电池组为新干电池3 节串联。两只电表的量程可采用以下4 种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用 [ ] A． 0～ 0.6 安和0～ 1.5 伏。B． 0～ 3 安和0～ 15 伏。 C． 0～ 0.6 安和0～ 3 伏。D． 0～ 3 安和0～ 3 伏。 思路点拨 电学实验中，为了安全、准确地测量和读取实验数据，应该注意正确地选用有关的仪表，通常最值得注意的有两点：首先要注意安全，即被测量的物理量的值不能超过所用仪表允许测量的最大值(即此仪表的量程)； 其次要使被测量量能尽量清楚准确地显示出来，这就要求不能盲目地选用大量程的仪表而应该根据被测量量的大小来选用适当大小量程的仪表，例如有量程为10A 的电流表和量程为1A 的电流表各一只，要测量约为0． 8A 的电流的大小，显然应选用量程为1A 的电流表来进行测量，如果盲目地选大量程的表而选用了量程为10A 的电流表去测量，此时尽管被测电流没有超过此表的量程，是很安全的(即不会因超量程而损坏电表)，但被测电流相对于此表的满偏电流来说是太小了，则此时电流表的指针将偏转很少，这是很难将其电流值读准的． 结合本题的实验电路和所提供的可供选择的器材来考虑：电源为3 节新电池串联，则其所能提供的电压为4． 5V，由于有一滑动变阻器与待测电阻串联，注意到待测电阻约为5Q，滑动变阻器最大阻值为10Q，则通过调节滑动变阻器，可以使待测电阻上的电压在1． 5V 至4． 5V 的范围内变化．这样，为测量待测电阻两端的电压，电压表的量程应选用0～ 3V(如选用 0～ 15)V 量程，则测量待测电阻上电压时电压表指针偏转都会太少，这样读数的误差将太大而影响实验结果．而选用0～ 3V 量程时，则可通过滑动变阻器的调节，使加在待测电阻上的电压在3V 以内变化，这样，电压的读数误差就小多了．而所测出的待测电阻的阻值，并不会因为加在它两端的电压小了而不准．加在待测电阻两端的电压最大值限制为3V，则通过它的电流便被限制在约0． 6A 之内，所以电流表的量程应选0～ 0． 6A． 由上可见，本题的C 为正确选项。 答案： C 2.某医院要安装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开...
