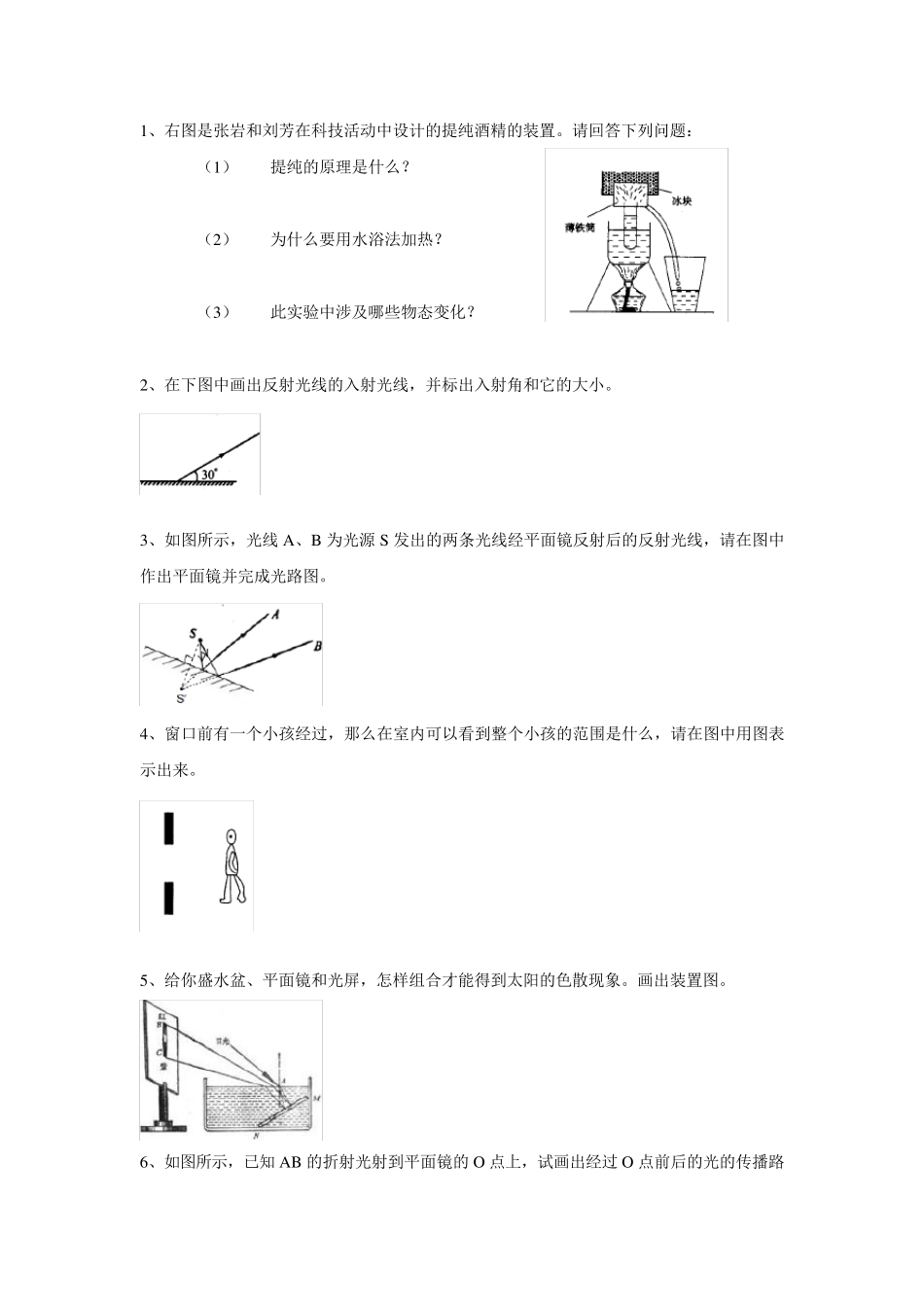

1、右图是张岩和刘芳在科技活动中设计的提纯酒精的装置。请回答下列问题： （1） 提纯的原理是什么？ （2） 为什么要用水浴法加热？ （3） 此实验中涉及哪些物态变化？ 2、在下图中画出反射光线的入射光线，并标出入射角和它的大小。 3、如图所示，光线 A、B 为光源 S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。 4、窗口前有一个小孩经过，那么在室内可以看到整个小孩的范围是什么，请在图中用图表示出来。 5、给你盛水盆、平面镜和光屏，怎样组合才能得到太阳的色散现象。画出装置图。 6、如图所示，已知 AB 的折射光射到平面镜的 O 点上，试画出经过 O 点前后的光的传播路径。 7、给你一把钢尺、一根橡皮筋、一段细绳、一根饮料吸管、一张纸，你能利用它们做哪些实验？（至少两个） 8、填镜并完成光路： 9、如图所示，一束光线从玻璃射入空气中，请你在图中标出入射光线和折射光线（在线上用箭头标出），并在Ⅰ、Ⅱ下面的括号内填上介质的名称。 10、如图所示，在观察凸透镜成像的实验中，若保持凸透镜的位置不变，将点燃的蜡烛分别放在A、B、C、D、E处，并分别调整光屏的位置，则： （1）把蜡烛放在 点，屏上出现的像最小； （2）把蜡烛放在 点，屏上出现的像最大； （3）把蜡烛放在 点，屏上不会出现像。 11、在探 究“凸透镜成像规律”的实验中： （1）我们需要让蜡烛、凸透镜、光屏的中心在同一高度，这样做的目的是________ ________________________________________。 （2）其中的一次实验情景如图所示，凸透镜的焦距是 15cm ，为了得到清晰的像，光屏应向________透镜的方向移动(“远离”或“靠近”) 。 12、（1）在探究凸透镜成像的实验中，王聪同学先将凸透镜对着太阳光，调整凸透镜和白纸间的距离，直到太阳光在白纸上会聚成一个最小、最亮的点， 如图所示，这一操作的目的是________________________________________； （2）在探究凸透镜成像的实验中，由于蜡烛火焰的高度不合适，在光屏上得到如图所示不完整的像，要得到蜡烛火焰完整的像，应将蜡烛向________调节； （3）照相机是利用凸透镜成倒立、缩小实像的原理制成的；教室里的投影仪是利用凸透镜成倒立、________实像的原理制成的。 13、在“探究凸透镜成像规律”时，所用的凸透镜的焦距为 10cm 。 ①现将凸透镜、蜡烛和光屏放在如图所示的光具座上进行实验。若图中 C 位置上放置光屏，则 ...
